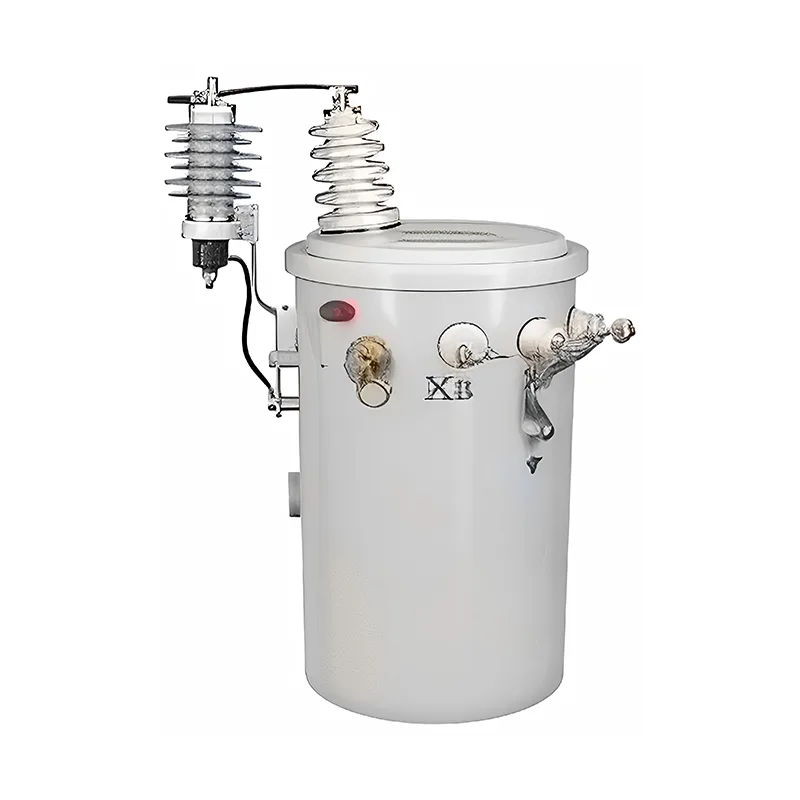

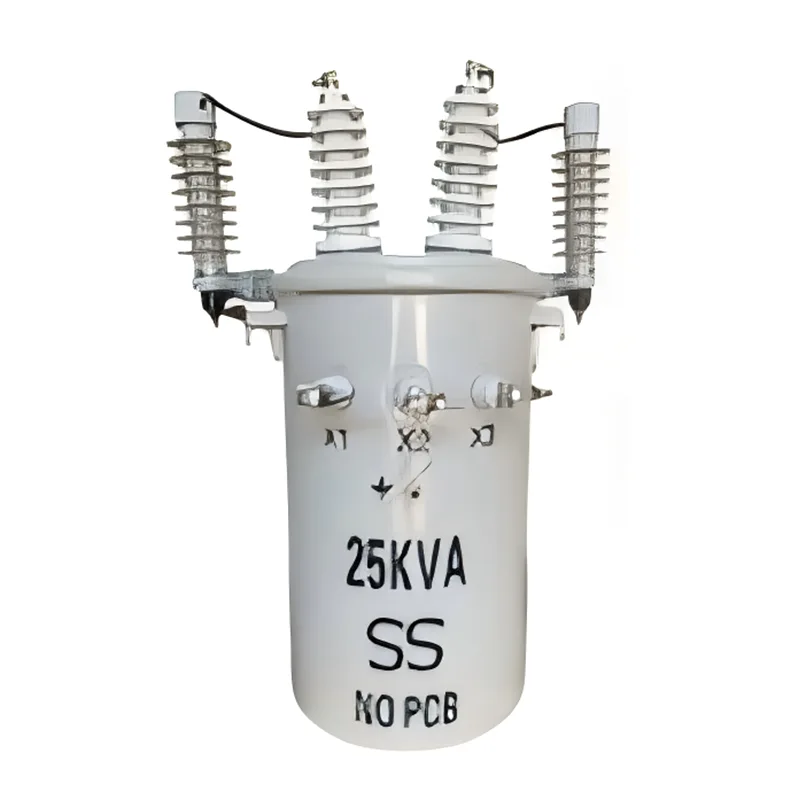

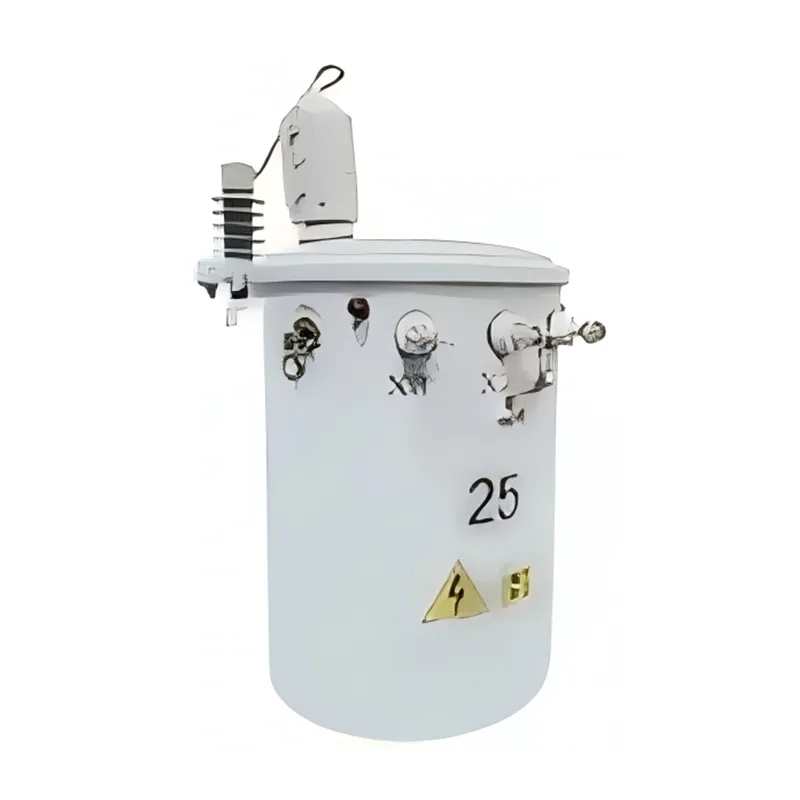

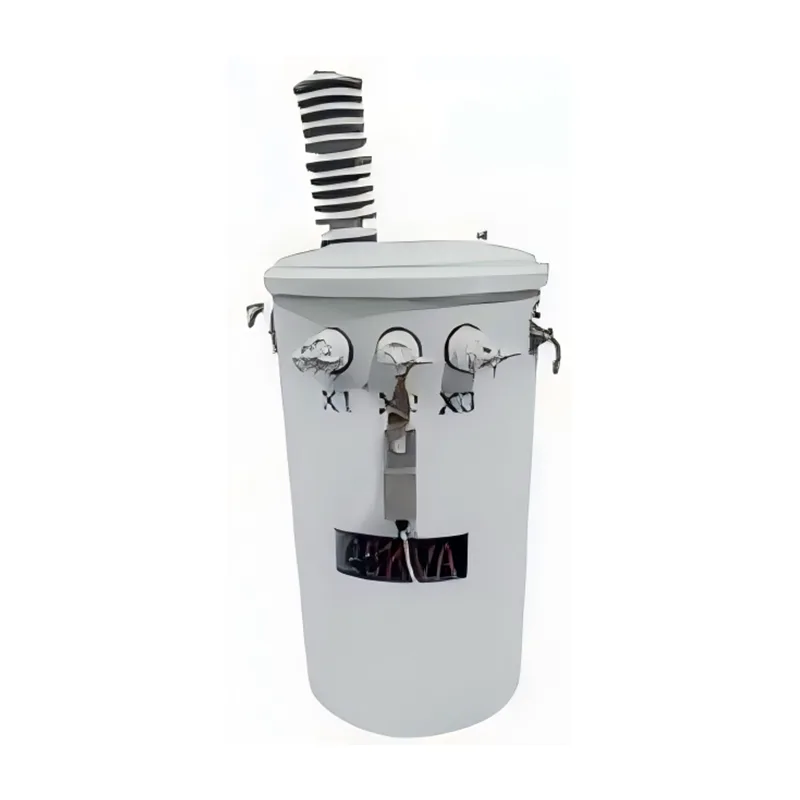

Transformador de distribuição aérea monofásico

Dahu Electric é um fabricante e fornecedor profissional de transformadores de distribuição aérea monofásicos na China. Adotamos conceitos de design avançados e os aplicamos amplamente no sistema de energia para conversão de tensão e transmissão de energia.

Enviar consulta

Descrição do produto

O transformador monofásico CSP é um dispositivo elétrico de alto desempenho amplamente utilizado em sistemas de potência para transformação de tensão e transmissão de energia. Este transformador de distribuição aéreo monofásico apresenta conceitos de design avançados, garantindo excelente desempenho elétrico e estabilidade operacional confiável.

Vantagens do produto

Alta eficiência

O transformador monofásico CSP utiliza materiais de núcleo e projetos de enrolamento de alta qualidade para garantir baixas perdas e alta eficiência, reduzindo efetivamente os custos operacionais.

Design Compacto

O Transformador de Distribuição Aéreo Monofásico possui estrutura compacta, ocupando mínimo espaço, facilitando sua instalação e manutenção, adequado para diversos cenários de aplicação.

Excelente desempenho de isolamento

Emprega materiais de isolamento de alta qualidade para garantir uma operação segura em ambientes úmidos e de alta temperatura, prolongando sua vida útil.

Várias especificações

O transformador monofásico CSP está disponível em diversas classificações de potência e níveis de tensão para atender às diversas necessidades dos clientes.

Parâmetro Técnico

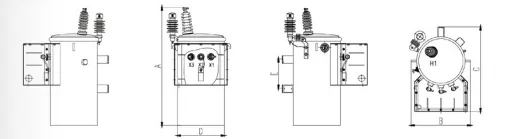

Dimensões e pesos típicos I (núcleo C.R.G.O)

Avaliação (KVA)	Oi (kV)	Torneiras (%)	LV (V)	Perda (W)		Dimensão (mm)					Peso (kg)
Avaliação (KVA)	Oi (kV)	Torneiras (%)	LV (V)	Sem carga	Carga total	A	B	c	D	E	Peso do óleo	Peso total
15	7.2	+1/-3*2,5%	120-240	60	180	1040	530	770	410	286	45	175
25				100	300	1040	530	775	410	286	46	178
37.5				113	413	1100	580	830	460	286	59	247
50				150	500	1180	580	830	460	286	62	294
75				225	750	1290	616	880	496	591	84	372
15	19.92	*2x2,5%	120-240	58	185	1180	580	650	460	286	76	194
25				78	325	1155	580	660	460	286	75	217
37.5				100	480	1250	620	691	496	286	90	270
50				125	660	1235	645	725	524	286	109	308
75				165	900	1300	680	780	660	591	122	394

Dimensões e Pesos Típicos II (Núcleo Amorfo)

Avaliação (KVA)	Alta tensão (kV)	Torneiras (%)	LV (V)	Perda (W)		Dimensão (mm)					Peso (kg)
Avaliação (KVA)	Alta tensão (kV)	Torneiras (%)	LV (V)	Não, não	Carga total	A	B	C	D	E	Peso do óleo	Peso total
10	7.62	*2x2,5%	120-240	17	110	940	580	650	460	286	62	186
15				22	142	1020	580	650	460	286	64	220
25				33	210	1025	680	755	560	286	99	318
37.5				43	305	1060	730	805	610	286	120	393
50				50	410	1130	730	805	610	286	130	451
75				65	580	1280	780	875	610	591	154	560
10	14.4	22,5%	120-240	12.5	260	1075	480	550	360	286	44	134
15				15.5	395	1085	500	580	380	286	44	150
25				24	500	1085	580	655	460	286	47	215
37.5				32	680	1245	580	655	460	286	69	282
50				38	800	1260	616	691	496	286	96	340
75				60	1000	1330	680	775	560	591	115	428
