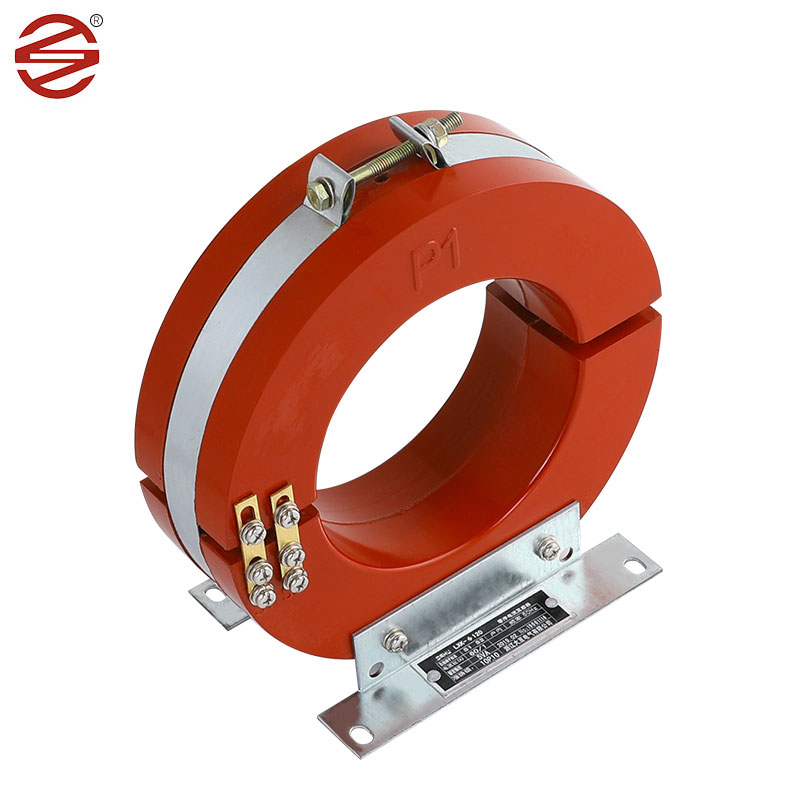

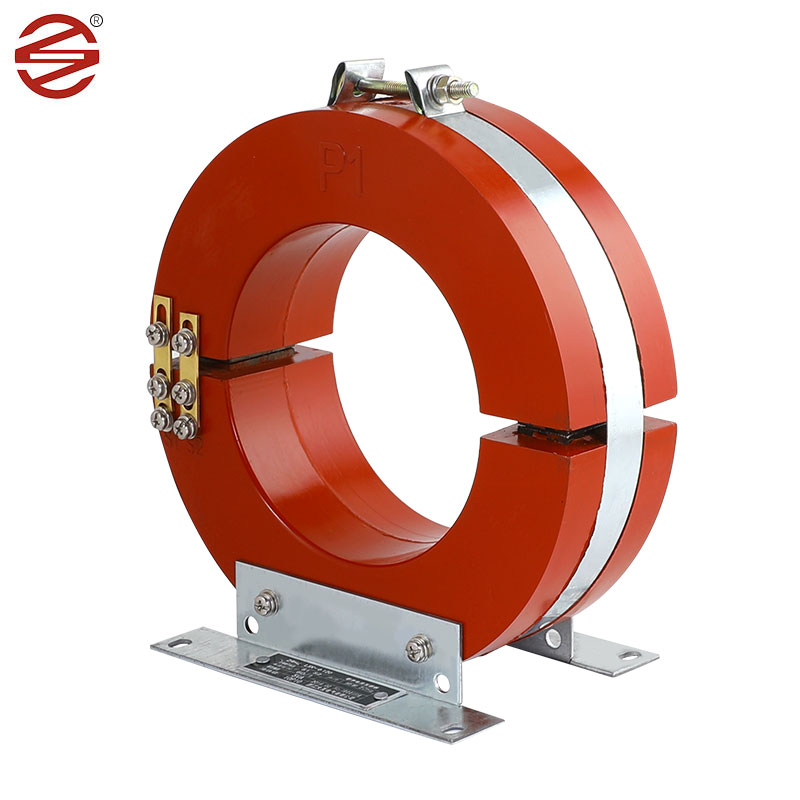

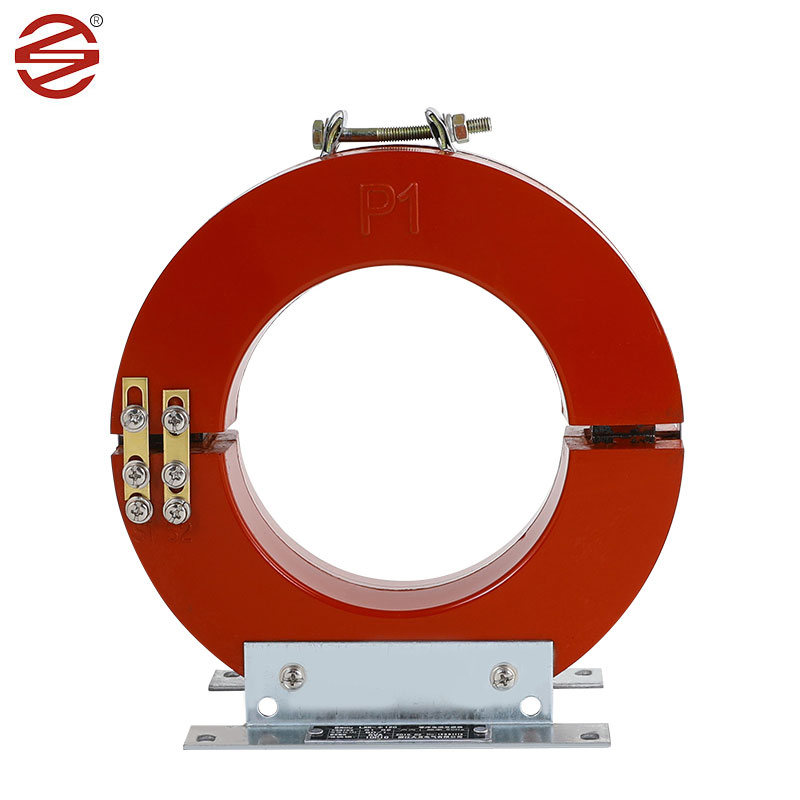

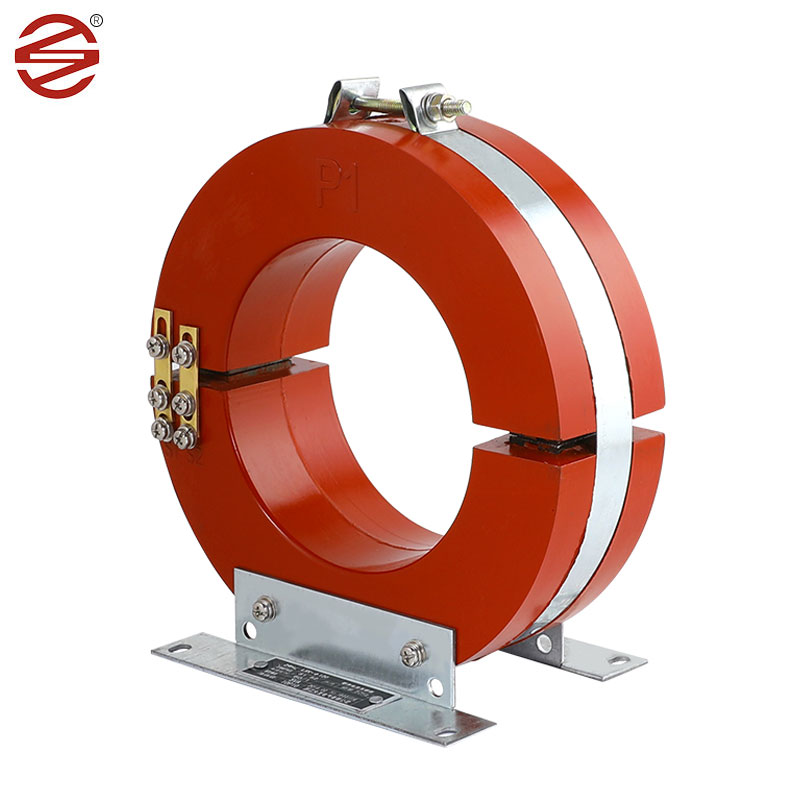

Transformador de corrente em anel

Dahu Electric é um dos fabricantes líderes profissionais de transformadores de corrente de anel na China com alta qualidade e preço razoável. Bem-vindo a entrar em contato conosco.

Enviar consulta

Descrição do produto

Chapas de aço silício laminadas a frio: Devido às suas excelentes propriedades magnéticas, chapas de aço silício laminadas a frio são frequentemente usadas como material central de transformadores de corrente em anel. Esses materiais possuem alta permeabilidade e baixa perda de núcleo, tornando-os eficientes para transferência de energia. Eles têm menos loops de histerese e perdas de magnetização em comparação com alternativas, resultando em menos desperdício de energia e menor consumo de energia.

Resina epóxi: A resina epóxi possui excelentes propriedades dielétricas e resistência mecânica, é a primeira escolha de material de isolamento de transformador de corrente de alta qualidade. As peças fundidas em epóxi fornecem isolamento confiável que protege os componentes internos contra falhas elétricas e fatores ambientais.

Cobre: Condutores de cobre são normalmente usados para enrolamentos em transformadores de corrente em anel. Esses materiais oferecem alta condutividade elétrica e durabilidade mecânica, permitindo a transmissão eficiente de sinais de corrente e ao mesmo tempo suportando tensões operacionais.

Material (resina epóxi): O transformador de corrente em anel usa gabinetes feitos de resina epóxi, que possui excelentes propriedades de isolamento e pode evitar cruzamento de corrente ou tensão para operação segura do circuito. Também é resistente a altas temperaturas e corrosão e possui bom desempenho de vedação para capacidades à prova d'água e à prova de umidade. Os transformadores epóxi são mais leves e fáceis de instalar e manter em comparação com os transformadores imersos em óleo.

Detalhes do produto

O transformador de corrente em anel produzido pela DAHU Electric é um componente indispensável no armário de distribuição interno e desempenha um papel vital nos sistemas elétricos modernos. Ele não apenas mede a corrente com precisão, mas também executa uma série de tarefas importantes, como monitoramento de energia e proteção do bom funcionamento de relés, especialmente para sistemas CA monofásicos e trifásicos.

Além de suas características, os transformadores de corrente anelar da DAHU Electric são conhecidos por seu compromisso com a qualidade e a inovação. Ele utiliza tecnologia e recursos avançados, é rigorosamente testado e está em conformidade com os padrões da indústria para garantir um desempenho confiável. Seja sob alta pressão ou condições de trabalho adversas, ele pode operar de forma estável e tem confiabilidade e durabilidade de longo prazo.

Superioridade do produto

Nosso revestimento de parafusos e placa inferior atinge 8um/min, o que é mais à prova de umidade e ferrugem. O brilho é melhor.

Dados técnicos do tipo LXK-Φ (80、120、140、160、200、240) 1: para proteção residual tabela 1

Transformação proporção (A)	Tipo de relé	Tipo de conexão de coleta de relé	Escala de relé valor	Primário corrente residual de atuação do relé (A)	Peso (kg)
60/1	DD-11/60	Ligação em série	15x1	2,4-4,5	4.5
			30x1
		Conexão paralela	15x2	3-5
			30x2
	DD-1/60	Ligação em série	15x1	3-5
			30x1
		Conexão paralela	15x2	3-6
			30x2

Dados técnicos do tipo LXK-Φ (80、120、140、160、200、240) 2: acoplamento com proteção de microcomputador Tabela 2

Transformação proporção (A)	Classe de precisão	Ratde saída (VA)
60/1	5P10	1.0
75/1		1.5
100/1		2.5
150/1		2.5
200/1		3.75
300/1		7.5
150/1		2.0
200/1		2.5
300/1		5
400/1		10
500/1		12.5
600/1		15
