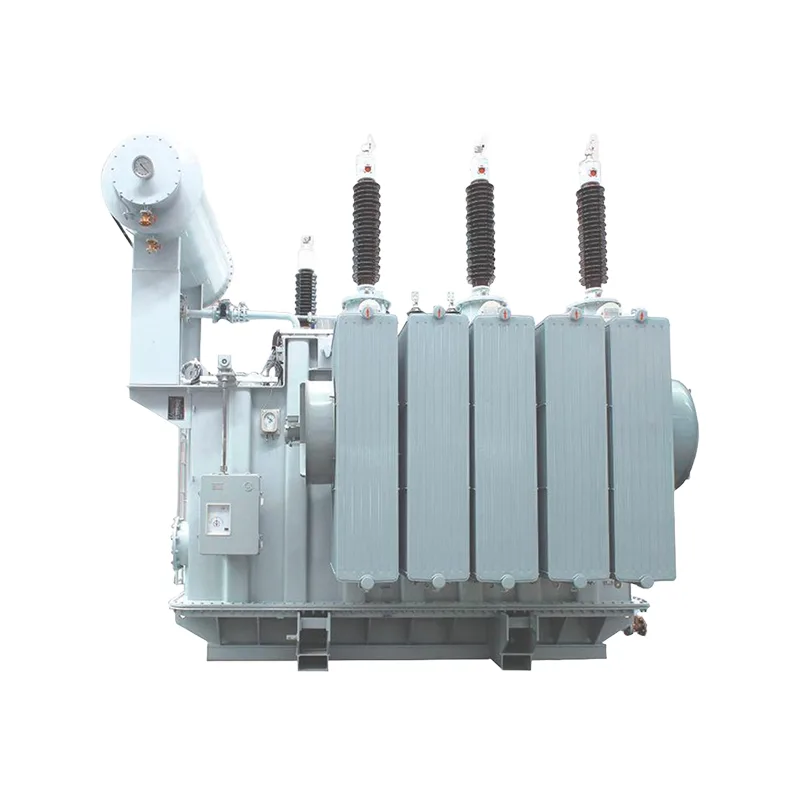

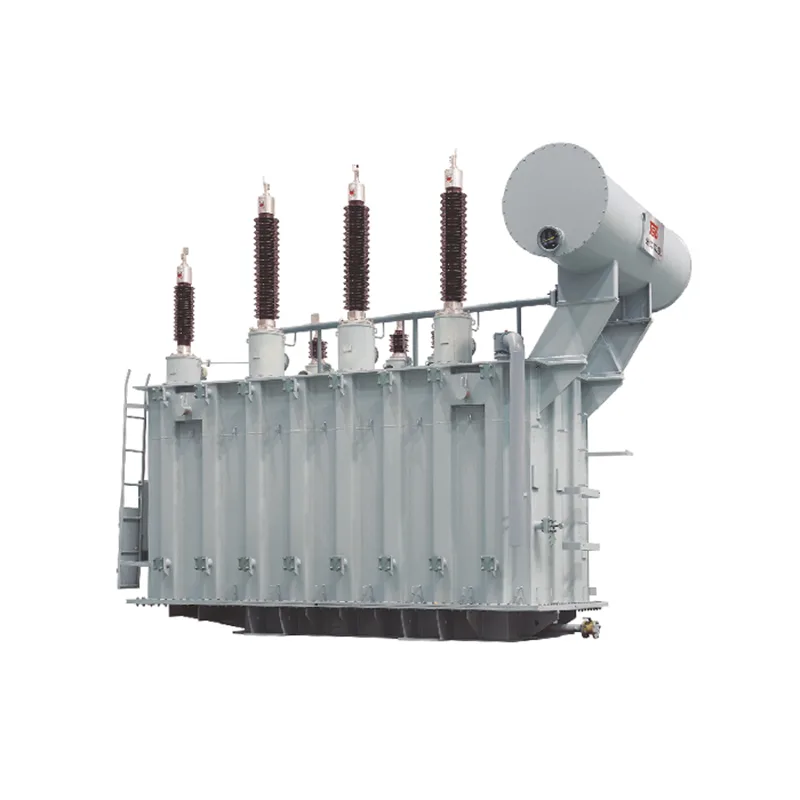

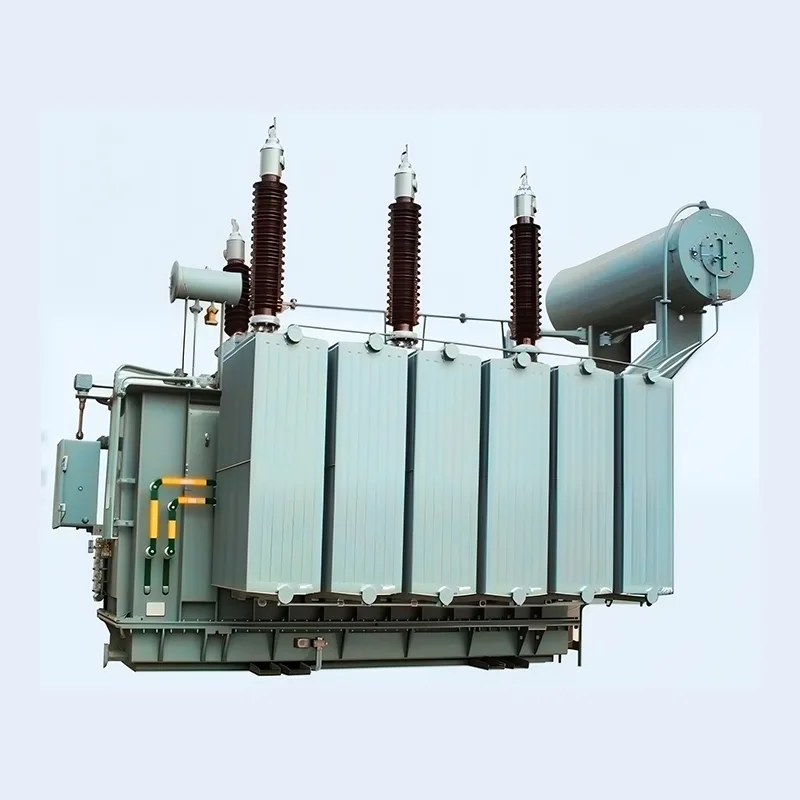

Transformador de potência imerso em óleo 110KV

Dahu Electric é um fabricante e fornecedor profissional de transformadores de potência imersos em óleo de 110KV na China. Este produto é altamente estável, econômico e confiável em termos de desempenho e é adequado para usinas de energia, subestações, bem como para grandes empresas industriais, de mineração e petroquímicas.

Enviar consulta

Descrição do produto

Detalhes do produto

1. Transformador de alta pressão, use o software de análise japonês Toshiba e os procedimentos exclusivos de cálculo e validação de nossa empresa. A fim de garantir o desempenho do produto, projetamos e testamos o núcleo do transformador de potência imerso em óleo de 110KV, a bobina, o corpo da máquina, o fio condutor, o tanque de óleo e outras partes da máquina.

2. Nosso produto SSZ11-40000/110 passou na capacidade de carga de curto-circuito e em todos os testes de tipo de rotina do Centro Nacional de Supervisão e Inspeção de Qualidade de Transformadores.

3. Este produto possui características de estabilidade, economia, confiabilidade e proteção ambiental, sendo adequado para usinas de energia, subestações e grandes empresas industriais, de mineração e petroquímicas.

Vantagens do produto

1、Estrutura totalmente selada e isolada pode garantir a segurança da pessoa.

2、Econômico e eficiente para reduzir perdas de rede e custos de operação.

3. O transformador de potência imerso em óleo de 110KV não é usado apenas para rede em anel, mas também para terminal.

4、Baixa perda, baixo ruído, desempenho superior.

5、Baixa temperatura, capacidade de sobrecarga.

6、O transformador adota uma estrutura especial e suas excelentes vantagens são de alta qualidade.

Parâmetro Técnico

Transformador de dois enrolamentos de 6300kVA~120000kVA com NVTC

Capacidade nominal (kVA)	Tensão nominal e faixa de derivação			Vetor grupo	Não-loa corrente ruim (%)	Tensão de impedância (%)	Perdas sem carga (kW)	Sobre perdas de carga (kW)
Capacidade nominal (kVA)	Alta Vokagem	Alcance de toque	Baixa voltagem	Vetor grupo	Não-loa corrente ruim (%)	Tensão de impedância (%)	Perdas sem carga (kW)	Sobre perdas de carga (kW)
6300	110.121	*2x2,5%	6.3,6.6, 10.5,11	YNd11	0.77	10.5	9.3	36
8000					0.77		11.2	45
10000					0.72		13.2	53
12500					0.72		15.6	63
16000					0.67		18.8	77
20000					0.67		22	93
25000					0.62		26	110
31500					0.6		30.8	133
40000					0.56		36.8	156
50000					0.52		44	194
63000					0.48		52	234
75000					0.42		59	278
90000					0.38	12-14	68	320
120000					0.34	12-14	84.8	397

Transformador de três enrolamentos de 6300kVA~100000kVA com NVTC

Avaliado capacidade (kVA)	Tensão nominal e faixa de derivação			Vetor grOA	Não-Londres atual (%)	Tensão de impedância (%)		Sem carga perdas (kW)	Em carga perdas (kW)
Avaliado capacidade (kVA)	Alta tensão	Média tensão	Baixa tensão	Vetor grOA	Não-Londres atual (%)	Avançar	Descer	Sem carga perdas (kW)	Em carga perdas (kW)
6300	110=2* 2,5%,121 *2x2,5%	35,38,5	6.3,6.6, 10.5,11	YNyn0d11	0.82	AT-VM: 17,5-18,5 HV-LV:10,5 VM~LV:6,5	AT-VM: 10,5 AT-LV: 17,5-18,5 VM-LV:6,5	11.2	47.0
8000					0.78			13.2	56.0
10000					0.74			15.8	66.0
12500					0.70			18.4	78.0
16000					0.66			22.4	95.0
20000					0.65			26.4	112.0
25000					0.6			30.8	133.0
31500					0.6			36.8	157.0
40000					0.55			43.6	189.0
50000					0.55			52.0	225.0
63000					0.50			61.6	270.0
75000					0.50			70.2	307.7
80000					0.50			73.7	323.0
100000					0.50			87.1	381.8

Transformador de dois enrolamentos de 6300kVA~100000kVA com OLTC

Avaliado capacidade (kVA)	Tensão nominal e faixa de toque			Vetor grupo	Sem carga atual (%)	Votação de impedância (%)	Perdas sem perdas (kW)		Sobre perdas de carga (kW)
	Alta velocidade	Alcance de toque	Baixa voltagem0
6300	110	*8x 1,25%	6.3,6.6, 10.5.11	YNd11	0.8	10.5	10		36
8000					0.8		12		45
10000					0.74		14.2		53
12500					0.74		16.8		63
16000					0.69		20.2		77
20000					0.69		24		93
25000					0.64		28.4		110
31500					0.64		33.8		133
40000					0.58		40.4		156
50000					0.58		47.8		194
63000					0.52		56.8		234

75000
					0.63			64.7	266.7
80000					0.63			67.9	297.9
100000					0.63			80.3	330.9

Transformador de três enrolamentos de 6300kVA~100000kVA com OLTC

Avaliado capacidade (kVA)	Tensão nominal e faixa de derivação			Vetor grupo	Sem carga atual (%)	Tensão de impedância (%)	Sem carga perdas (kW)	Em carga perdas (kW)
Avaliado capacidade (kVA)	Alta citação	Tensão média	Valtagem baixa	Vetor grupo	Sem carga atual (%)	Tensão de impedância (%)	Sem carga perdas (kW)	Em carga perdas (kW)
6300	110±8x 12,5%	35,37,38,5	6.3,6.6, 10.5.11	YNyn0d11	0.95	AT-VM: 10,5 HV-LV:17,5~18,5 VM-LV:6,5	12.0	47
8000					0.95		14.4	56
10000					0.89		17.1	66
12500					0.89		20.2	78
16000					0.84		24.2	95
20000					0.84		28.6	112
25000					0.78		33.8	133
31500					0.78		40.2	157
40000					0.73		48.2	189
50000					0.73		56.9	225
63000					0.67		67.7	270
75000					0.84		77.2	307.7
80000					0.84		81.0	323
100000					0.84		95.7	381.8
