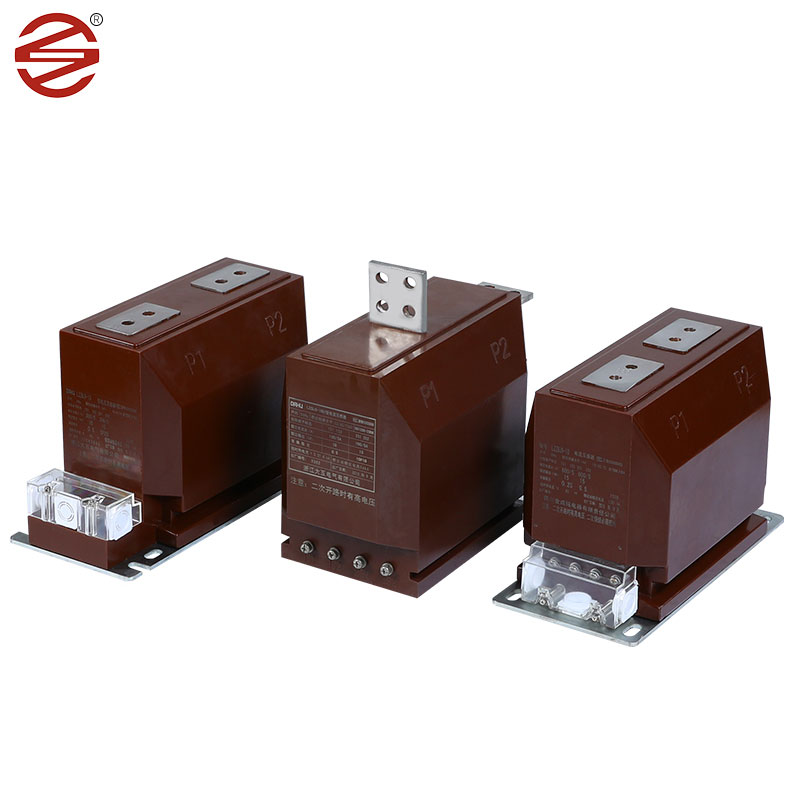

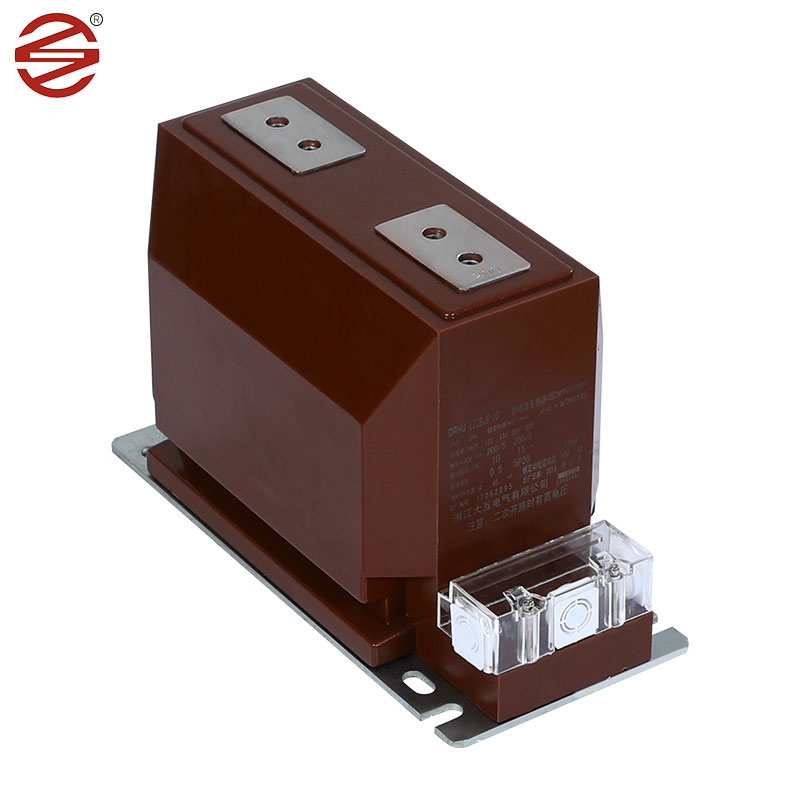

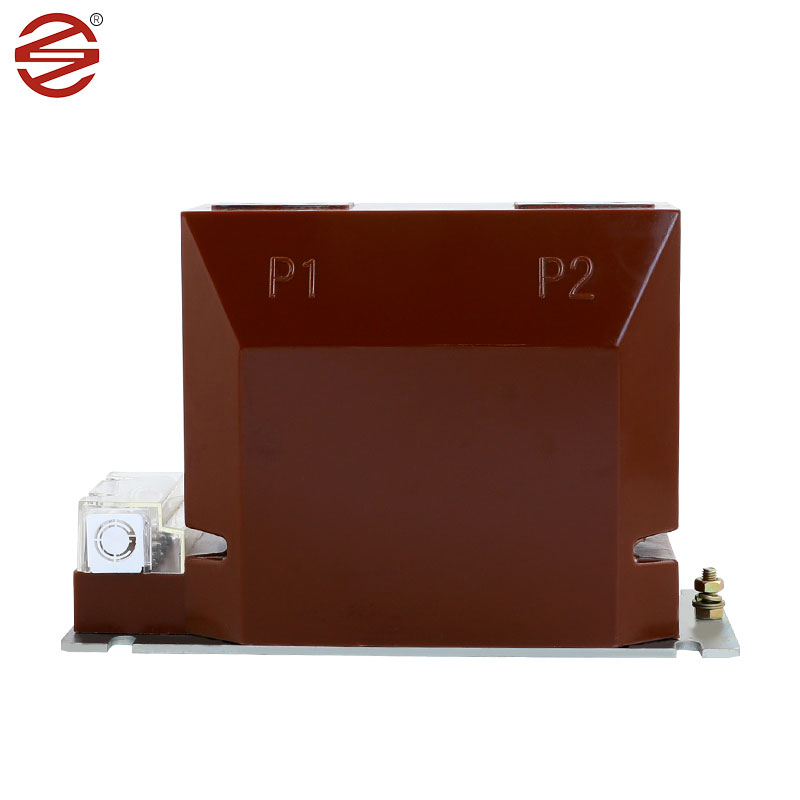

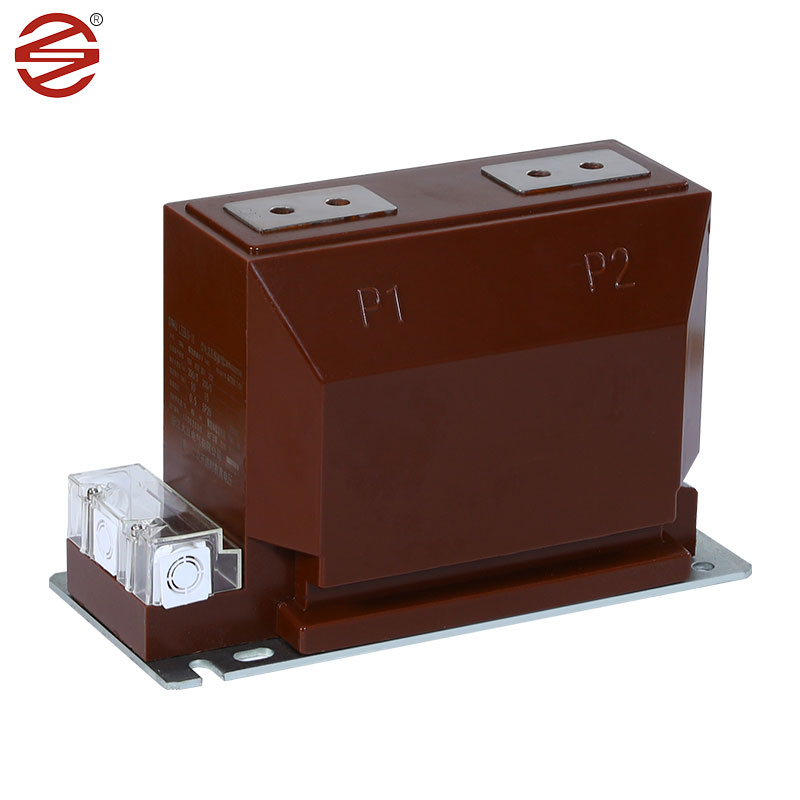

TC 12kV

Dahu Electric é um fabricante e fornecedor profissional de TC de 12kV na China. Nossos produtos são certificados pela CE e estão em estoque de fábrica, bem-vindo ao atacado de 12kV CT de nós.

Enviar consulta

Descrição do produto

Chapas de aço silício laminadas a frio: 12kV CT geralmente usa chapas de aço silício laminadas a frio como núcleo devido às suas excelentes propriedades magnéticas. Esses materiais apresentam alta permeabilidade e baixa perda de núcleo, tornando-os ideais para transferência eficiente de energia. Eles têm loops de histerese e perdas de magnetização mais baixos em comparação com outras opções, resultando em menos desperdício de energia e menor consumo de energia.

Resina epóxi: A resina epóxi possui excelentes propriedades dielétricas e resistência mecânica, é a primeira escolha de material de isolamento CT de 12kV. As peças fundidas em epóxi fornecem isolamento confiável que protege os componentes internos contra falhas elétricas e fatores ambientais.

Cobre: Condutores de cobre são normalmente usados para enrolamentos em TC de 12kV. Esses materiais oferecem alta condutividade elétrica e durabilidade mecânica, permitindo a transmissão eficiente de sinais de corrente e ao mesmo tempo suportando tensões operacionais.

Material (resina epóxi): O TC de 12kV usa invólucros feitos de resina epóxi, que possui excelentes propriedades de isolamento e pode evitar cruzamento de corrente ou tensão para operação segura do circuito. Também é resistente a altas temperaturas e corrosão e possui bom desempenho de vedação para capacidades à prova d'água e à prova de umidade. Os transformadores epóxi são mais leves e fáceis de instalar e manter em comparação com os transformadores imersos em óleo.

Detalhes do produto

O TC 12kV fabricado pela DAHU ELECTRIC é um componente essencial em armários de distribuição internos, desempenhando um papel crucial nos sistemas elétricos modernos. Ele não apenas mede corrente, mas também executa tarefas importantes, como monitoramento de energia elétrica e garantia do bom funcionamento de relés de proteção em sistemas CA monofásicos e trifásicos.

Além das suas capacidades funcionais, o TC 12kV da DAHU ELECTRIC é conhecido pelo seu compromisso com a qualidade e inovação. Incorpora recursos avançados, passa por testes rigorosos e está em conformidade com os padrões da indústria, garantindo um desempenho confiável.

Superioridade do produto

Nosso revestimento de parafusos e placa inferior atinge 8um/min, o que é mais à prova de umidade e ferrugem. O brilho é melhor.

1.	Aplicativo	Medição
2	Instalação	Interior
3.	Construção	Fundido em resina epóxi tipo seco
4	Isolamento	Resina fundida
5.	Número de Fase	Solteiro
6.	Frequência nominal	50Hz
7.	Tensão nominal primária do sistema	11 kV Fase a Fase
8.	Tensão máxima do sistema	12 kV Fase a Fase
9.	Aterramento do Sistema	Efetivamente aterrado
10.	Nível de isolamento básico (1,2/50 μs.	75 quilovolts
11.	Tensão suportável de frequência de energia (1 min.50 Hz)	28 quilovolts
12. 13.	Razão: Alimentador 11kV Primário	10-20/5A Enrolamento Único
14.	Secundário	Enrolamento Único
15.	Classe de precisão	0,2/0,25 para medição
16.	Fardo a) para Medição	7,5-10 VA
17.	Classificação atual de curto prazo	Mínimo 10 kA por 1 segundo
18.	Classificação atual estendida	120% da corrente nominal
19.	Acima da classificação atual	<10A
20.	Distância de fuga	25 mm/KV (mínimo
21.	Padrão	Design, fabricação, teste, instalação e o Desempenho devem estar de acordo com as últimas edições do IBC 61869-1 e IEC 61869-2
