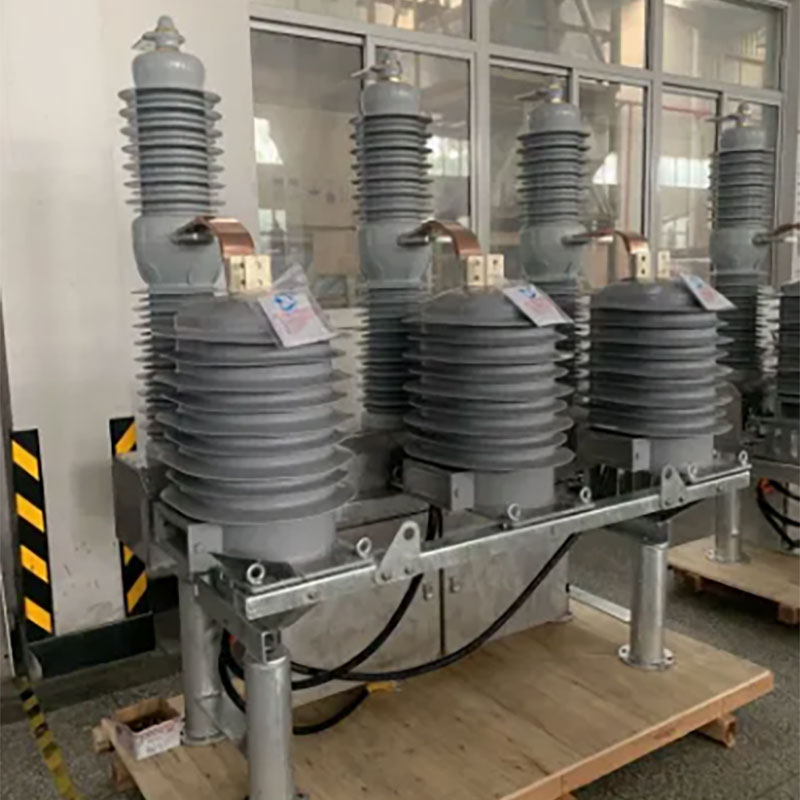

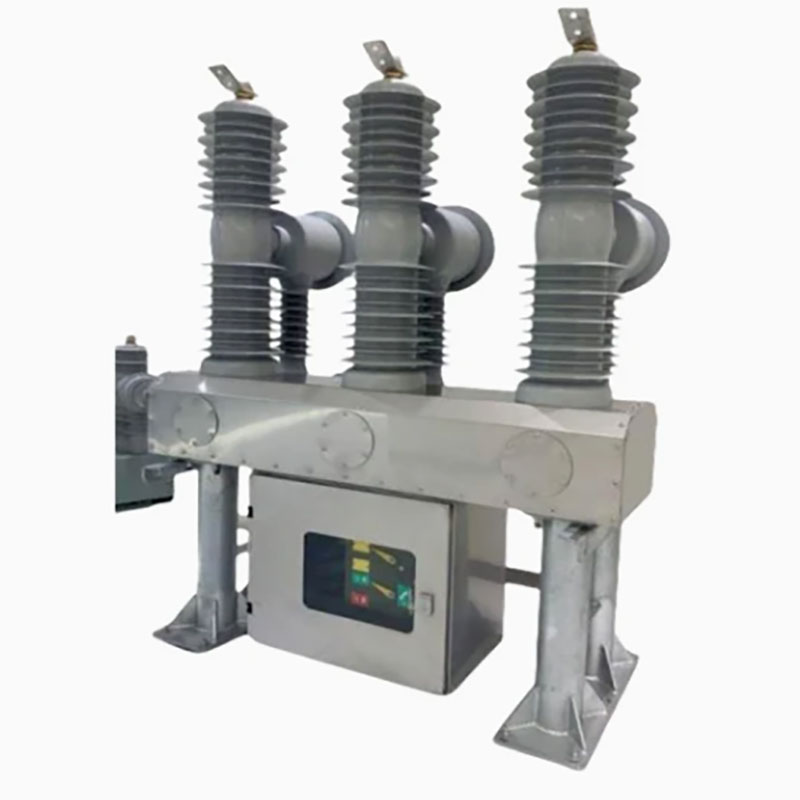

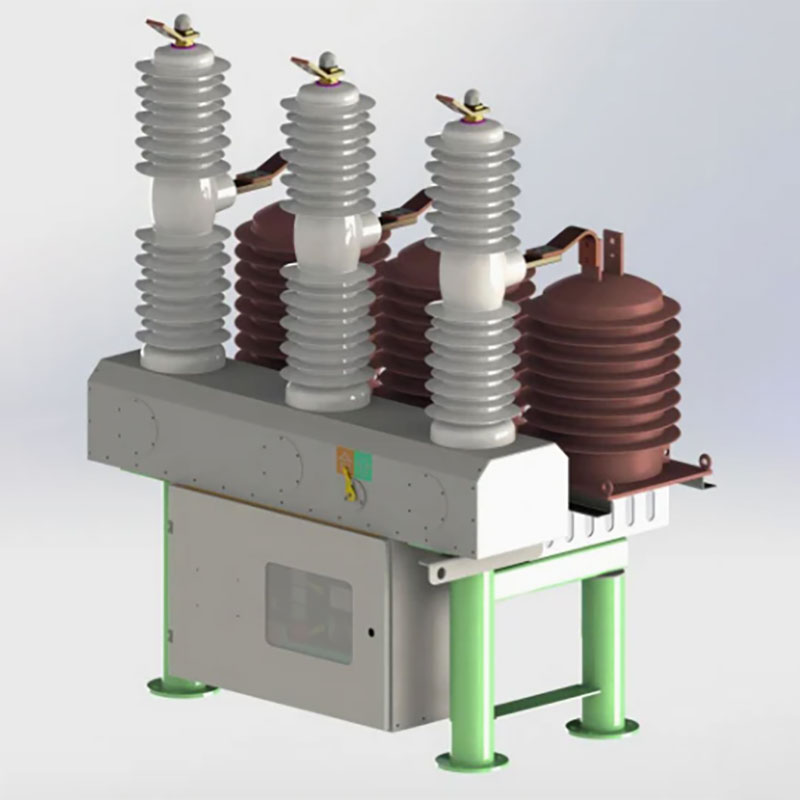

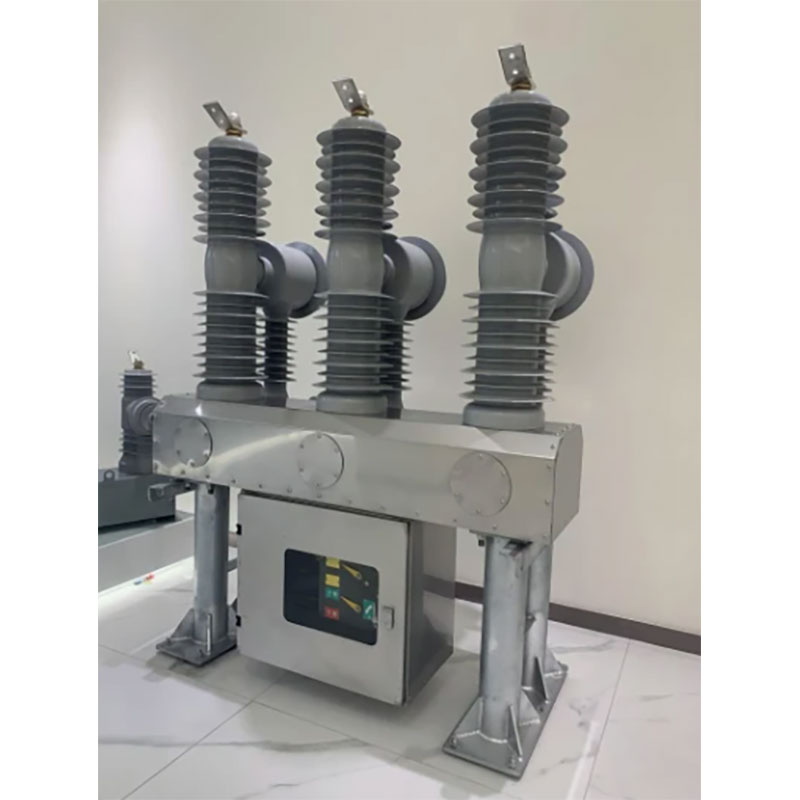

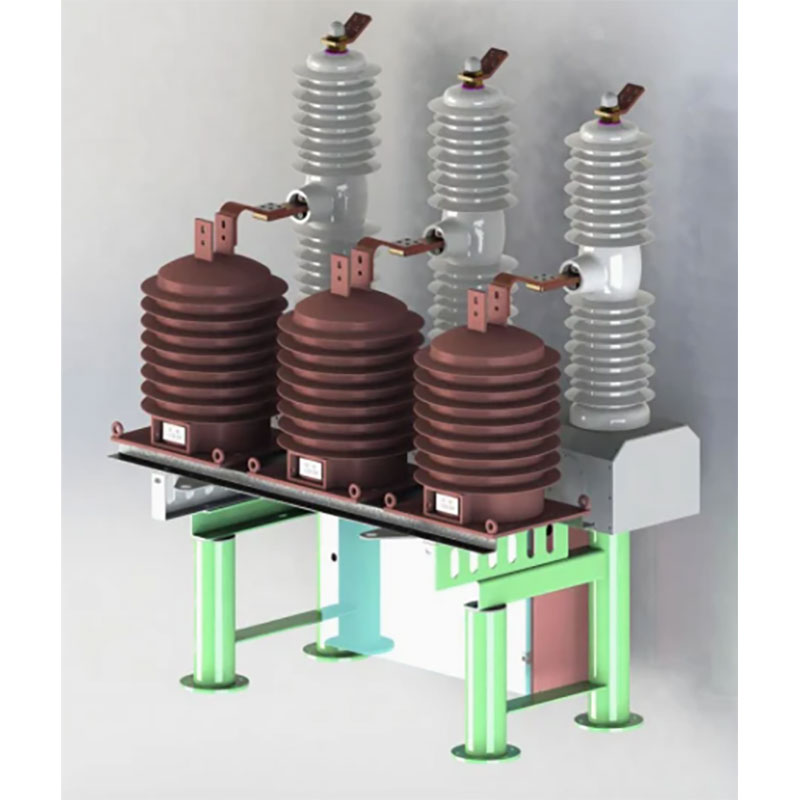

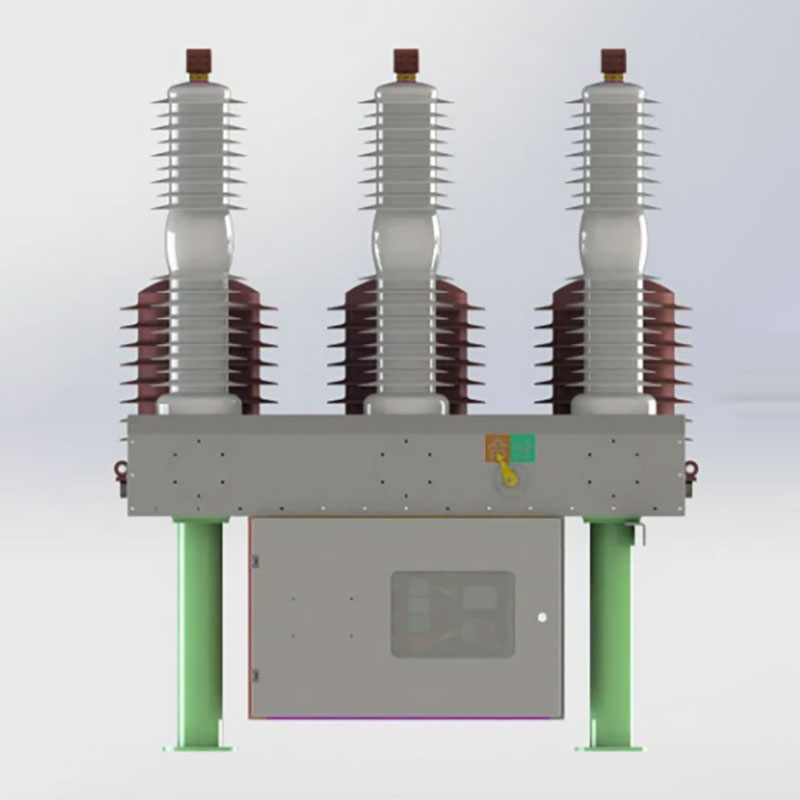

Disjuntor de vácuo ao ar livre

O disjuntor de vácuo externo fabricado pela Dahu Electric é uma unidade de distribuição externa de tensão nominal 40,5 kV e frequência 50 Hz, aplicável ao lado do alimentador da subestação e à empresa industrial e de mineração que precisa de proteção geral, controle e operação frequente da troca.

Enviar consulta

Descrição do produto

O corpo principal do disjuntor apresenta extinção a vácuo, estrutura simples, capacidade de interrupção poderosa e vida útil longa de serviço. O pólo é feito de isolador composto de resina epóxi / borracha de silicone, sem óleo e gás SF6, este disjuntor de vácuo isolado sólido é projetado em ambientes amigáveis.

Após o uso da estrutura de isolamento composto, o disjuntor de vácuo ao ar livre atende aos requisitos de distância do ar e distância de fluência sob condições de operação normal e reduzem efetivamente o volume do disjuntor, o principal interruptor de vácuo condutor do loop e a conexão condutora dinâmica e estática é instalada no cilindro isolante, de modo que a fase é de apenas 300mm. As conexões elétricas do circuito principal são conexões fixas com alta confiabilidade.

Detalhes do produto

Mecanismo modular

Design de mecanismo modular, estrutura altamente padronizada;

O mecanismo é fácil de montar / desmontar e fácil de manter;

Alta confiabilidade com menos número de peças

Alça de carregamento integrada, torna a operação conveniente e fácil

Pólo do tipo maconha

Material isolante para o meio ambiente, PA66 fornece peso leve e alto desempenho dielétrico;

Descarte reciclável e fácil após o ciclo de vida do produto;

Econômico e confiável;

Disjuntor de vácuo

Atende totalmente aos requisitos dos padrões IEC e GB;

Complete o intertravamento, evite a malha e forneça segurança em operação;

Design modular, tempo de entrega reduzido;

Pequeno rebote de abertura e excelente desempenho;

Vantagem de desempenho

O produto está equipado com um mecanismo de operação de ímã permanente biestável, o mecanismo é equipado com um ímã permanente, pelo ímã permanente para fornecer uma força de retenção, de modo que o interruptor seja mantido no estado aberto e fechado, em comparação com o mecanismo de operação da mola convencional, o número de peças mecânicas é reduzido, a cadeia de transmissão mecânica é curtida, o que é o que se mecanismo, a cadeia de transmissão mecânica é reduzida.

Principal especificação técnica

Parâmetros técnicos
Não.	Item			Unidade	Valor
1	Tensão nominal			kv	40.5
2	Isolamento nominal nível (nível do mar: 1000m)	1 min Power freqüência suportar tensão	Teste seco		95
			Teste úmido (Terra fora isolamento)		85
		Impulso de raios sugere tensão (pico) 1.2/50us			200
3	Corrente classificada			A	1600/2500
4	Frequência nominal			Hz	50/60
5	Corrente de quebra de curto -circuito nominal			o	31.5
6	Sequência de operação nominal			O-0.3S-Co-180S- Co-180S-C
7	Tempos de quebra de quebra de curto -circuito classificados			vezes	20
8	Corrente de fechamento de curto -circuito nominal (pico)			o	80
9	Corrente do pico nominal				50
10	Classificação de curto período de tempo suporta				31.5
11	Tempo de quebra totalmente			S	<0,125
12	Duração do curto -circuito nominal				4
13	Vida mecânica			vezes	10000
14	Tensão operacional nominal e circuito auxiliar classificado tensão			V	110/220

Parâmetros característicos mecânicos do disjuntor

Não.	Item	Unidade	Valor
1	Correção de contato	mm	18 ± 1
2	Entre em contato com o excesso de troca	mm	6 ± 1
3	Velocidade de abertura	EM	1,6 ± 0,2
4	Velocidade de fechamento	EM	0,8 ± 0,2
5	Simultaneidade de abertura e fechamento trifásico	EM	≤2
6	Distância de fase	mm	680 ± 2
7	Contato Time de bounce de fechamento	EM	≤3
8	Cada fase resistência do circuito condutor	bebê	≤60
9	Tempo de fechamento	EM	25 ~ 60
10	Horário de abertura	EM	20 ~ 50
11	Frequência de potência nominal do motor de armazenamento de energia	W	110
12	Tensão nominal do motor de energia de energia	V	220
13	Max./Min.MoTer Tovoltge		120%/80%
14	Tensão operacional de fechamento nominal		220
15	Max./min. Tensão operacional de fechamento		120%/80%
16	Tensão operacional de abertura nominal		220
17	Max./min. Abertura da tensão operacional		120%/65%

Parâmetros técnicos do mecanismo operacional
Não.	Item		Unidade	Valor
1	Tensão operacional nominal	Tripper de abertura	V	AC220
		Tripper de fechamento		AC220
2	Resistência nominal	Tripper de abertura	Ω	56
		Tripper de fechamento		56
3	Frequência de potência de saída nominal	Tripper de abertura	W	320
		Tripper de fechamento
4	Frequência de energia do motor de armazenamento de energia			110
5	Tensão nominal do armazenamento de energia motor		V	AC220
6	Tempo de armazenamento de energia		S	≤10
