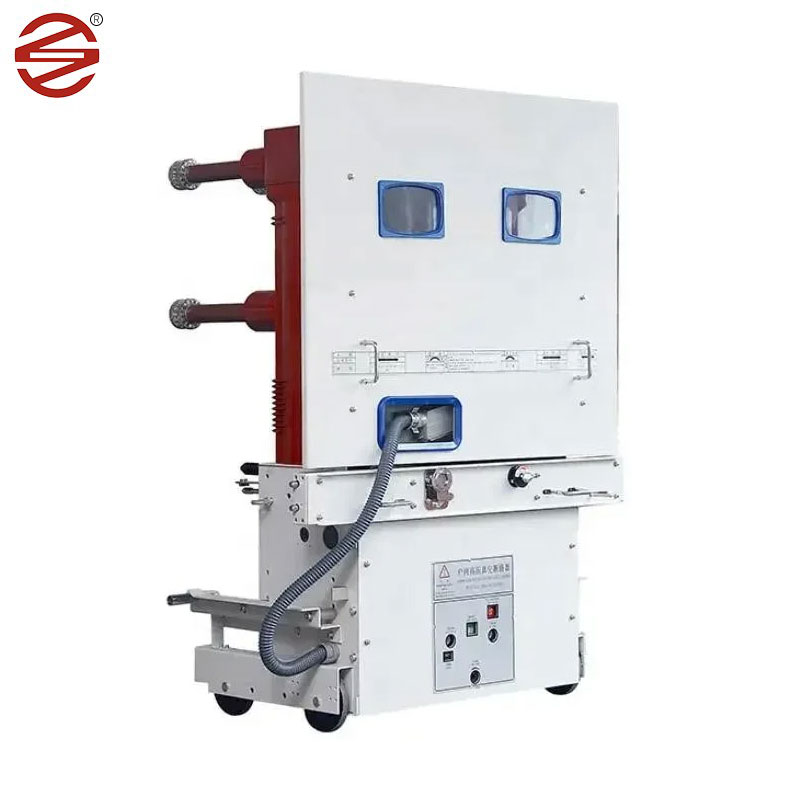

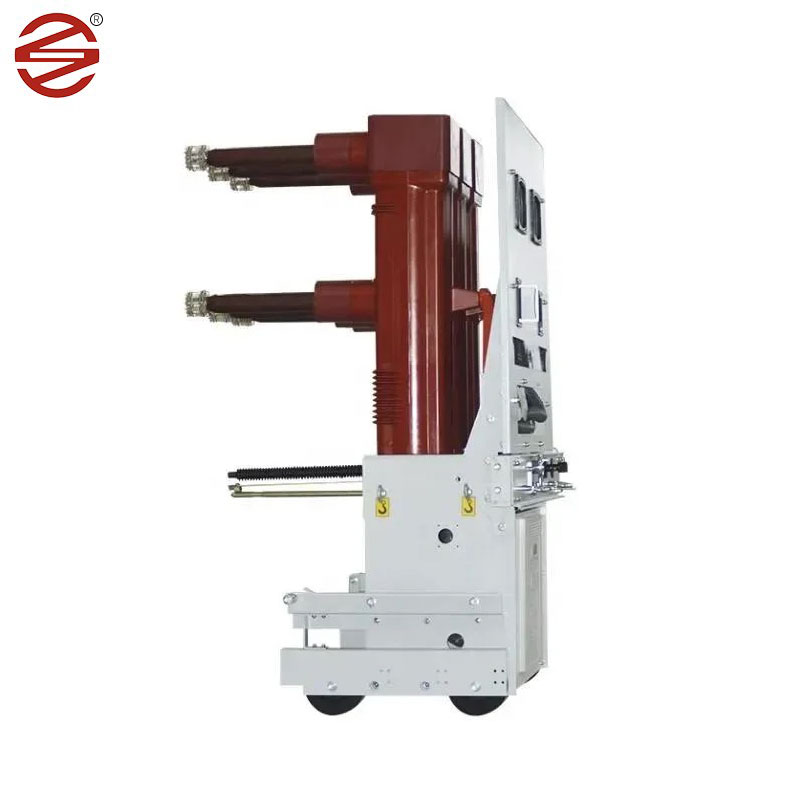

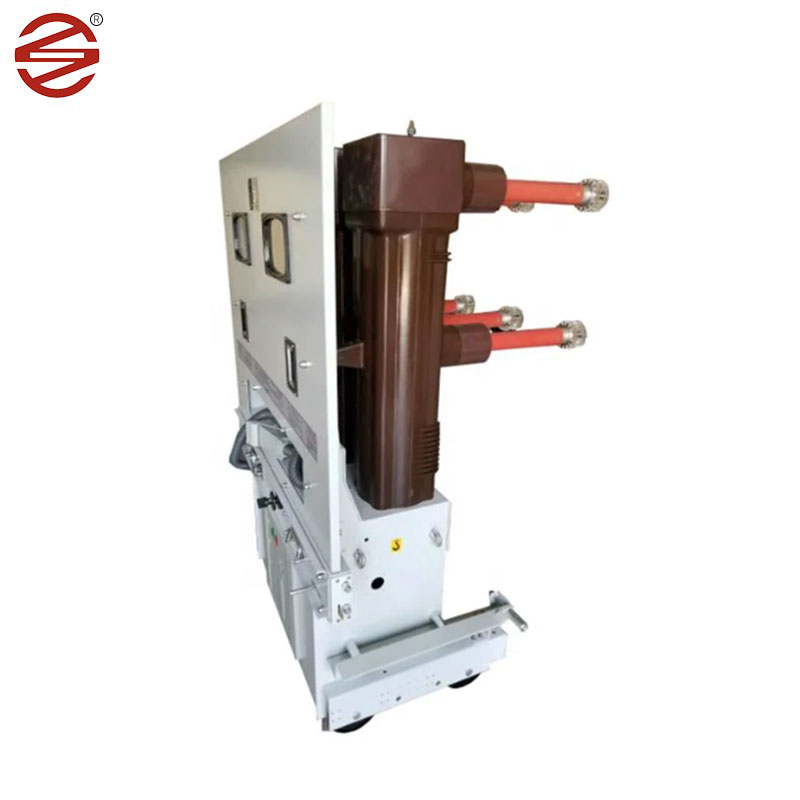

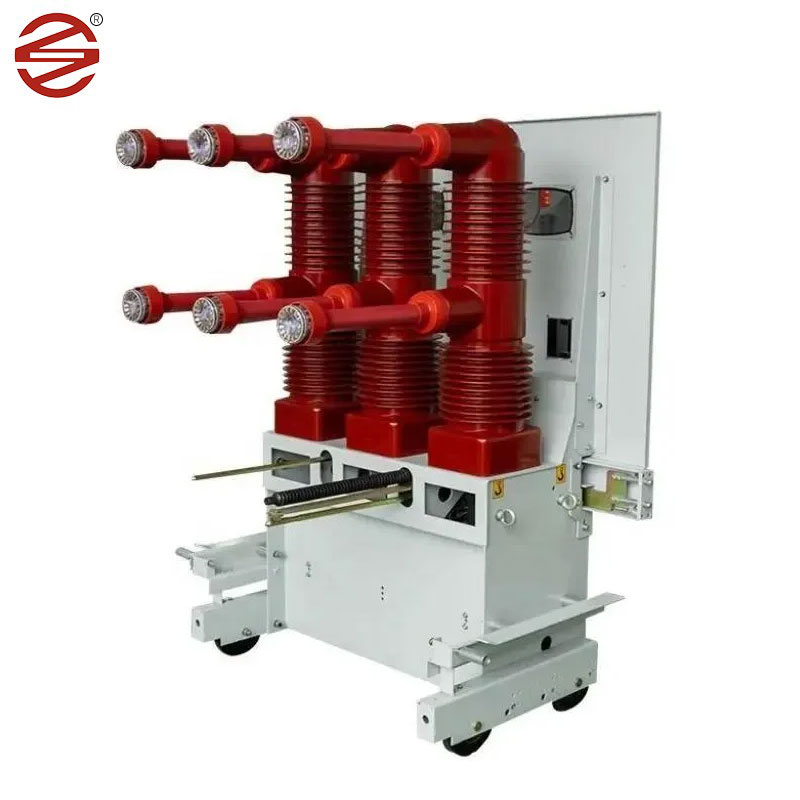

O disjuntor de vácuo de 40,5kV fabricado pela Dahu Electric é adequado para o sistema de 50Hz AC 50Hz, 40,5kv. Pode ser usado para empresas industriais e de mineração, usinas de energia e subestações como corrente de carga, sobrecarregar a corrente de falha e é adequada para ocasiões frequentes de operação. Esse disjuntor adota a estrutura de arranjo de cima e para baixo, que reduz efetivamente a profundidade do disjuntor. E adote a estrutura de isolamento composto, a câmara de extinção de arco trifásico e o corpo carregado associado separado por três conchas independentes de isolamento de resina epóxi.
Após o uso da estrutura de isolamento composto, o disjuntor de vácuo de 40,5kv atende aos requisitos de distância do ar e distância de fluência sob condições normais de operação e reduzem efetivamente o volume do disjuntor, o principal interruptor de vácuo do laço condutor e a conexão dinâmica e estática é instalada no cilindro isolante, de modo que a fase é apenas 300mm. As conexões elétricas do circuito principal são conexões fixas com alta confiabilidade.
Mecanismo modular
Design de mecanismo modular, estrutura altamente padronizada;
O mecanismo é fácil de montar / desmontar e fácil de manter;
Alta confiabilidade com menos número de peças
Alça de carregamento integrada, torna a operação conveniente e fácil
Pólo do tipo maconha
Material isolante para o meio ambiente, PA66 fornece peso leve e alto desempenho dielétrico;
Descarte reciclável e fácil após o ciclo de vida do produto;
Econômico e confiável;
Disjuntor de vácuo
Atende totalmente aos requisitos dos padrões IEC e GB;
Complete o intertravamento, evite a malha e forneça segurança em operação;
Design modular, tempo de entrega reduzido;
Pequeno rebote de abertura e excelente desempenho;
Vantagem de desempenho
O produto está equipado com um mecanismo de operação de ímã permanente biestável, o mecanismo é equipado com um ímã permanente, pelo ímã permanente para fornecer uma força de retenção, de modo que o interruptor seja mantido no estado aberto e fechado, em comparação com o mecanismo de operação da mola convencional, o número de peças mecânicas é reduzido, a cadeia de transmissão mecânica é curtida, o que é o que se mecanismo, a cadeia de transmissão mecânica é reduzida.
projeto | unidade | Parâmetro | ||||
Tensão nominal | kv | 40.5 | ||||
Corrente classificada | A | 1250 | 1600 | 2000、2500 | ||
Corrente de quebra de curto-circuito nominal | o | 25 | 31.5 | 25 | 31.5 | |
Corrente estável dinâmica (valor de pico) | o | 63 | 80 | 63 | 80 | |
Corrente estável térmica 4S | o | 25 | 31.5 | 25 | 31.5 | |
Curto-circuito com classificação Currenting (valor de pico) | o | 63 | 80 | 63 | 80 | |
Tempos de quebra de corrente de curto-circuito nominal | Vezes | 20 | ||||
Sequência operacional nominal | O-0.3 S-Co-180 S-Co | |||||
Isolamento nominal nível |
1min Frequência de potência suporta tensão | kv | 95 | |||
Impulso de raios resistir à tensão (valor de pico) | 185 | |||||
Vida mecânica | Vezes | 10000 | ||||
Abertura e corrente do banco de capacitor único classificado | A | 630 | ||||
Corrente de capacitores com classificação | A | 400 | ||||
Tensão nominal do motor de armazenamento de energia | V | AC 、 DC: 110; 220 | ||||
Potência nominal do motor de armazenamento de energia | W | ≤230 | ||||
Tempo de armazenamento de energia do motor de armazenamento de energia | S | ≤15 | ||||
Tensão nominal de bobina de fechamento e abertura | V | DC: 110; 220 | ||||
Corrente classificada da bobina de fechamento e abertura | A | 1,05 (110V) 0,96 (220V) | ||||
Abertura do contato | mm | 20 ± 2 | ||||
Entrete em contato | mm | 7,5 ± 1,5 | ||||
Combinação trifásica de períodos diferentes | EM | ≤2 | ||||
Tempo de fechamento de tempo de contato | EM | ≤3 | ||||
Resistência ao circuito principal (excluindo o contato da parede) | bebê | ≤40 |
