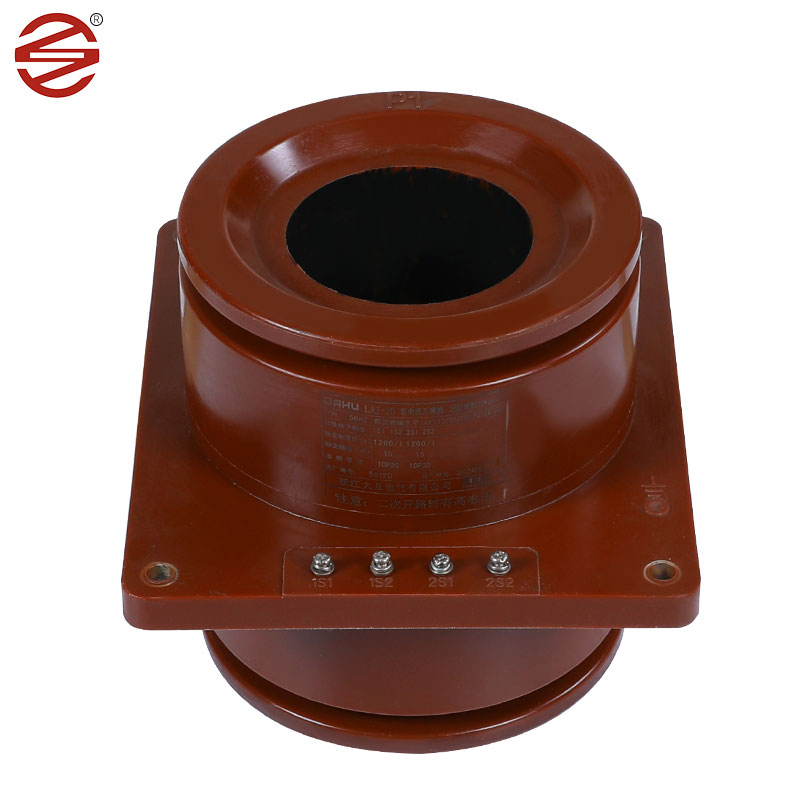

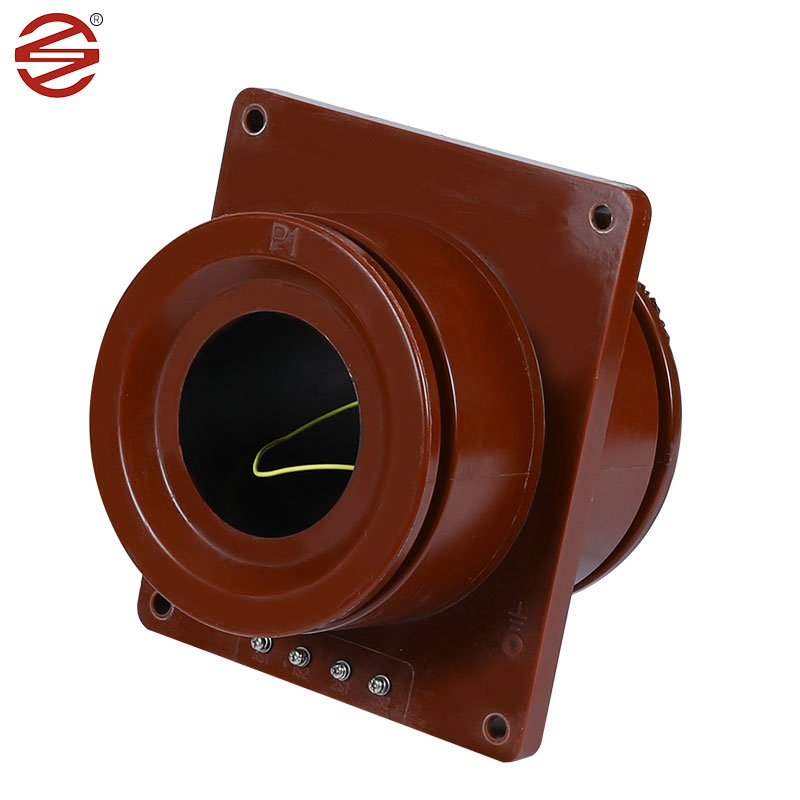

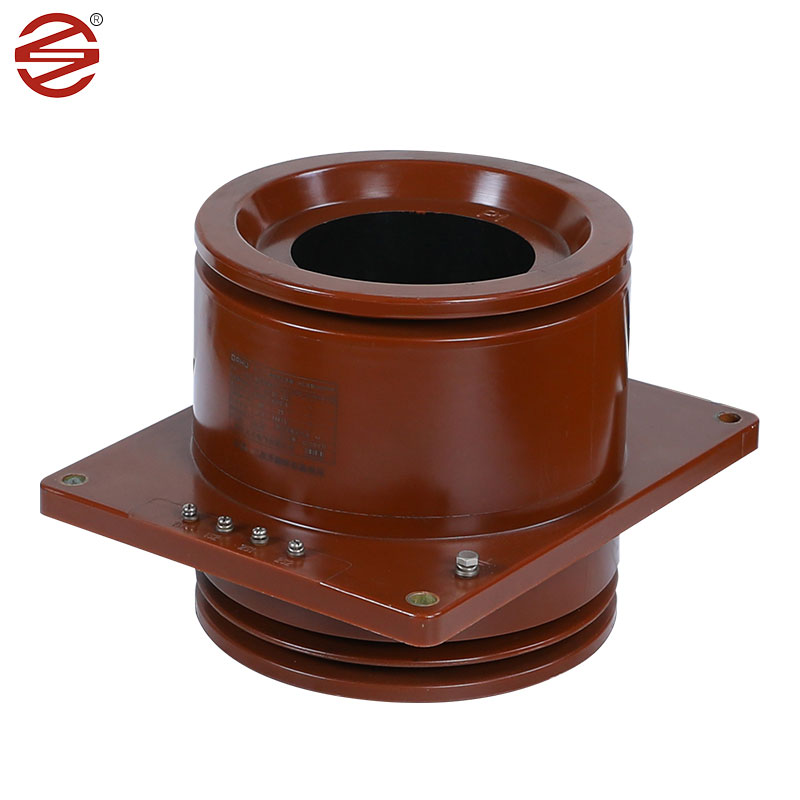

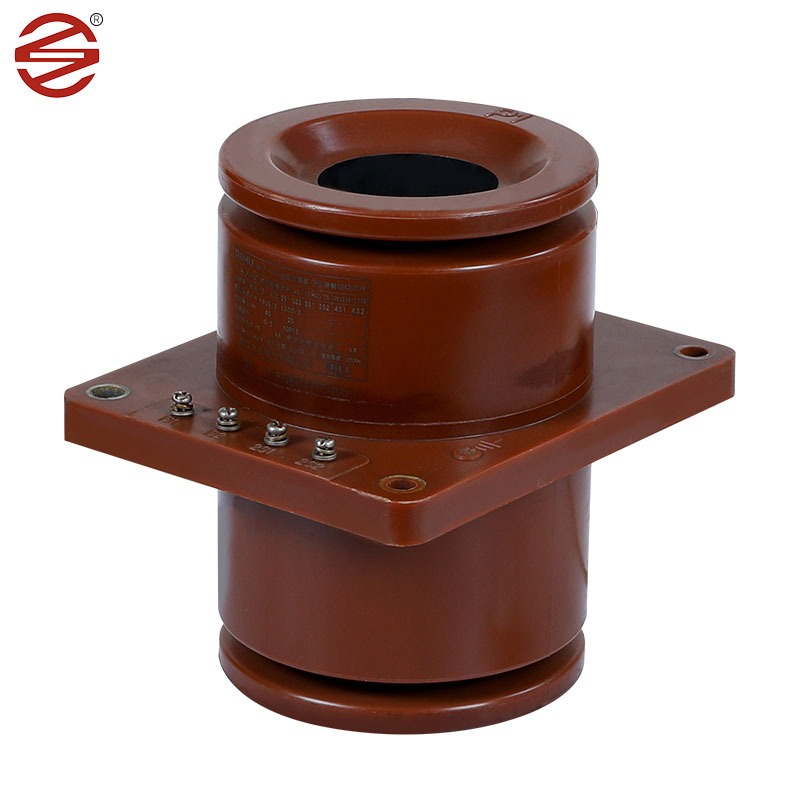

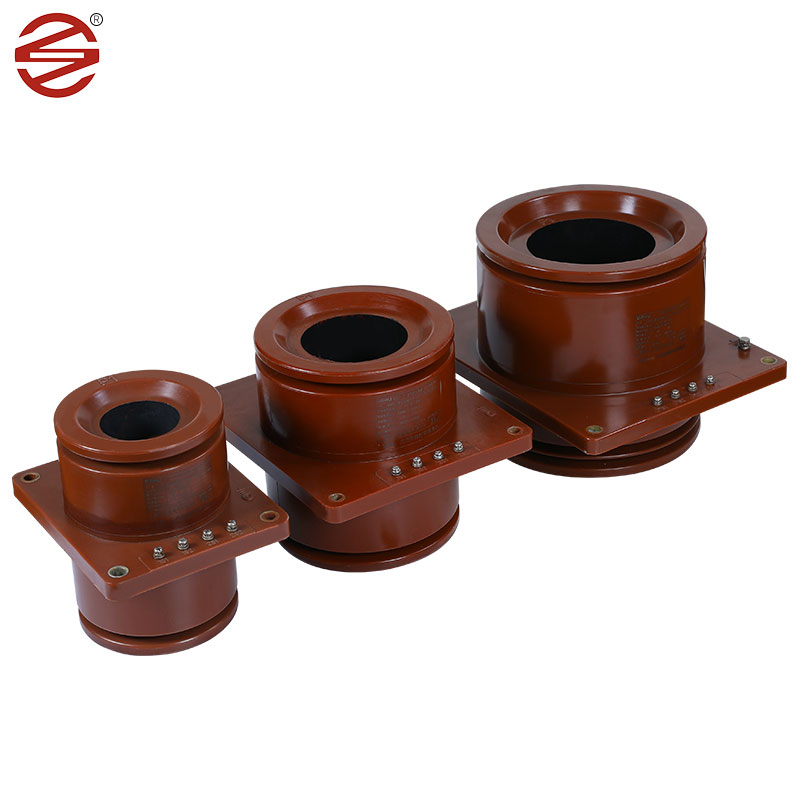

Você pode comprar o transformador de corrente interno de média tensão da Dahu Electric com confiança, pois somos um produtor proficiente de transformador de corrente interno de média tensão de alta qualidade. Prometemos fornecer-lhe o melhor serviço pós-venda e pronta entrega.
Chapas de aço silício laminadas a frio: O transformador de corrente interno de média tensão geralmente usa chapas de aço silício laminadas a frio como núcleo. Esses materiais são laminados a frio e possuem excelentes propriedades magnéticas, como alta permeabilidade e baixa perda no núcleo, o que os torna ideais para transformadores de corrente. Ao usar chapa de aço silício laminada a frio como material do núcleo, o transformador de corrente pode alcançar uma transferência de energia eficiente, melhorando assim a eficiência do sistema. Em comparação com outros materiais, as chapas de aço silício laminadas a frio apresentam menores ciclos de histerese e perdas de magnetização, o que significa menos desperdício de energia e menor consumo de energia.
Resina epóxi: A resina epóxi possui excelentes propriedades dielétricas e resistência mecânica, é a primeira escolha de material de isolamento de transformador de corrente interno de média tensão. As peças fundidas em epóxi fornecem isolamento confiável que protege os componentes internos contra falhas elétricas e fatores ambientais.
Cobre: Condutores de cobre são normalmente usados para enrolamentos em transformadores de corrente internos de média tensão. Esses materiais oferecem alta condutividade elétrica e durabilidade mecânica, permitindo a transmissão eficiente de sinais de corrente e ao mesmo tempo suportando tensões operacionais.
Material (resina epóxi): O transformador de corrente interno de média tensão usa gabinetes feitos de resina epóxi, que possui excelentes propriedades de isolamento e pode evitar cruzamento de corrente ou tensão para operação segura do circuito. Também é resistente a altas temperaturas e corrosão e possui bom desempenho de vedação para capacidades à prova d'água e à prova de umidade. Os transformadores epóxi são mais leves e fáceis de instalar e manter em comparação com os transformadores imersos em óleo.
O transformador de corrente interno de média tensão fabricado pela DAHU ELECTRIC destaca-se como um componente indispensável em armários de distribuição internos, desempenhando um papel fundamental nos sistemas elétricos modernos. Suas funcionalidades multifacetadas vão muito além da mera medição de corrente, abrangendo tarefas vitais, como monitoramento de energia elétrica e operação contínua de relés de proteção em sistemas CA monofásicos e trifásicos.
Além de sua capacidade funcional, o transformador de corrente interno de média tensão da DAHU ELECTRIC exemplifica um compromisso com a qualidade e a inovação. Seus recursos avançados, juntamente com testes rigorosos e conformidade com os padrões da indústria, inspiram confiança em seu desempenho e confiabilidade.
Nosso revestimento de parafusos e placa inferior atinge 8um/min, o que é mais à prova de umidade e ferrugem. O brilho é melhor.
1. | Aplicativo | Medição |
2 | Instalação | Interior |
3. | Construção | Elenco de resina epóxi tipo seco |
4 | Isolamento | Resina fundida |
5. | Número de Fase | Solteiro |
6. | Frequência nominal | 50Hz |
7. | Tensão nominal primária do sistema | 11 kV Fase a Fase |
8. | Tensão máxima do sistema | 12 kV Fase a Fase |
9. | Aterramento do Sistema | Efetivamente aterrado |
10. | Nível de isolamento básico (1,2/50 μs. | 75 quilovolts |
11. | Tensão suportável de frequência de energia (1 min.50 Hz) |
28 quilovolts |
12. 13. |
Razão: Alimentador 11kV Primário |
10-20/5A Enrolamento Único |
14. | Secundário | Enrolamento Único |
15. | Classe de precisão | 0,2/0,25 para medição |
16. | Fardo a) para Medição |
7,5-10 VA |
17. | Classificação atual de curto prazo | Mínimo 10 kA por 1 segundo |
18. | Classificação atual estendida | 120% da corrente nominal |
19. | Acima da classificação atual | <10A |
20. | Distância de fuga | 25 mm/KV (mínimo |
21. | Padrão | Design, fabricação, teste, instalação e o Desempenho devem estar de acordo com as últimas edições do IBC 61869-1 e IEC 61869-2 |
