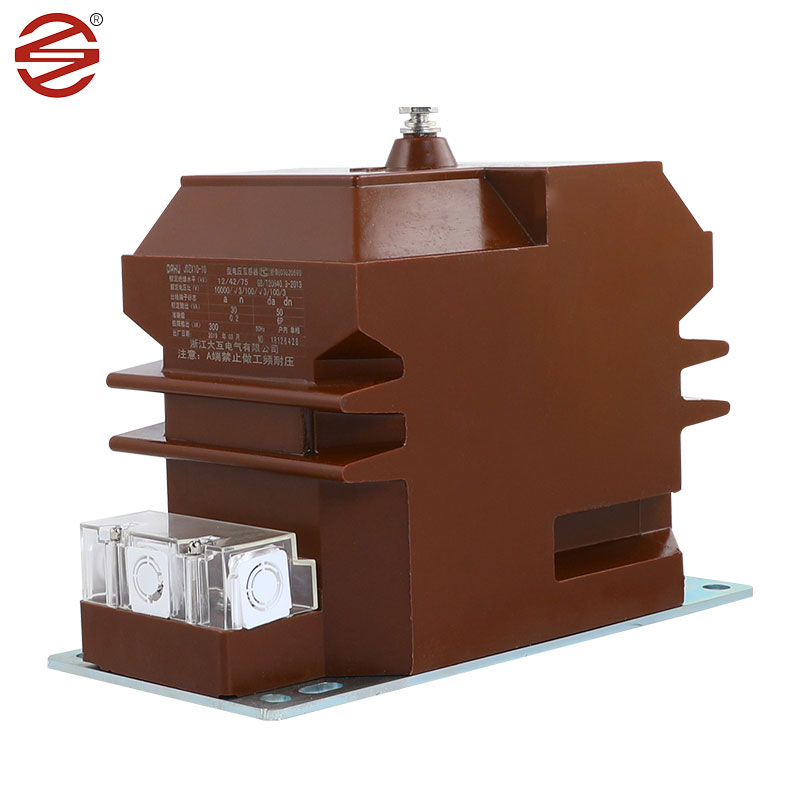

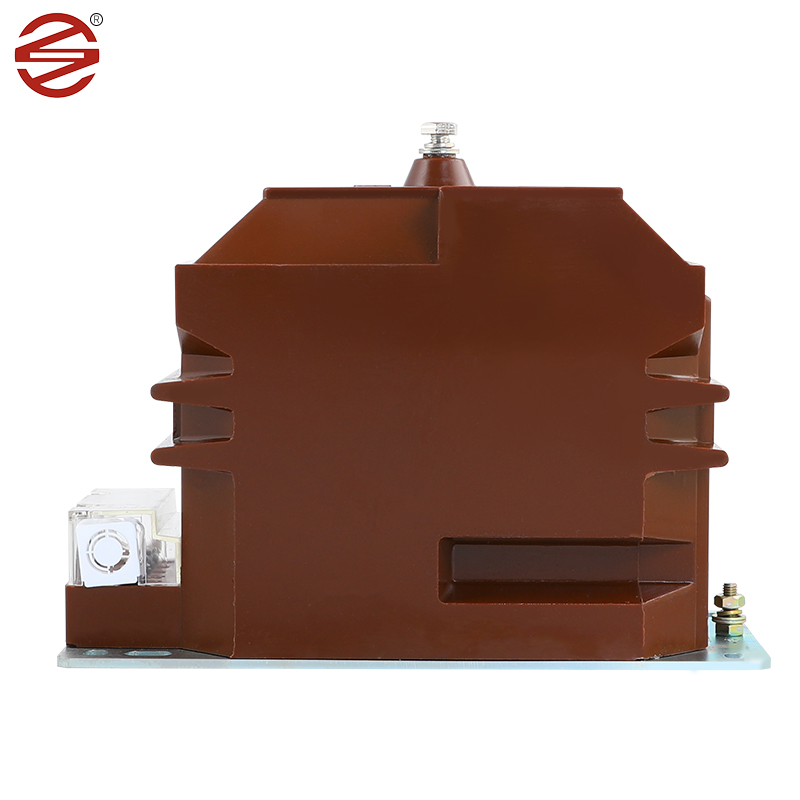

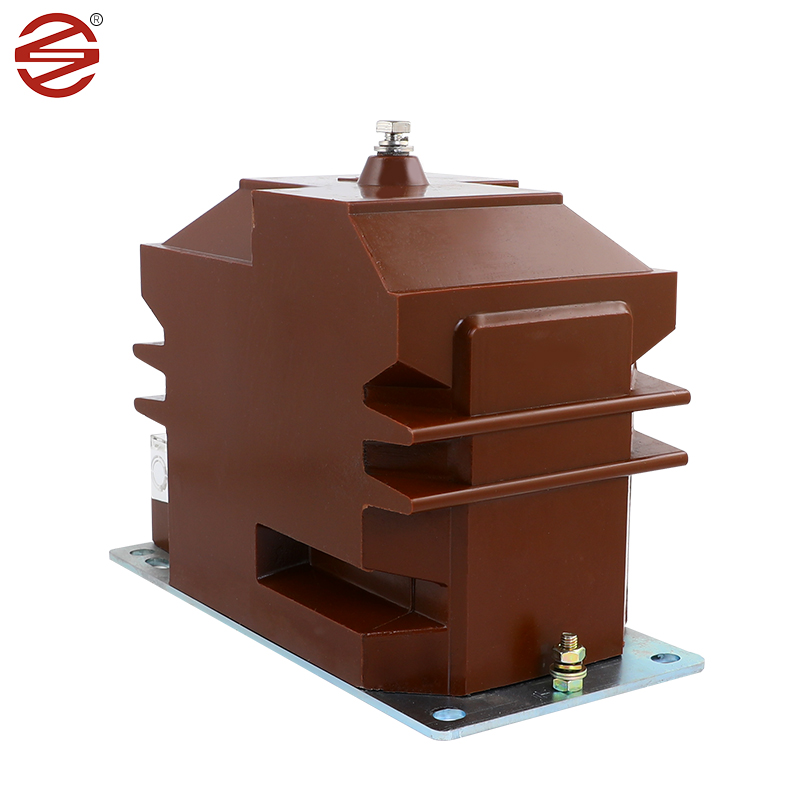

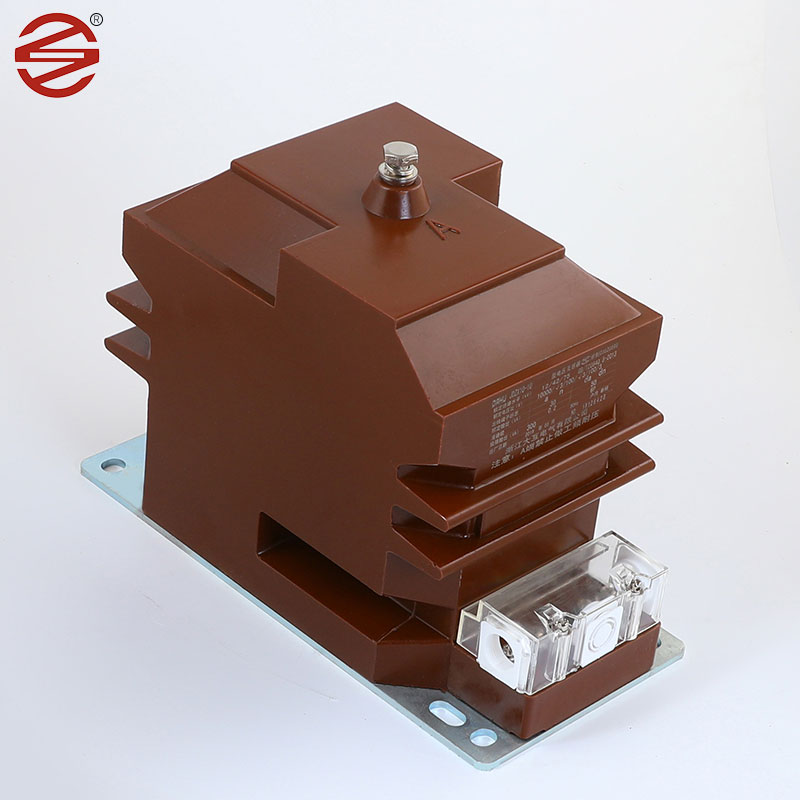

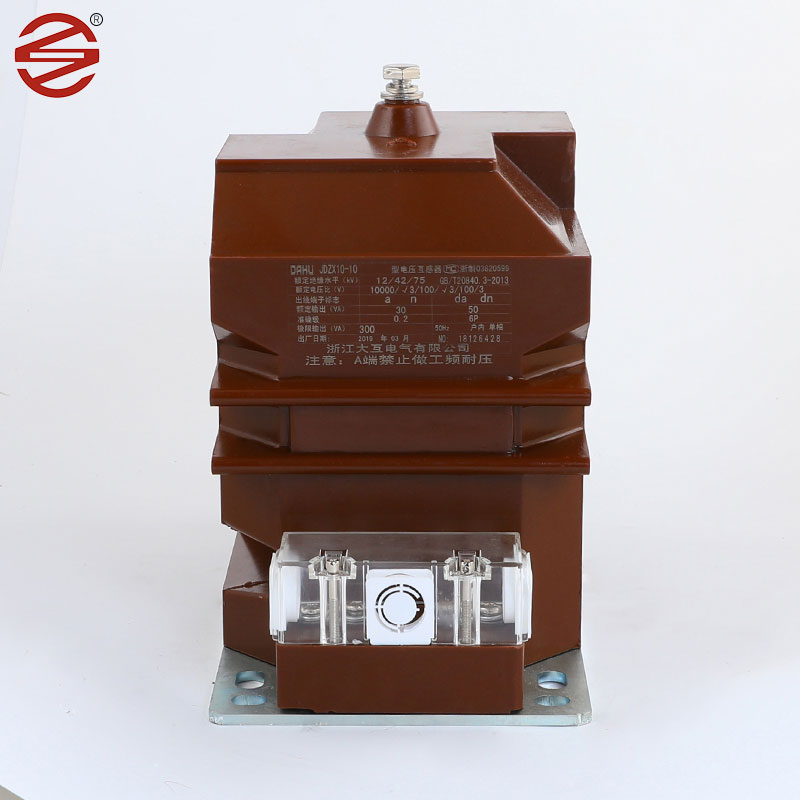

Transformador de tensão interna

O transformador de tensão interna fabricado pela Dahu Electric é um componente indispensável nos armários internos, servindo como espinha dorsal para medição de corrente, monitoramento de energia elétrica e relés de proteção nos sistemas CA monofásicos e trifásicos. Seu design robusto e funcionalidade precisa o tornam um elemento essencial para garantir a segurança e a eficiência das operações elétricas.

Enviar consulta

Descrição do produto

Folhas de aço de silicone com laminação a frio: o transformador de tensão interna geralmente usa folhas de aço de silício laminadas a frio como seu núcleo. Esses materiais são enrolados a frio e possuem excelentes propriedades magnéticas, como alta permeabilidade e baixa perda de núcleo, o que as torna ideais para transformadores de corrente. Ao usar folha de aço de silício laminado frio como material principal, o transformador de corrente pode obter uma transferência de energia eficiente, melhorando assim a eficiência do sistema. Comparados a outros materiais, as folhas de aço de silício laminadas a frio têm loops de histerese mais baixos e perdas de magnetização, o que significa menos desperdício de energia e menor consumo de energia.

Resina epóxi: A resina epóxi possui excelentes propriedades dielétricas e resistência mecânica, é a primeira escolha do material de isolamento do transformador de tensão interno. As fundições epóxi fornecem isolamento confiável que protege os componentes internos de quebra elétrica e fatores ambientais.

Cobre: os condutores de cobre são normalmente usados para enrolamentos no transformador de tensão interna. Esses materiais oferecem alta condutividade elétrica e durabilidade mecânica, permitindo a transmissão eficiente dos sinais de corrente enquanto suporta tensões operacionais.

Material (resina epóxi): Uso de transformador de tensão interna Use gabinetes feitos de resina epóxi, que possui excelentes propriedades de isolamento e pode impedir a passagem de corrente ou tensão para operação de circuito seguro. Também é resistente a altas temperaturas e corrosão e tem um bom desempenho de vedação para recursos à prova d'água e à prova de umidade. Os transformadores epóxi são mais leves e fáceis de instalar e manter em comparação com os transformadores imersos de óleo.

Superioridade do produto

Nosso revestimento de parafusos e placa inferior atinge 8um/min, que é mais à prova de umidade e à prova de ferrugem. O brilho é melhor.

1.	Aplicativo	Medição
2.	Instalação	Interior.
3.	Isolamento	Resina fundida
4.	Tipo	Indução de tensão
5.	Construção	Elenco de resina epóxi do tipo seco
6.	Número de fase	Fase Singe (1 conjunto = 3 nos.)
7.	Freqüência	50 Hz
8.	Montagem montada	Apoiando na estrutura de pórtico montada
9.	Tensão nominal primária do sistema	11 kV (fase para fase)
10.	Sistema de tensão máxima primária	12 kV (fase para fase)
11.	Terras do sistema	Efetivamente aterrado
12.	Isolamento básico (suportar impulso Tensão)	75 kV
13.	Frequência de energia suporta tensão	28kV
14.	A extremidade neutra do enrolamento primário, para Conexão direta com o solo	Isolado para suportar os 10 kV Teste de baixa frequência.
15.	Tipo de enrolamento secundário	Enrolamento único
16.	Taxa de transformação	11 kV/3/0,11 kV/v3
17.	Distância de fluência	25mm/kV (mínimo)
18.	Carga secundária classificada	7,5 a 10 VA
19.	Fator limite de tensão	1,2 contínuo e 1,5 por 30 segundos
20.	Classe de precisão	0,2 para medição.
21.	Padrão	Projetar, fabricar, testar, instalação e O desempenho deve estar de acordo com o último Edições da IEC 61869-1 e IEC 61869-3.
