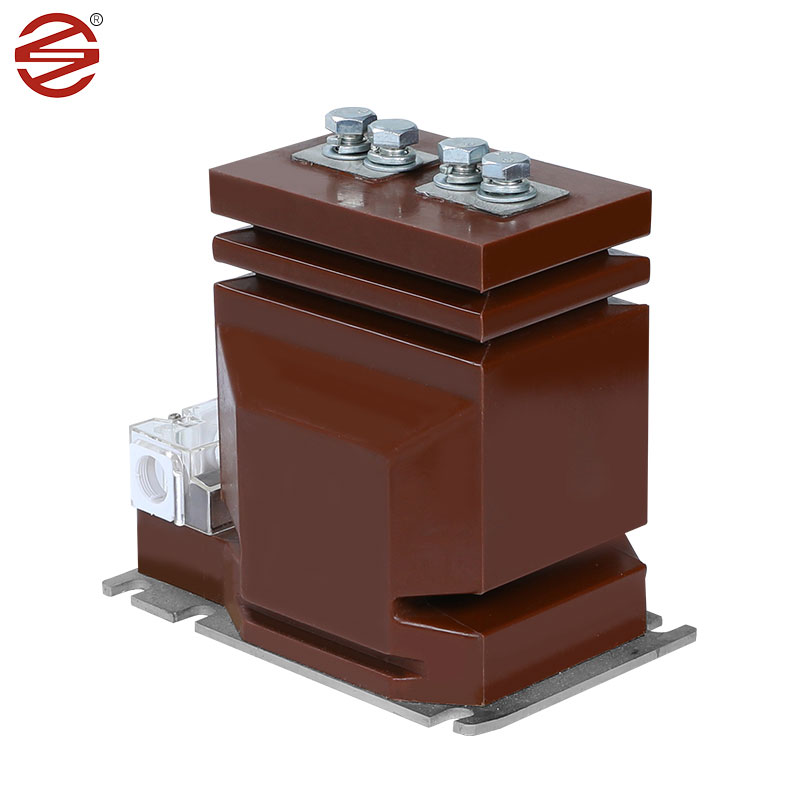

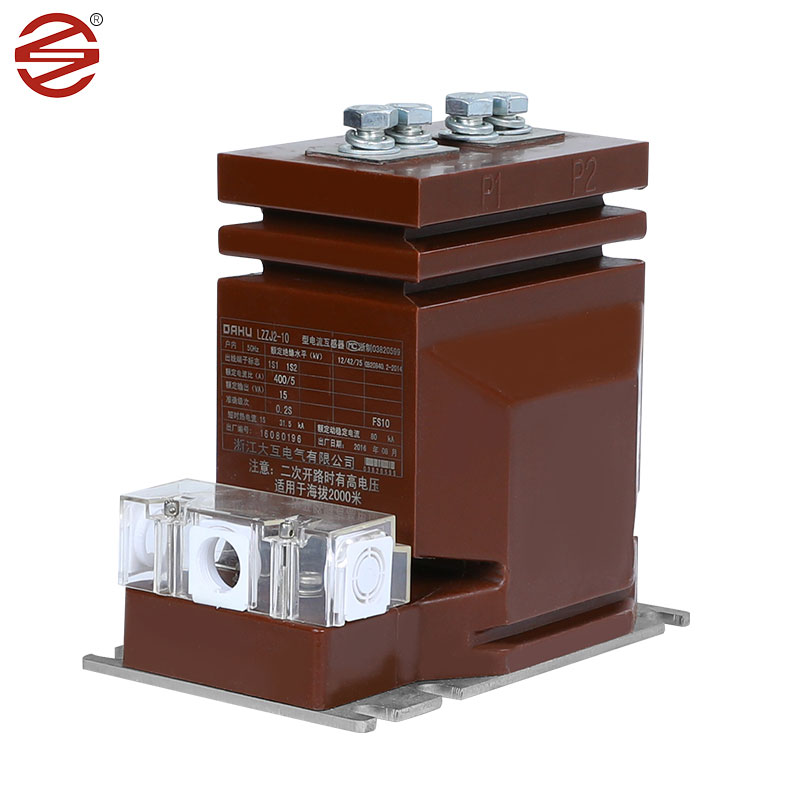

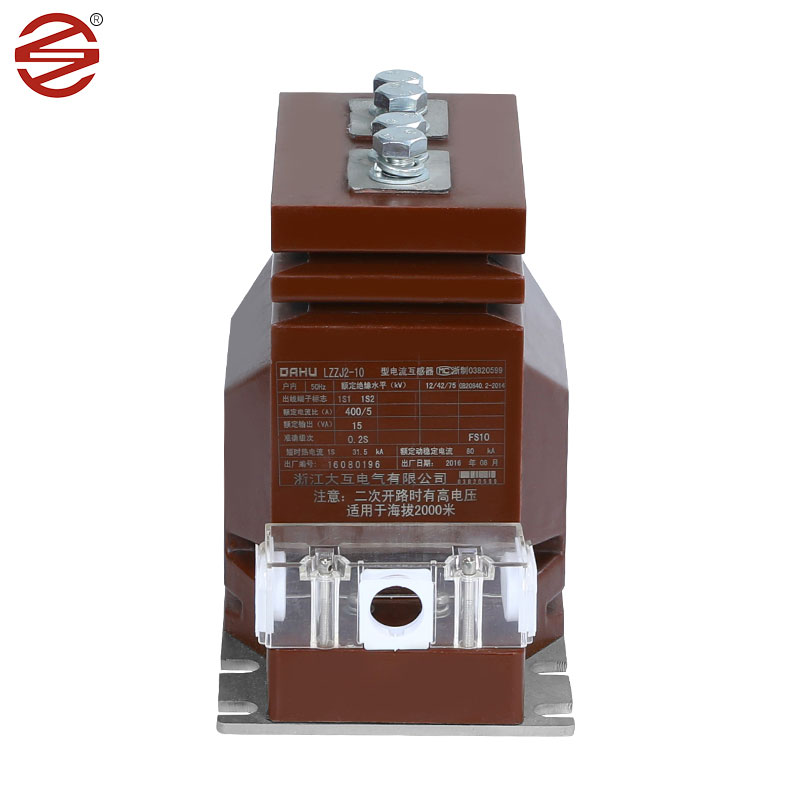

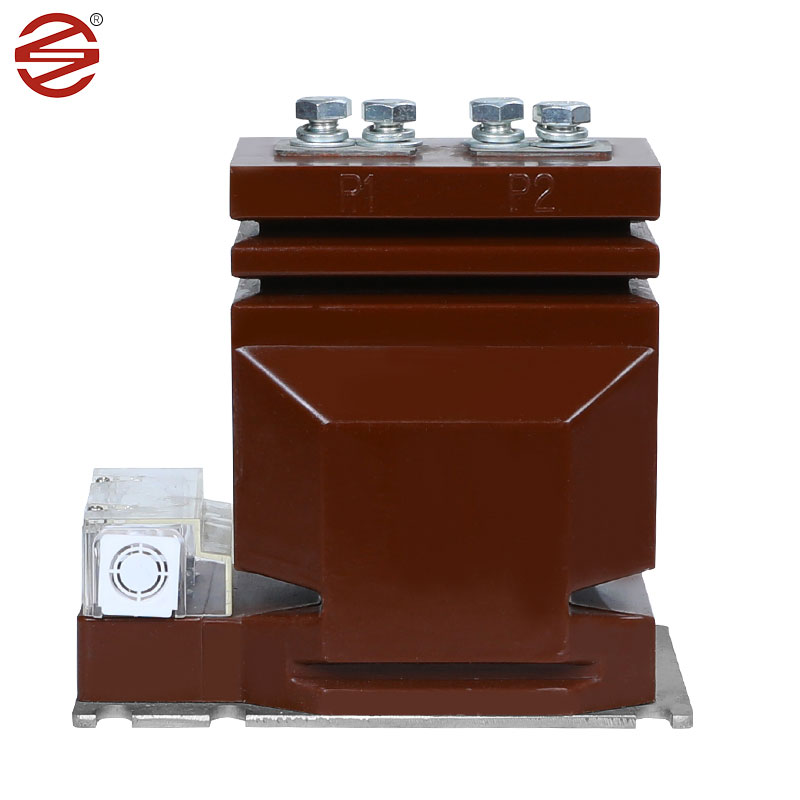

Transformador de corrente elétrico 11kv

O transformador de corrente Dahu Electric 11kv desempenha um papel fundamental no gabinete de distribuição interno, fornecendo uma solução poderosa para medição de corrente, monitoramento de energia elétrica e relés de proteção em sistemas CA monofásicos e trifásicos. Esses sistemas operam perfeitamente em frequências de 50 Hz ou 60 Hz, atendendo a uma ampla gama de requisitos elétricos para tensões de equipamentos de até 12 kV.

Enviar consulta

Descrição do produto

Chapas de aço silício laminadas a frio: O transformador de corrente Dahu Electric 11kv geralmente utiliza chapas de aço silício laminadas a frio em seu núcleo. Esses materiais são laminados a frio e possuem excelentes propriedades magnéticas, como alta permeabilidade e baixa perda de núcleo, o que os torna ideais para transformadores de corrente. Ao usar uma chapa de aço silício laminada a frio como material do núcleo, o transformador de corrente pode obter uma transferência de energia eficiente, melhorando assim a eficiência do sistema. Em comparação com outros materiais, as chapas de aço silício laminadas a frio apresentam menores ciclos de histerese e perdas de magnetização, o que significa menos desperdício de energia e menor consumo de energia. Portanto, o transformador de corrente utilizando este material pode reduzir o custo operacional do sistema e prolongar a vida útil do equipamento. Em geral, as chapas de aço silício laminadas a frio desempenham um papel importante nos sistemas de energia, fornecendo suporte confiável para transmissão e medição de energia.

Resina epóxi: A resina epóxi possui excelentes propriedades dielétricas e resistência mecânica, é a primeira escolha de material de isolamento de transformador de corrente de 11kV. As peças fundidas em epóxi fornecem isolamento confiável que protege os componentes internos contra falhas elétricas e fatores ambientais.

Cobre: Condutores de cobre são normalmente usados para enrolamentos em transformadores de corrente de 11kV. Esses materiais oferecem alta condutividade elétrica e durabilidade mecânica, permitindo a transmissão eficiente de sinais de corrente e ao mesmo tempo suportando tensões operacionais.

Material (Resina Epóxi): Os transformadores de corrente de 11kV são alojados em invólucros feitos de resina epóxi. A resina epóxi possui excelentes propriedades de isolamento, pode prevenir eficazmente o cruzamento de corrente ou tensão, para garantir a operação segura do circuito.

Possui resistência a altas temperaturas e pode se adaptar aos requisitos de trabalho em ambientes de alta temperatura. Possui boa resistência à corrosão, pode resistir à erosão de algumas substâncias químicas e prolongar a vida útil do transformador.

Possui bom desempenho de vedação, portanto, o transformador epóxi geralmente tem bom desempenho à prova d'água e à prova de umidade e é adequado para uso em ambientes úmidos. Em comparação com os transformadores imersos em óleo tradicionais, os transformadores epóxi geralmente têm peso mais leve e são fáceis de instalar e manter .

Parâmetro do transformador de corrente Dahu Electric 11kv

1.	Aplicativo	Medição
2	Instalação	Interior
3.	Construção	Elenco de resina epóxi tipo seco
4	Isolamento	Resina fundida
5.	Número de Fase	Solteiro
6.	Frequência nominal	50Hz
7.	Tensão nominal primária do sistema	11 kV Fase a Fase
8.	Tensão máxima do sistema	12 kV Fase a Fase
9.	Aterramento do Sistema	Efetivamente aterrado
10.	Nível de isolamento básico (1,2/50 μs.	75 quilovolts
11.	Tensão suportável de frequência de energia (1 min.50 Hz)	28 quilovolts
12. 13.	Razão: Alimentador 11kV Primário	10-20/5A Enrolamento Único
14.	Secundário	Enrolamento Único
15.	Classe de precisão	0,2/0,25 para medição
16.	Fardo a) para Medição	7,5-10VA
17.	Classificação atual de curto prazo	Mínimo 10 kA por 1 segundo
18.	Classificação atual estendida	120% da corrente nominal
19.	Acima da classificação atual	<10A
20.	Distância de fuga	25 mm/KV (mínimo
21.	Padrão	Design, fabricação, teste, instalação e o Desempenho devem estar de acordo com as últimas edições do IBC 61869-1 e IEC 61869-2
