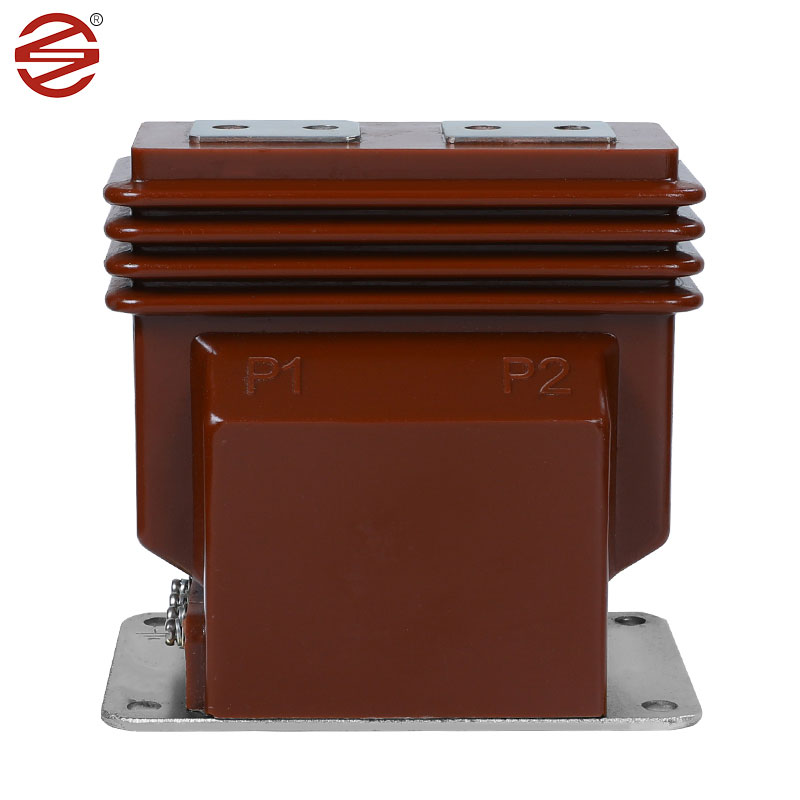

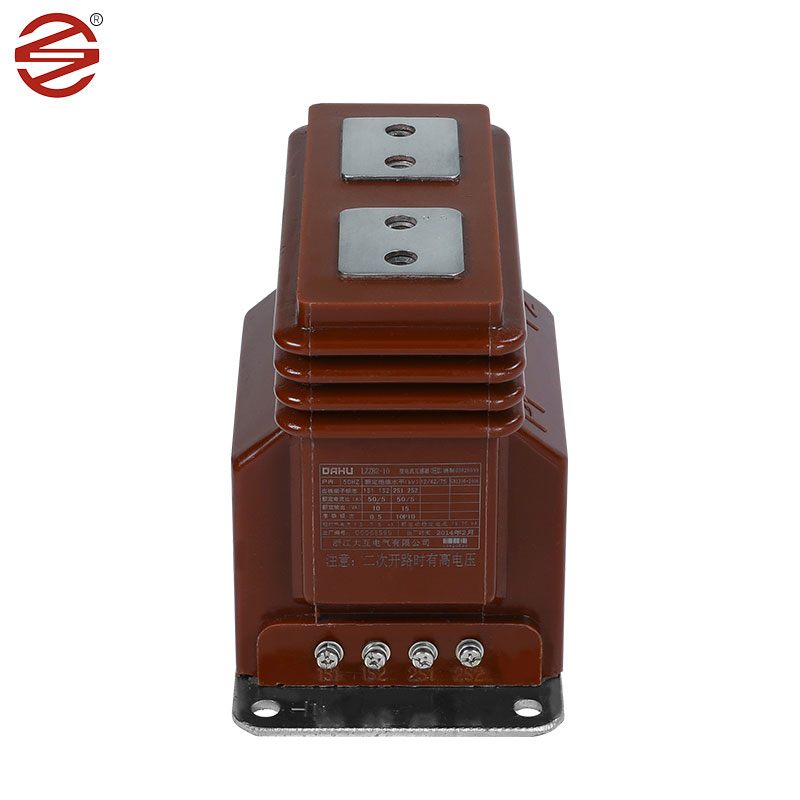

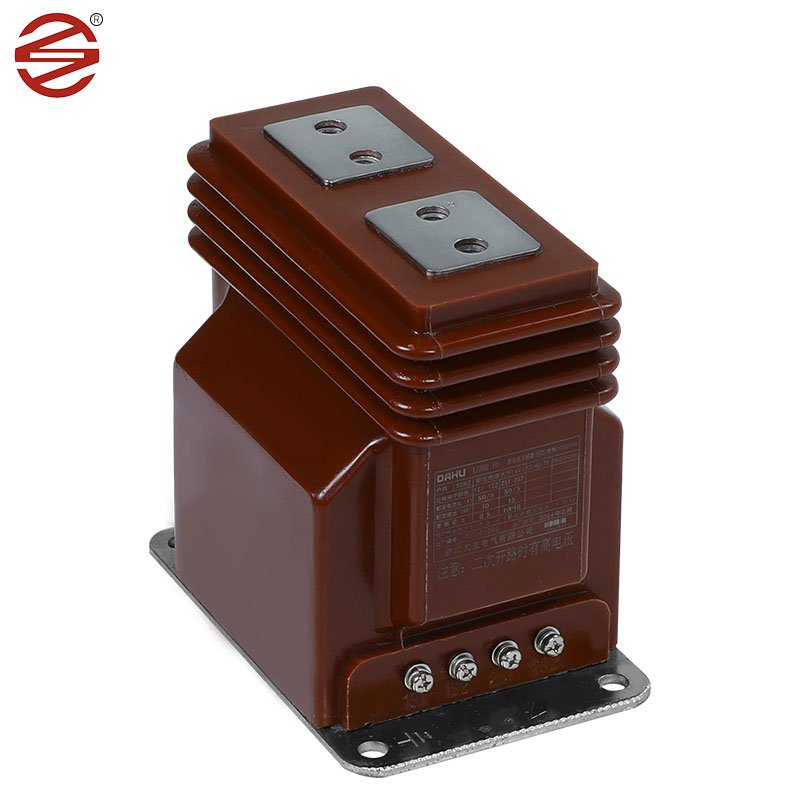

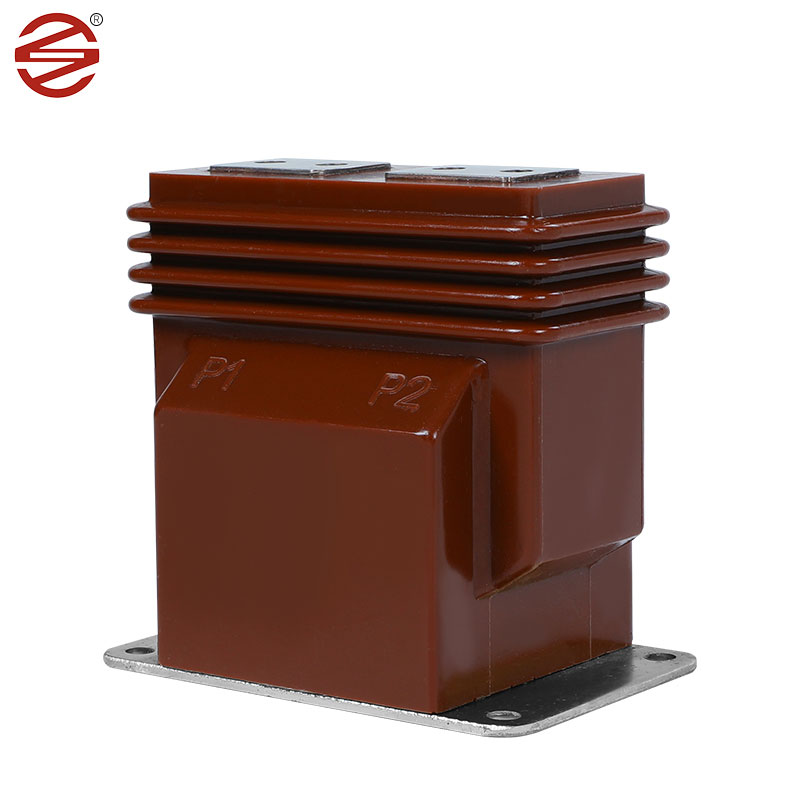

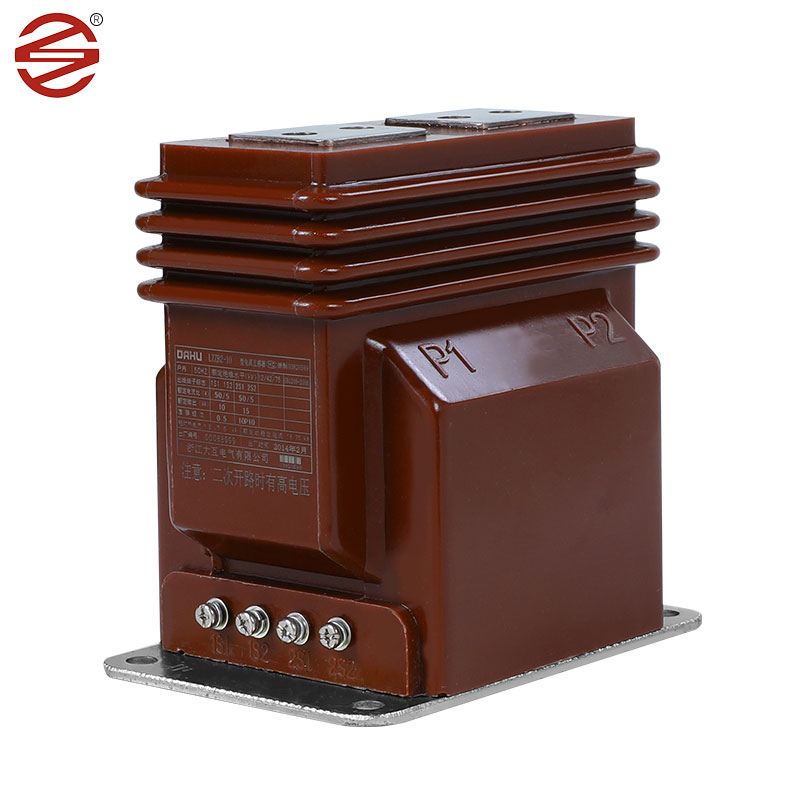

Transformador de corrente elétrico 10kv

O transformador de corrente elétrico de 10kv desempenha um papel fundamental em gabinetes de distribuição internos, oferecendo soluções robustas para medição de corrente, monitoramento de energia elétrica e relés de proteção em sistemas CA monofásicos e trifásicos. Esses sistemas operam perfeitamente em frequências de 50 Hz ou 60 Hz, atendendo a uma ampla gama de necessidades elétricas com tensões de equipamentos que chegam a até 12 kV.

Enviar consulta

Descrição do produto

Chapas de aço silício laminadas a frio: Os transformadores de corrente de 10kV geralmente utilizam chapas de aço silício laminadas a frio em seu núcleo. Esses materiais possuem excelentes propriedades magnéticas, como alta permeabilidade e baixa perda de núcleo, garantindo transferência eficiente de energia e mínima dissipação de energia.

Resina Epóxi: A resina epóxi é um material isolante preferido para transformadores de corrente de 10kV devido às suas propriedades dielétricas superiores e resistência mecânica. A fundição de resina epóxi fornece isolamento confiável, protegendo os componentes internos contra falhas elétricas e fatores ambientais.

Cobre: Condutores de cobre são normalmente usados para enrolamentos em transformadores de corrente de 10kV. Esses materiais oferecem alta condutividade elétrica e durabilidade mecânica, permitindo a transmissão eficiente de sinais de corrente e ao mesmo tempo suportando tensões operacionais.

Material (Resina Epóxi): Os transformadores de corrente de 10kV são alojados em invólucros feitos de resina epóxi. A resina epóxi possui excelentes propriedades de isolamento, pode prevenir eficazmente o cruzamento de corrente ou tensão, para garantir a operação segura do circuito. Possui resistência a altas temperaturas e pode se adaptar aos requisitos de trabalho em ambientes de alta temperatura.

Possui boa resistência à corrosão, pode resistir à erosão de algumas substâncias químicas e prolongar a vida útil do transformador. Possui bom desempenho de vedação, portanto, o transformador epóxi geralmente tem bom desempenho à prova d'água e à prova de umidade e é adequado para uso em ambientes úmidos ambientes.Em comparação com os transformadores imersos em óleo tradicionais, os transformadores epóxi geralmente são mais leves e fáceis de instalar e manter.

Parâmetro do transformador de corrente elétrico 10kv

1.	Aplicativo	Medição
2.	Instalação	Interior.
3.	Construção	Elenco de resina epóxi tipo seco
4.	Isolamento	Resina fundida
5.	Número de Fase	Solteiro
6.	Frequência nominal	50Hz
7.	Tensão nominal primária do sistema	50Hz
7.	Tensão nominal primária do sistema	11 kV Fase a Fase
8.	Tensão máxima do sistema	12kV Fase a Fase
9.	Aterramento do Sistema	Efetivamente aterrado
10.	Nível de isolamento básico (1,2/50μ seg.)	75 quilovolts
11.	Tensão suportável de frequência de energia (1 min.50 Hz).	28 quilovolts
12. 13.	Razão: Alimentador 11kV Primário	10-20/5A Enrolamento Único
14.	Secundário	Enrolamento Único
15.	Classe de precisão	0,2/0,2S para medição
16.	Fardo: a) para Medição	7,5-10VA
17.	Classificação atual de curto prazo	Mínimo 10 kA por 1 segundo.
18.	Classificação atual estendida	120% da corrente nominal
19.	Classificação acima da atual	<10A
20.	Distância de fuga	25 mm/KV (mínimo)
21.	Padrão	Design, fabricação, teste, instalação e o Desempenho devem estar de acordo com as últimas edições da IEC 61869-1 e IEC 61869-2.
