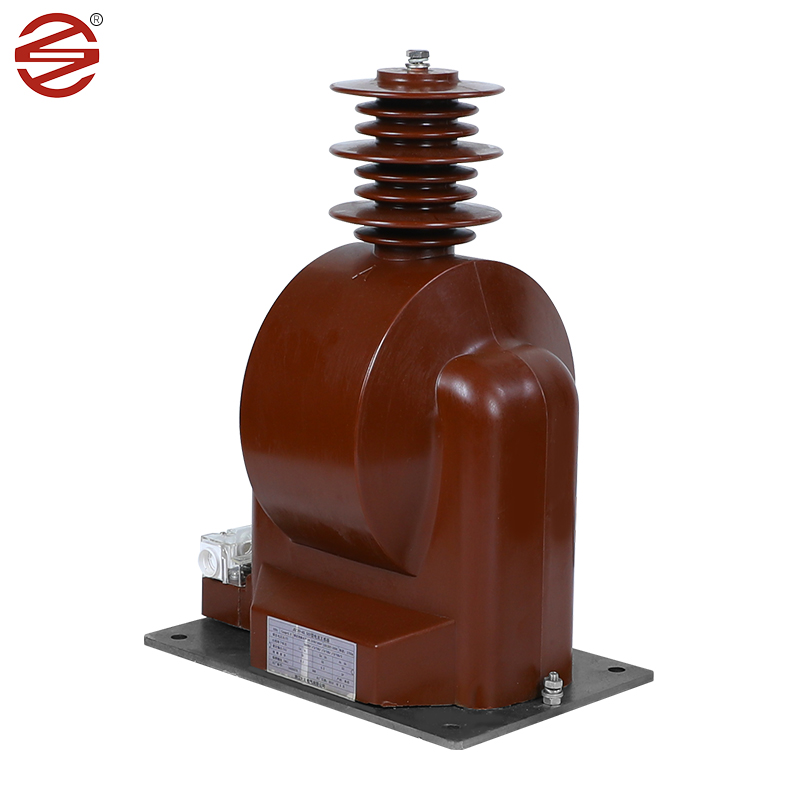

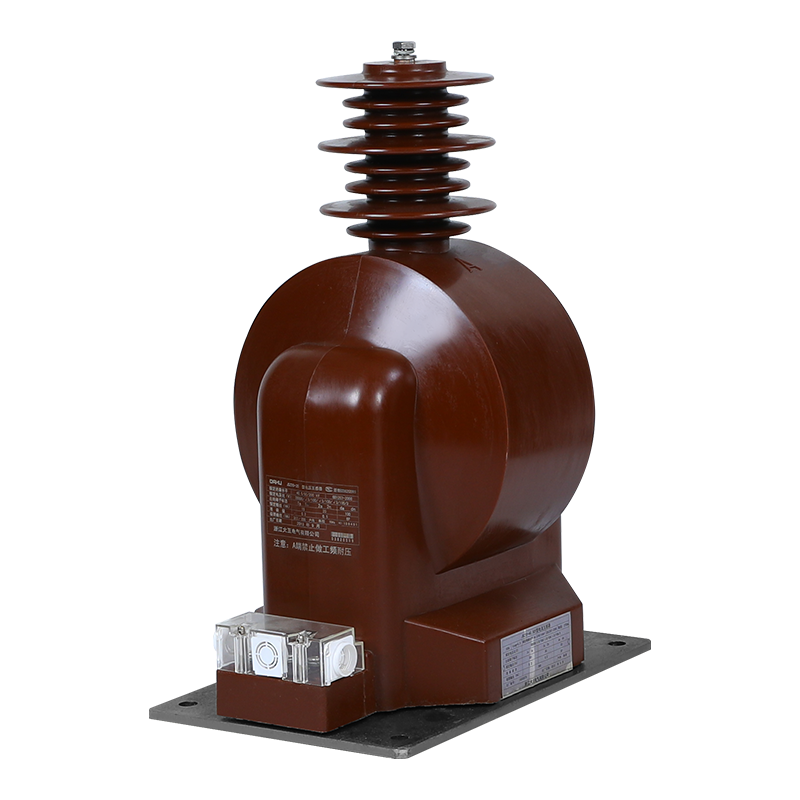

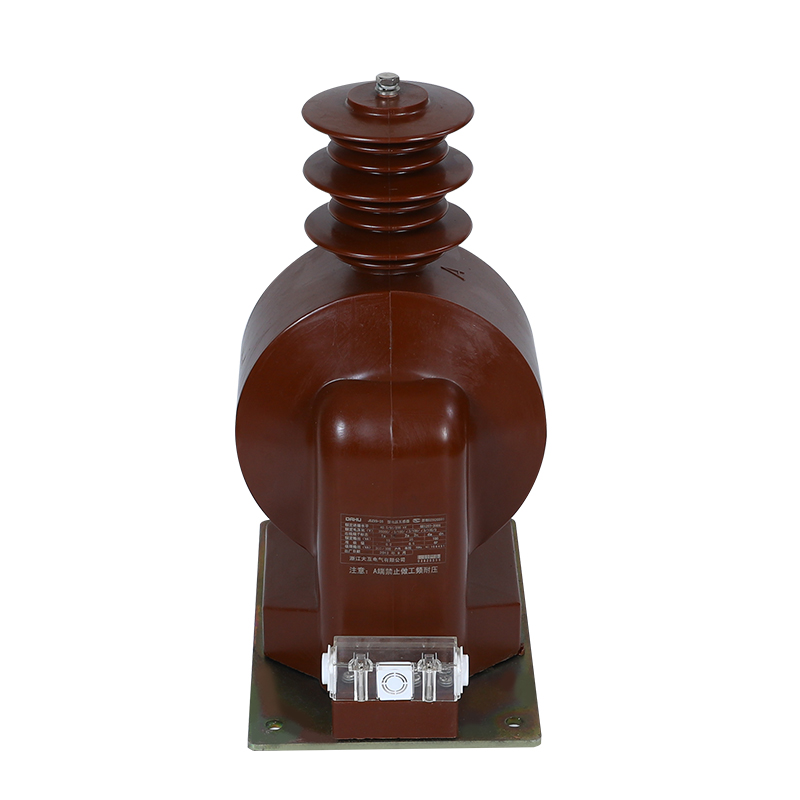

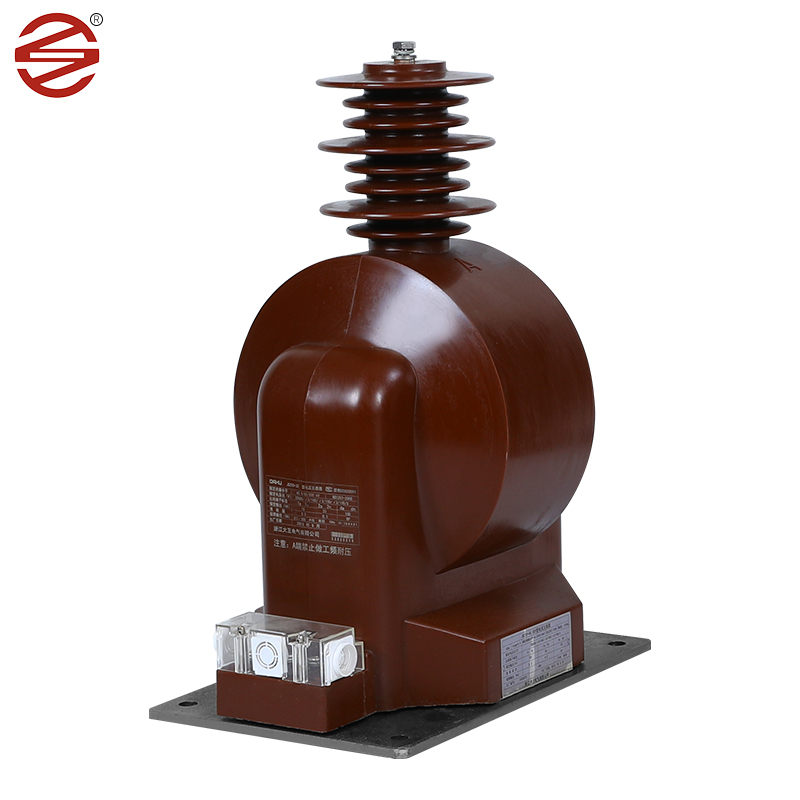

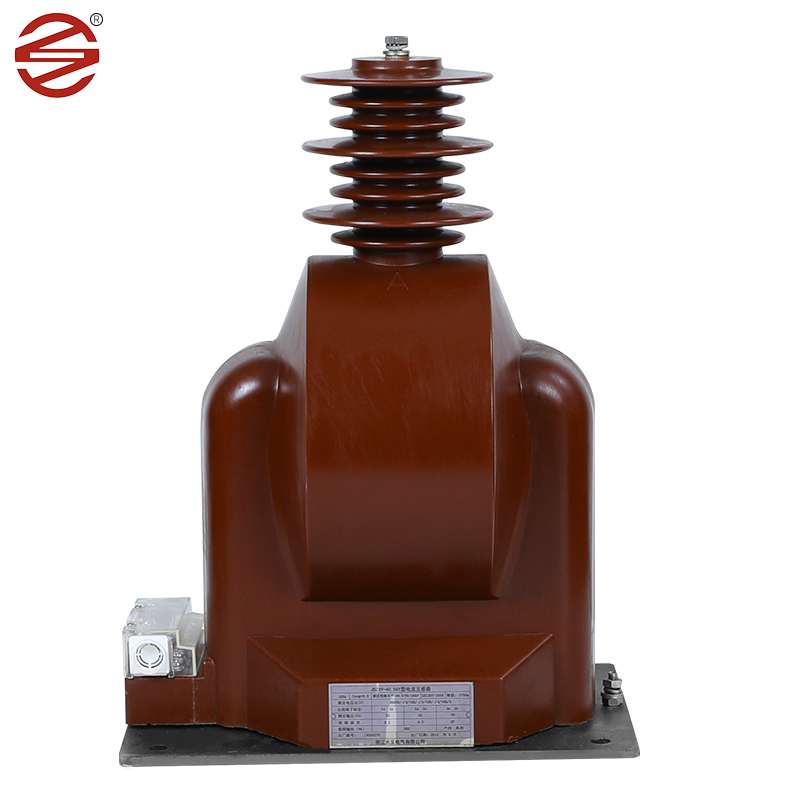

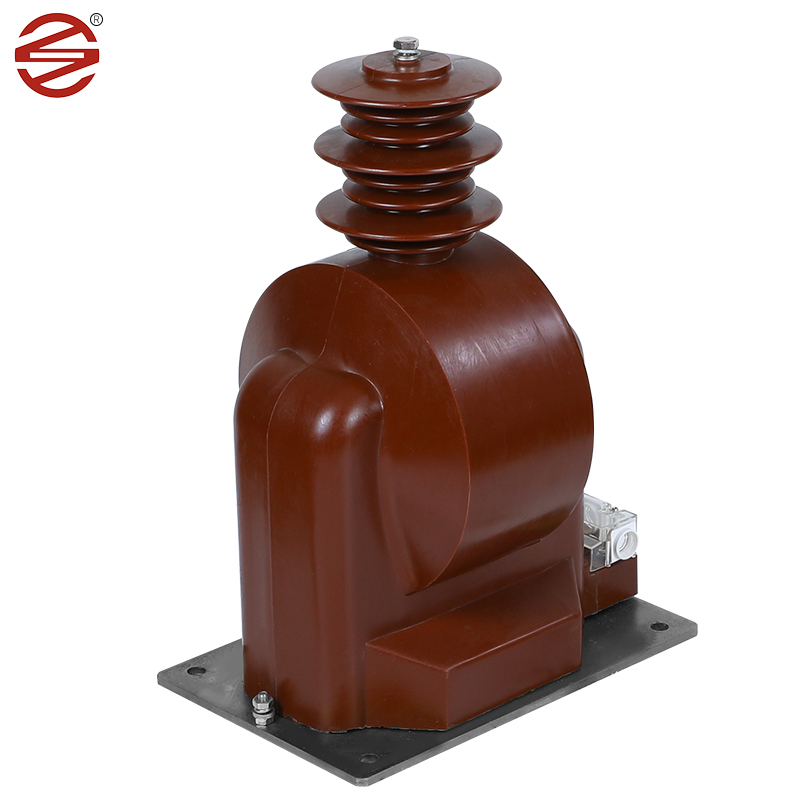

Transformador de tensão de 36kV

O transformador de tensão de 36kV fabricado pela Dahu Electric é um componente essencial nos armários internos, desempenhando um papel crucial nos sistemas elétricos modernos. Ele não apenas mede a tensão, mas também executa tarefas importantes, como monitoramento de energia elétrica e garantia a operação suave de relés de proteção nos sistemas CA tríssom e trifásica.

Enviar consulta

Descrição do produto

Introdução ao produto

Folha de aço de silício laminada a frio: Devido às suas excelentes propriedades magnéticas, é amplamente utilizada como o material central do transformador de tensão de 36kV na indústria de energia. A folha de aço de silício laminada a frio tem as características de alta permeabilidade e baixa perda de núcleo, o que faz com que ele tenha um excelente desempenho de transferência de energia. Eles são capazes de conduzir com eficiência campos magnéticos, converter energia elétrica em energia magnética e transmiti -la para outros dispositivos elétricos.

Resina epóxi: A resina epóxi é um material amplamente utilizado, com excelentes propriedades dielétricas e força mecânica. Especialmente adequado como material de isolamento primário do transformador de tensão de 36kV. As propriedades dielétricas das resinas epóxi se referem à sua capacidade de resistir ao fluxo de tensão, essencial para garantir a operação segura e eficiente de equipamentos elétricos. Devido à sua alta resistência dielétrica, as resinas epóxi podem suportar altos níveis de tensão sem quebrar, tornando -os ideais para o isolamento do transformador de tensão.

Além de suas propriedades dielétricas, a resina epóxi também oferece resistência mecânica excepcional. Possui uma resistência à tração alta, o que significa que pode suportar estresse mecânico significativo sem deformar ou quebrar. Isso o torna altamente confiável na proteção dos componentes internos dos transformadores de tensão de forças e vibrações externas.

A fundição epóxi é a resina epóxi derramada no molde para fornecer isolamento confiável para o transformador de tensão. O processo de fundição garante uma camada de isolamento uniforme e sem costura que efetivamente impede a quebra e vazamento elétrico. Além disso, o isolamento também bloqueia a umidade, poeira, produtos químicos e outros fatores ambientais, aumentando ainda mais a proteção dos componentes internos. Esse método de fabricação garante a qualidade e a confiabilidade das peças fundidas, tornando -o um dos materiais de isolamento comumente usados na indústria de energia.

Cobre: os condutores de cobre são normalmente usados para enrolamentos no transformador de tensão de 36kV. Esses materiais oferecem alta condutividade elétrica e durabilidade mecânica, permitindo a transmissão eficiente dos sinais de corrente enquanto suporta tensões operacionais.

Superioridade do produto

Nosso revestimento de parafusos e placa inferior atinge 8um/min, que é mais à prova de umidade e à prova de ferrugem. O brilho é melhor.

1.	Aplicativo	Medição
2.	1nstallation	Interior
3.	Construção	Elenco de resina epóxi do tipo seco
4.	Isolamento	Resina fundida
5.	Número de fase	Solteiro
6.	Frequência nominal	50 Hz
7.	Tensão nominal primária do sistema	Fase de 33 kV para fase
8.	Tensão máxima do sistema	36 kV fase para fase
9.	Systen Feething	Efetivamente aterrado
10.	Nível básico de isolamento (1,2/50 U Sec.	170 KV
11.	Frequência de potência suporta tensão (1 min.50 Hz)	70 kV
12. 13.	Razão: 11kV alimentador Primário	400/5A Enrolamento único
14.	Secundário	Enrolamento único
15.	Classe Accuraoy	0,2/0,2s para medição
16.	Fardo a) para medição	10-15 VA
17.	Classificação atual de tempo curto	Mínimo 80 ka para 1 seg
18.	Classificação de curios estendida	120%da corrente nominal
19.	Distância de fluência	30 mm/kV (mínimo)
20.	Padrão	Projeto, fabricação, teste, instalação e o desempenho estará de acordo com as últimas edições da IEC 61869-1 e IEC 61869-2
