Dahu Electric é um fabricante profissional líder de transformador de corrente de 36kv na China com alta qualidade e preço razoável. Bem-vindo a entrar em contato conosco.
Chapa de aço silício laminada a frio: Devido às suas excelentes propriedades magnéticas, é amplamente utilizada como material central do transformador de corrente de 36kV na indústria de energia elétrica. A chapa de aço silício laminada a frio possui características de alta permeabilidade e baixa perda de núcleo, o que a torna excelente na transmissão de energia. Eles são capazes de conduzir campos magnéticos com eficiência, converter energia elétrica em energia magnética e transmiti-la a outros dispositivos elétricos.
Resina epóxi: A resina epóxi é um material amplamente utilizado com excelentes propriedades dielétricas e resistência mecânica. Especialmente adequado como material de isolamento primário de transformador de corrente de 36kV. As propriedades dielétricas das resinas epóxi referem-se à sua capacidade de resistir ao fluxo de corrente, essencial para garantir o funcionamento seguro e eficiente dos equipamentos elétricos. Devido à sua alta rigidez dielétrica, as resinas epóxi podem suportar altos níveis de tensão sem quebrar, tornando-as ideais para isolamento de transformadores de corrente.
Além de suas propriedades dielétricas, a resina epóxi também oferece excepcional resistência mecânica. Possui alta resistência à tração, o que significa que pode suportar esforços mecânicos significativos sem deformar ou quebrar. Isto o torna altamente confiável na proteção de componentes internos de transformadores de corrente contra forças e vibrações externas.
As peças fundidas de epóxi são feitas despejando resina epóxi em um molde para fornecer isolamento confiável para transformadores de corrente. O processo de fundição garante uma camada de isolamento uniforme e contínua que evita efetivamente falhas elétricas e vazamentos. Além disso, o isolamento bloqueia a umidade, poeira, produtos químicos e outros fatores ambientais, aumentando ainda mais a proteção dos componentes internos. Este método de fabricação garante a qualidade e confiabilidade das peças fundidas, tornando-o um dos materiais de isolamento comumente utilizados na indústria de energia.
Cobre: Condutores de cobre são normalmente usados para enrolamentos em transformadores de corrente de 36kV. Esses materiais oferecem alta condutividade elétrica e durabilidade mecânica, permitindo a transmissão eficiente de sinais de corrente e ao mesmo tempo suportando tensões operacionais.

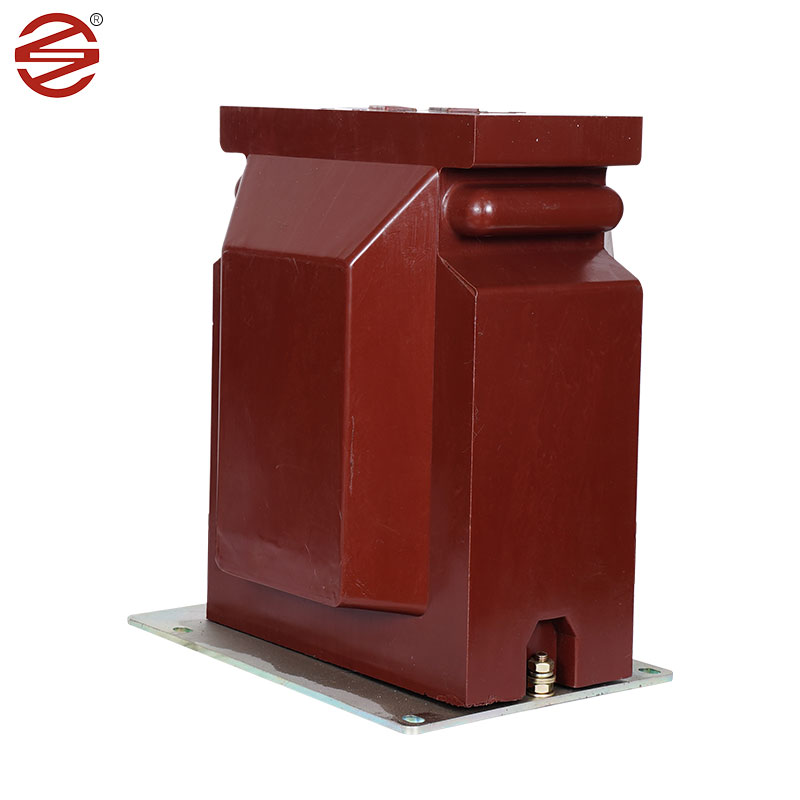

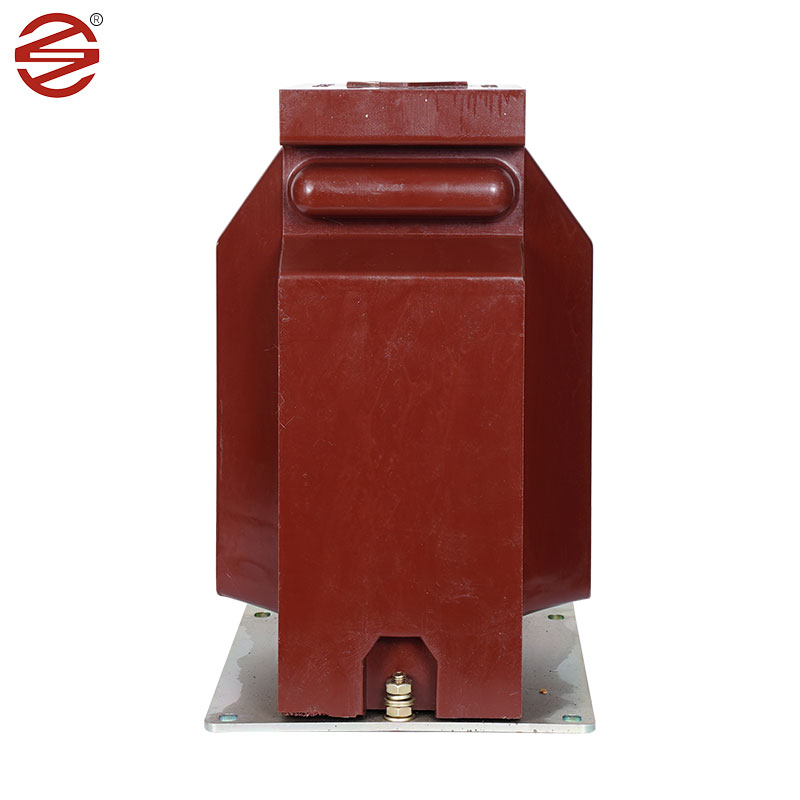

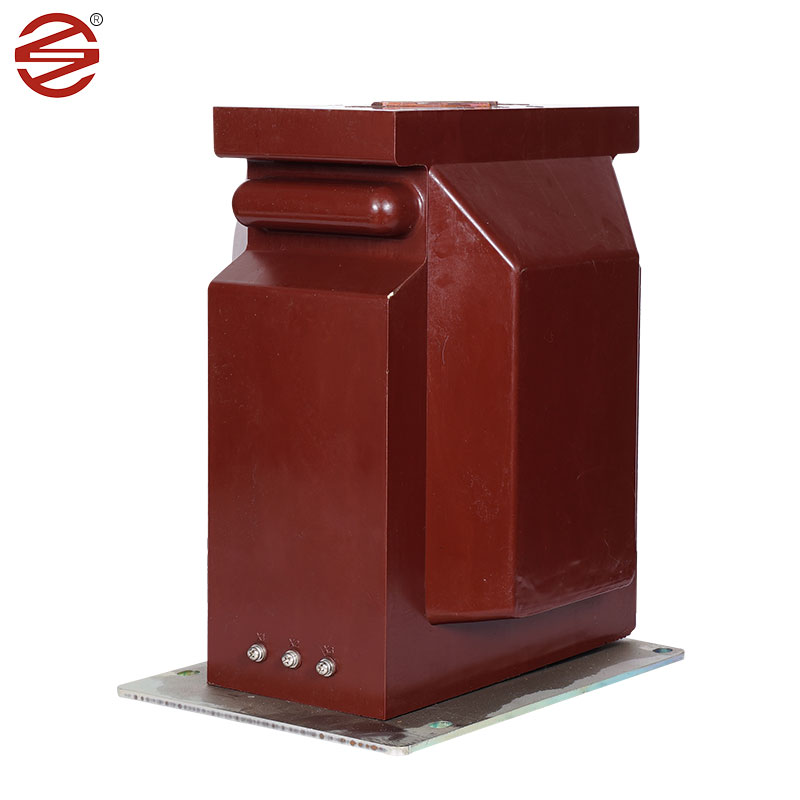

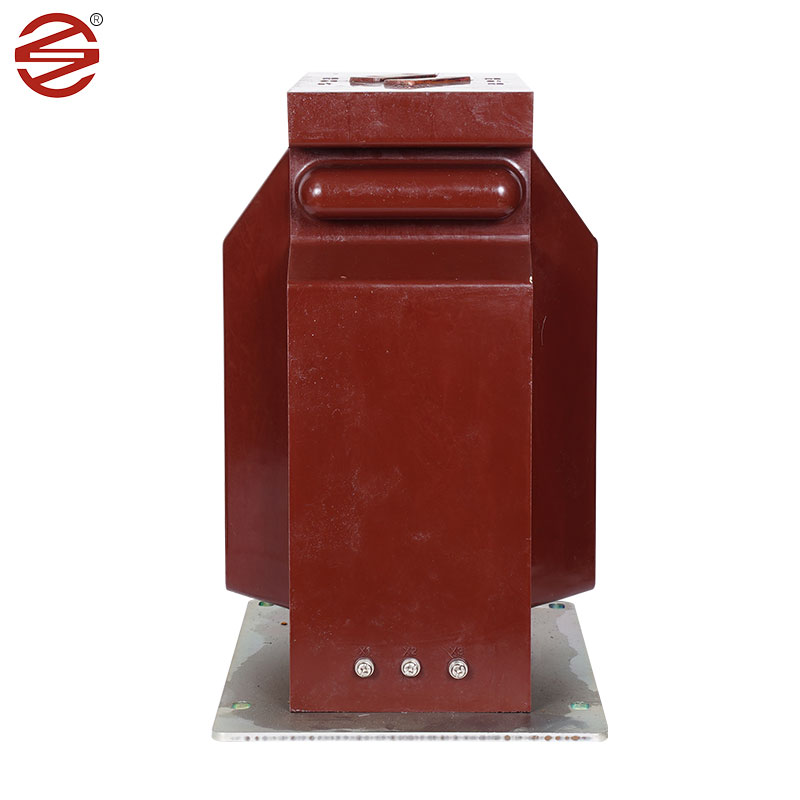

O transformador de corrente de 36kV fabricado pela DAHU ELECTRIC é um componente essencial em armários de distribuição internos, desempenhando um papel crucial nos sistemas elétricos modernos. Ele não apenas mede corrente, mas também executa tarefas importantes, como monitoramento de energia elétrica e garantia do bom funcionamento de relés de proteção em sistemas CA monofásicos e trifásicos.
Além das suas capacidades funcionais, o transformador de corrente 36kV da DAHU ELECTRIC é conhecido pelo seu compromisso com a qualidade e inovação. Incorpora recursos avançados, passa por testes rigorosos e está em conformidade com os padrões da indústria, garantindo um desempenho confiável.
Nosso revestimento de parafusos e placa inferior atinge 8um/min, o que é mais à prova de umidade e ferrugem. O brilho é melhor.
1. | Aplicativo | Medição |
2. | Instalação | Interior |
3. | Construção | Elenco de resina epóxi tipo seco |
4. | Isolamento | Elenco de Rein |
5. | Número de Fase | Solteiro |
6. | Frequência nominal | 50Hz |
7. | Tensão nominal primária do sistema | 33 kV Fase a Fase |
8. | Tensão máxima do sistema | 36 kV Fase a Fase |
9. | Sistema de aterramento | Efetivamente aterrado |
10. | Nível de isolamento básico (1,2/50 u seg. | 170 quilovolts |
11. | Tensão suportável de frequência de energia (1 min.50 Hz) |
70 quilovolts |
12. 13. |
Razão: Alimentador 11kV Primário |
400/5A Enrolamento Único |
14. | Secundário | Enrolamento Único |
15. | Classe de precisão | 0,2/0,2S para medição |
16. | Fardo a) para Medição |
10-15 VA |
17. | Classificação atual de curto prazo | Mínimo 80 kA por 1 segundo |
18. | Classificação atual estendida | 120% da corrente nominal |
19. | Distância de fuga | 30 mm/KV (mínimo) |
20. | Padrão | Design, fabricação, teste, instalação e o Desempenho devem estar de acordo com as últimas edições da IEC 61869-1 e IEC 61869-2 |
