Bem-vindo ao nosso transformador de corrente de 24kv no atacado, todas as solicitações dos clientes são respondidas dentro de 24 horas. Dahu Electric é o fabricante profissional, gostaríamos de fornecer a você um transformador de corrente de 24kv e ofereceremos o melhor serviço pós-venda e entrega pontual.
Chapa de aço silício laminada a frio: Devido às suas excelentes propriedades magnéticas, a chapa de aço silício laminada a frio é frequentemente usada como material central do transformador de corrente de 24kV. Esses materiais possuem alta permeabilidade e baixa perda de núcleo, tornando-os eficientes para transferência de energia. Eles têm menos loops de histerese e perdas de magnetização em comparação com alternativas, resultando em menos desperdício de energia e menor consumo de energia.
Resina epóxi: A resina epóxi é um material altamente versátil e amplamente utilizado em diversas indústrias, devido às suas excepcionais propriedades dielétricas e resistência mecânica. É particularmente preferido como material de isolamento primário para transformadores de corrente de 24kV. As propriedades dielétricas da resina epóxi referem-se à sua capacidade de resistir ao fluxo de corrente elétrica, o que é crucial para garantir a operação segura e eficiente de equipamentos elétricos. Graças à sua alta rigidez dielétrica, a resina epóxi pode suportar altos níveis de tensão sem quebrar, tornando-a a escolha ideal para isolamento em transformadores de corrente.
Além de suas propriedades dielétricas, a resina epóxi também oferece excepcional resistência mecânica. Possui alta resistência à tração, o que significa que pode suportar esforços mecânicos significativos sem deformar ou quebrar. Isto o torna altamente confiável na proteção de componentes internos de transformadores de corrente contra forças e vibrações externas.
As peças fundidas de epóxi são feitas despejando resina epóxi em um molde para fornecer isolamento confiável para transformadores de corrente. O processo de fundição garante uma camada de isolamento uniforme e contínua que evita efetivamente falhas elétricas e vazamentos. A camada de isolamento também pode bloquear umidade, poeira, produtos químicos e outros fatores ambientais para aumentar ainda mais a proteção dos componentes internos.
Cobre: Condutores de cobre são normalmente usados para enrolamentos em transformadores de corrente de 24kV. Esses materiais oferecem alta condutividade elétrica e durabilidade mecânica, permitindo a transmissão eficiente de sinais de corrente e ao mesmo tempo suportando tensões operacionais.

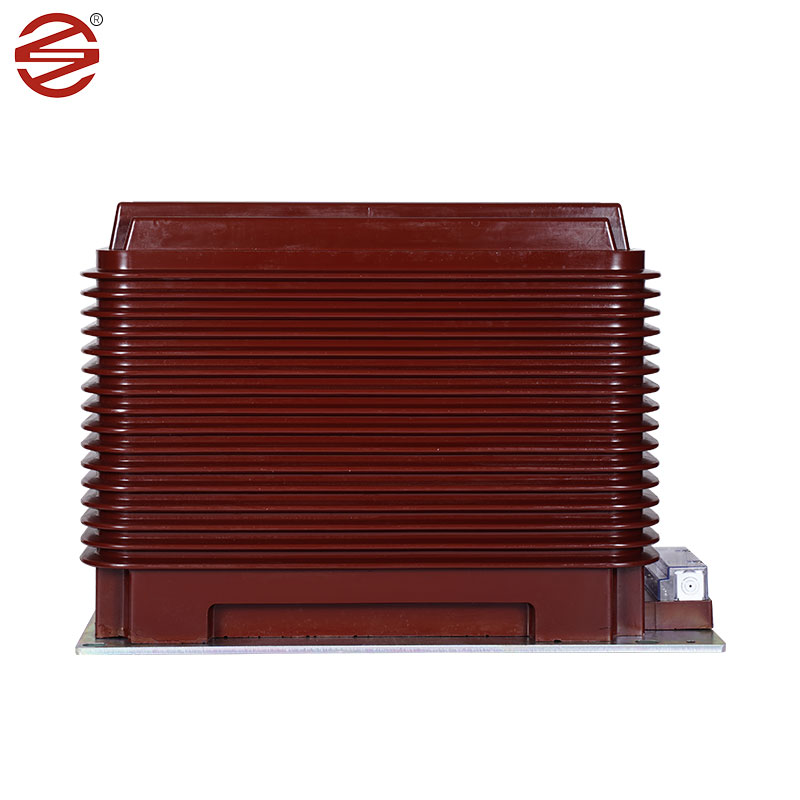

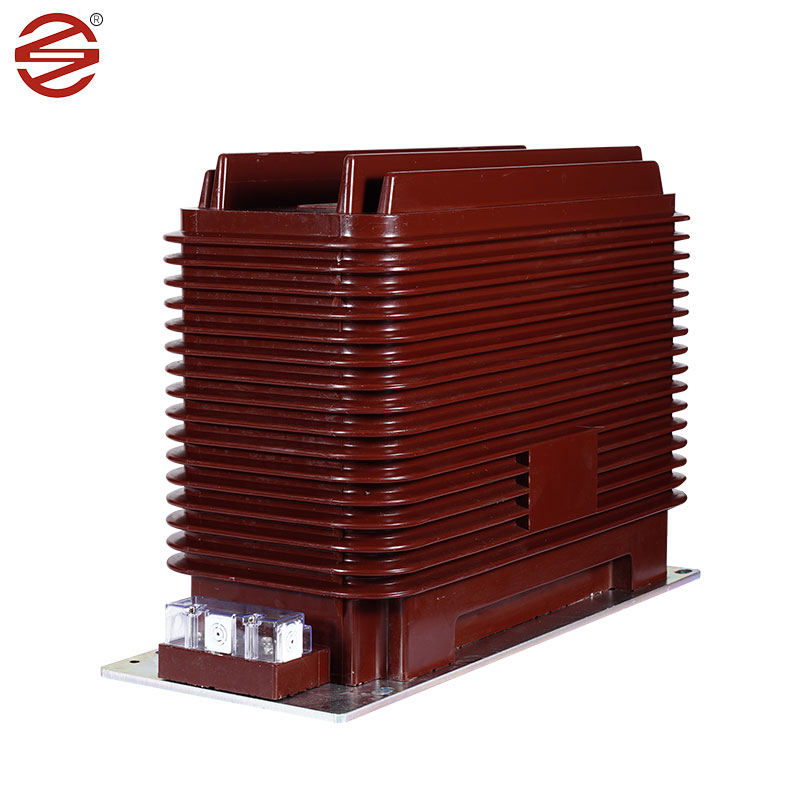

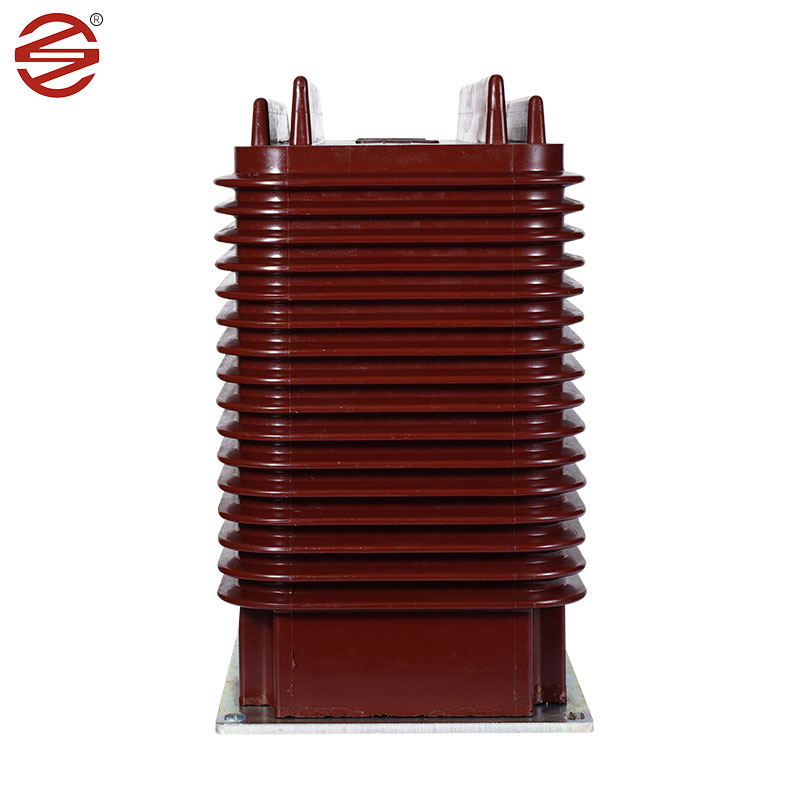

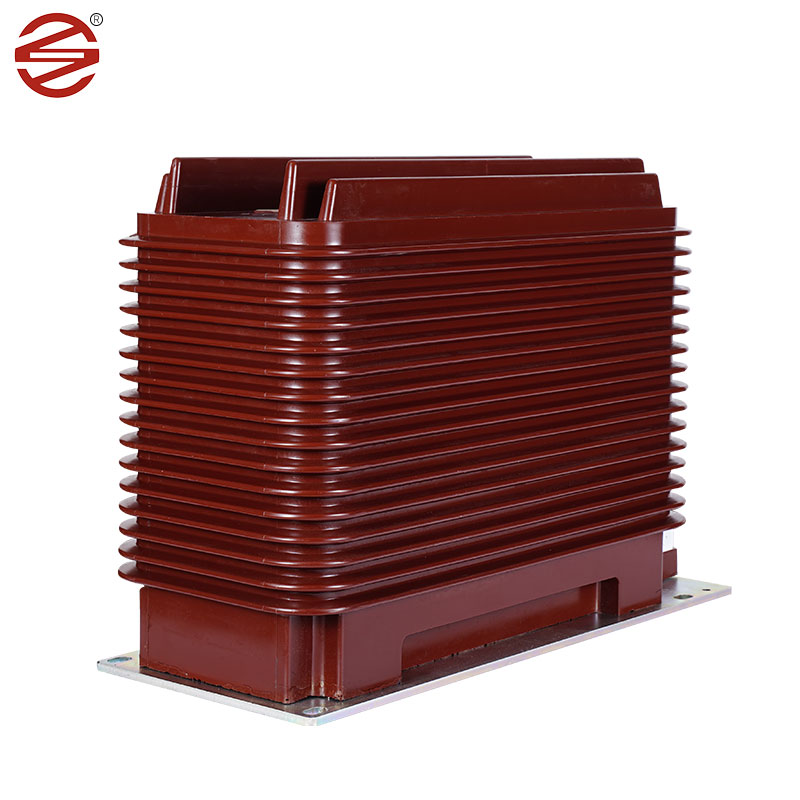

O transformador de corrente de 24kV fabricado pela DAHU ELECTRIC é um componente essencial em armários de distribuição internos, desempenhando um papel crucial nos sistemas elétricos modernos. Ele não apenas mede corrente, mas também executa tarefas importantes, como monitoramento de energia elétrica e garantia do bom funcionamento de relés de proteção em sistemas CA monofásicos e trifásicos.
Além das suas capacidades funcionais, o transformador de corrente 24kV da DAHU ELECTRIC é conhecido pelo seu compromisso com a qualidade e inovação. Incorpora recursos avançados, passa por testes rigorosos e está em conformidade com os padrões da indústria, garantindo um desempenho confiável.
Nosso revestimento de parafusos e placa inferior atinge 8um/min, o que é mais à prova de umidade e ferrugem. O brilho é melhor.
1. | Aplicativo | Medição |
2. | Instalação | Interior |
3. | Construção | Elenco de resina epóxi tipo seco |
4. | Isolamento | Resina fundida |
5. | Número de Fase | Solteiro |
6. | Frequência nominal | 50Hz |
7. | Tensão nominal primária do sistema | 22 kV Fase a Fase |
8. | Tensão máxima do sistema | 24 kV Fase a Fase |
9. | Aterramento do Sistema | Efetivamente aterrado |
10. | Nível de isolamento básico (1,2/50 u seg. | 125 quilovolts |
11. | Tensão suportável de frequência de energia (1 min.50 Hz) |
50 quilovolts |
12. 13. |
Me denuncie: Alimentador 11kV Primário |
200/5A Enrolamento Único |
14. | Secundário | Enrolamento Único |
15. | Classe de precisão | 0,2/0,25 para medição |
16. | Fardo a) para Medição |
10-15 VA |
17. | Classificação atual de curto prazo | Mínimo 80 kA por 1 segundo |
18. | Classificação atual estendida | 120% da corrente nominal |
19. | Distância de fuga | 28 mm/KV (mínimo) |
20. | Padrão | Design, fabricação, teste, instalação e o Desempenho devem estar de acordo com as últimas edições da IEC 61869-1 e IEC 61869-2 |
