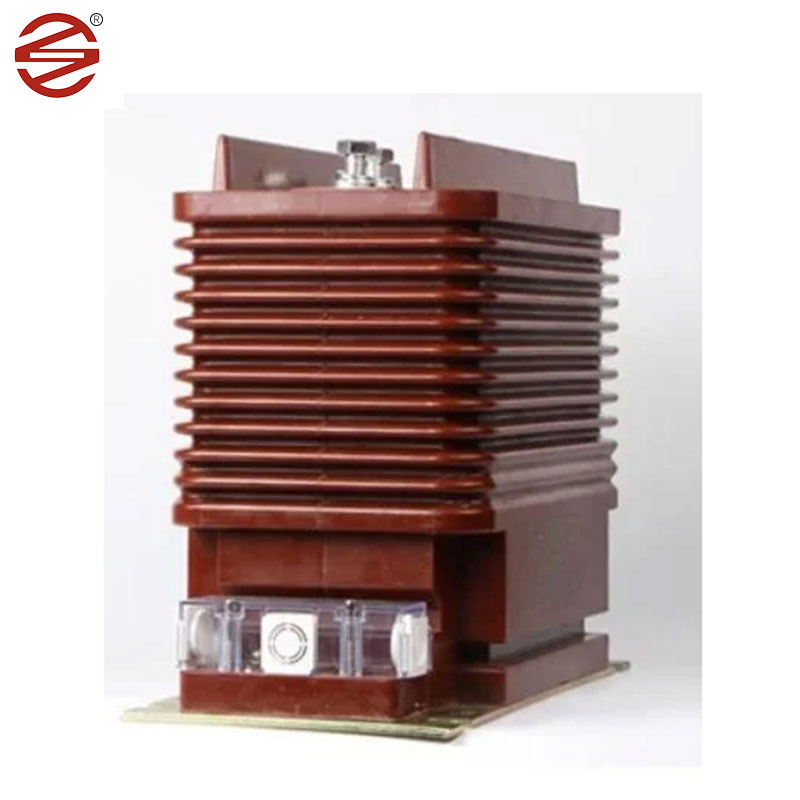

Transformador de corrente 20kv

O transformador de corrente de 20kV fabricado pela DAHU ELECTRIC destaca-se como um componente indispensável em armários de distribuição internos, desempenhando um papel fundamental nos sistemas elétricos modernos. Suas funcionalidades multifacetadas vão muito além da mera medição de corrente, abrangendo tarefas vitais, como monitoramento de energia elétrica e operação contínua de relés de proteção em sistemas CA monofásicos e trifásicos.

Enviar consulta

Descrição do produto

Além da sua capacidade funcional, o transformador de corrente de 20kV da DAHU ELECTRIC exemplifica um compromisso com a qualidade e a inovação. Seus recursos avançados, juntamente com testes rigorosos e conformidade com os padrões da indústria, inspiram confiança em seu desempenho e confiabilidade.

Chapa de aço silício laminada a frio: o transformador de corrente de 20kV geralmente usa chapa de aço silício laminada a frio como núcleo devido às suas excelentes propriedades magnéticas. Esses materiais apresentam alta permeabilidade e baixa perda de núcleo, tornando-os ideais para transferência eficiente de energia. Eles têm loops de histerese e perdas de magnetização mais baixos em comparação com outras opções, resultando em menos desperdício de energia e menor consumo de energia.

Resina epóxi: A resina epóxi é um material versátil e amplamente utilizado em diversas indústrias devido às suas excelentes propriedades dielétricas e resistência mecânica. É particularmente preferido como material de isolamento primário para transformadores de corrente de 20kV.

As propriedades dielétricas da resina epóxi referem-se à sua capacidade de resistir ao fluxo de corrente elétrica. Esta propriedade é crucial para garantir a operação segura e eficiente de equipamentos elétricos. A alta rigidez dielétrica da resina epóxi permite que ela suporte altos níveis de tensão sem quebrar, tornando-a uma escolha ideal para isolamento em transformadores de corrente.

Além de suas propriedades dielétricas, a resina epóxi também oferece excepcional resistência mecânica. Possui alta resistência à tração, o que significa que pode suportar esforços mecânicos significativos sem deformar ou quebrar. Isto o torna altamente confiável na proteção de componentes internos de transformadores de corrente contra forças e vibrações externas.

As peças fundidas de epóxi, feitas com resina epóxi em moldes, fornecem isolamento confiável para transformadores de corrente. O processo de fundição garante uma camada de isolamento uniforme e contínua, o que evita efetivamente falhas elétricas e vazamentos. Esta camada de isolamento também atua como uma barreira contra fatores ambientais como umidade, poeira e produtos químicos, aumentando ainda mais a proteção dos componentes internos.

Cobre: Condutores de cobre são normalmente usados para enrolamentos em transformadores de corrente de 20kV. Esses materiais oferecem alta condutividade elétrica e durabilidade mecânica, permitindo a transmissão eficiente de sinais de corrente e ao mesmo tempo suportando tensões operacionais.

Parâmetro do produto

1.	Aplicativo	Medição
2.	Instalação	Interior
3.	Construção	Fundido em resina epóxi tipo seco
4.	Isolamento	Resina fundida
5.	Número de Fase	Solteiro
6.	Frequência nominal	50Hz
7.	Tensão nominal primária do sistema	22 kV Fase a Fase
8.	Tensão máxima do sistema	24 kV Fase a Fase
9.	Aterramento do Sistema	Efetivamente aterrado
10.	Nível de isolamento básico (1,2/50 u seg.	125 quilovolts
11.	Tensão suportável de frequência de energia (1 min.50 Hz)	50 quilovolts
12. 13.	Me denuncie: Alimentador 11kV Primário	200/5A Enrolamento Único
14.	Secundário	Enrolamento Único
15.	Classe de precisão	0,2/0,25 para medição
16.	Fardo a) para Medição	10-15 VA
17.	Classificação atual de curto prazo	Mínimo 80 kA por 1 segundo
18.	Classificação atual estendida	120% da corrente nominal
19.	Distância de fuga	28 mm/KV (mínimo)
20.	Padrão	Design, fabricação, teste, instalação e o Desempenho devem estar de acordo com as últimas edições da IEC 61869-1 e IEC 61869-2
