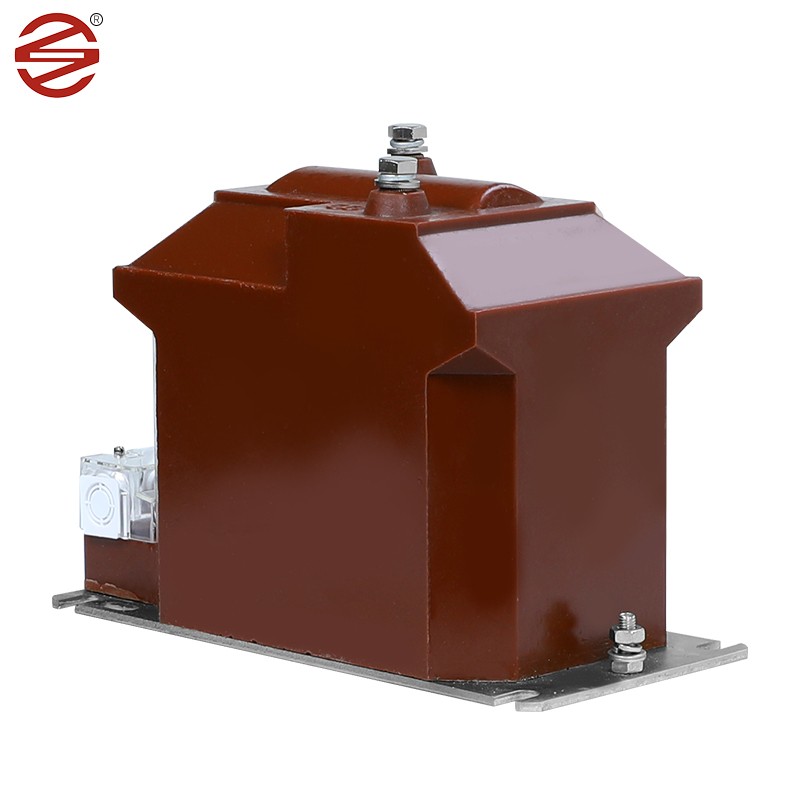

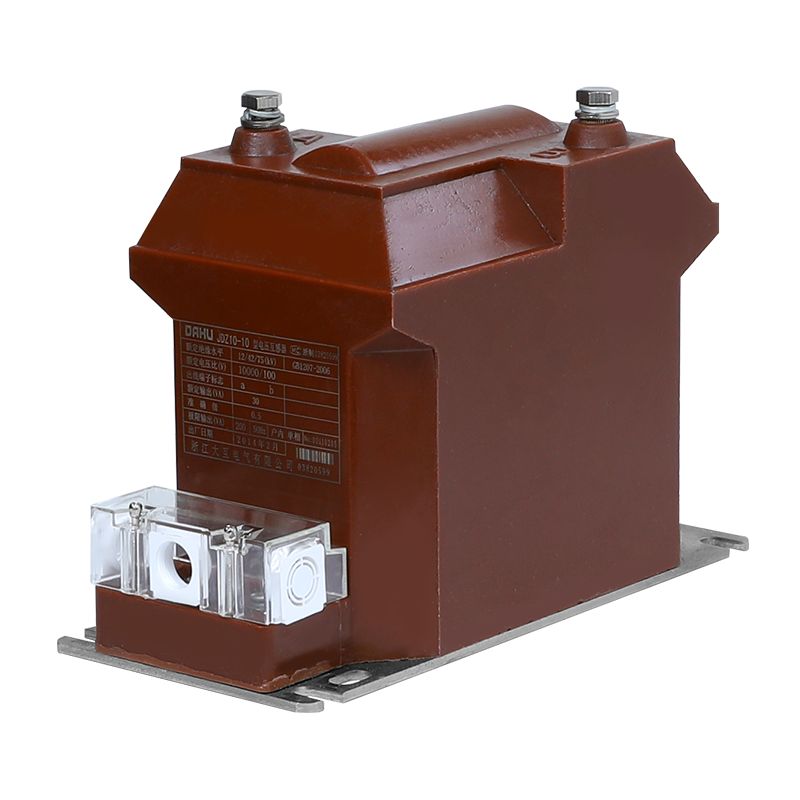

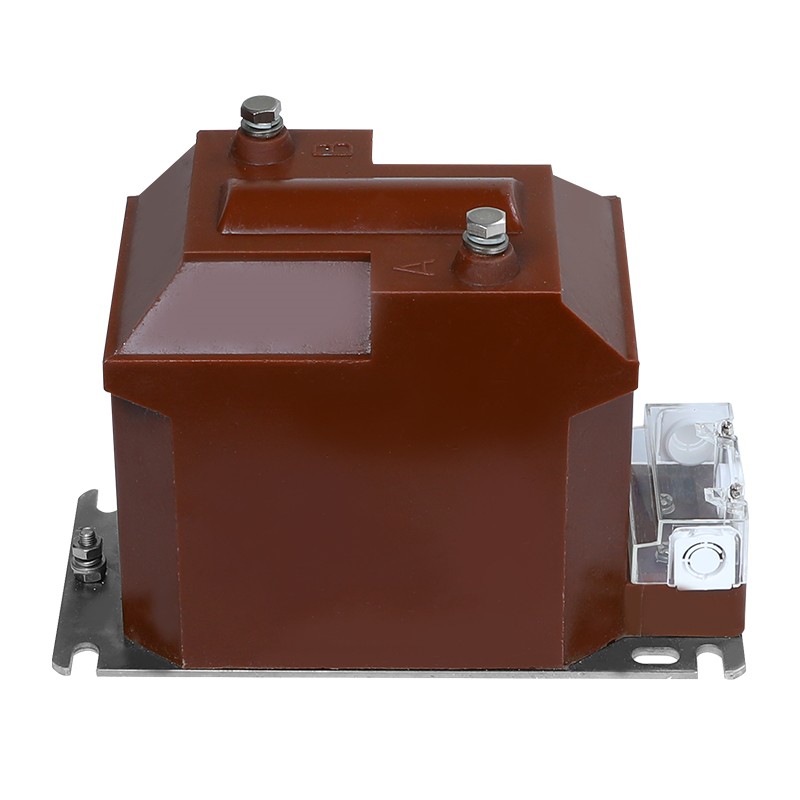

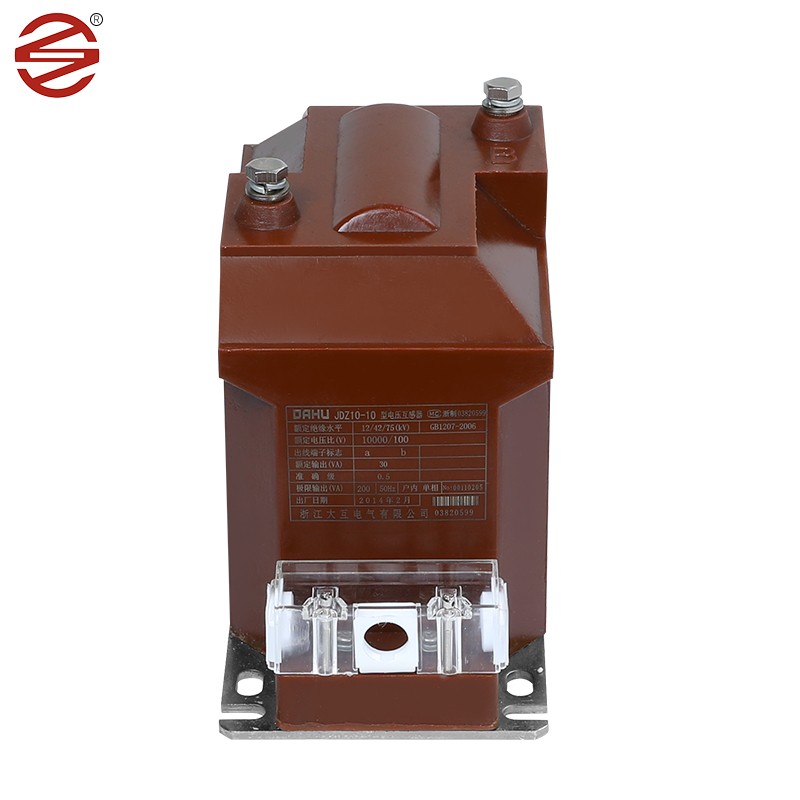

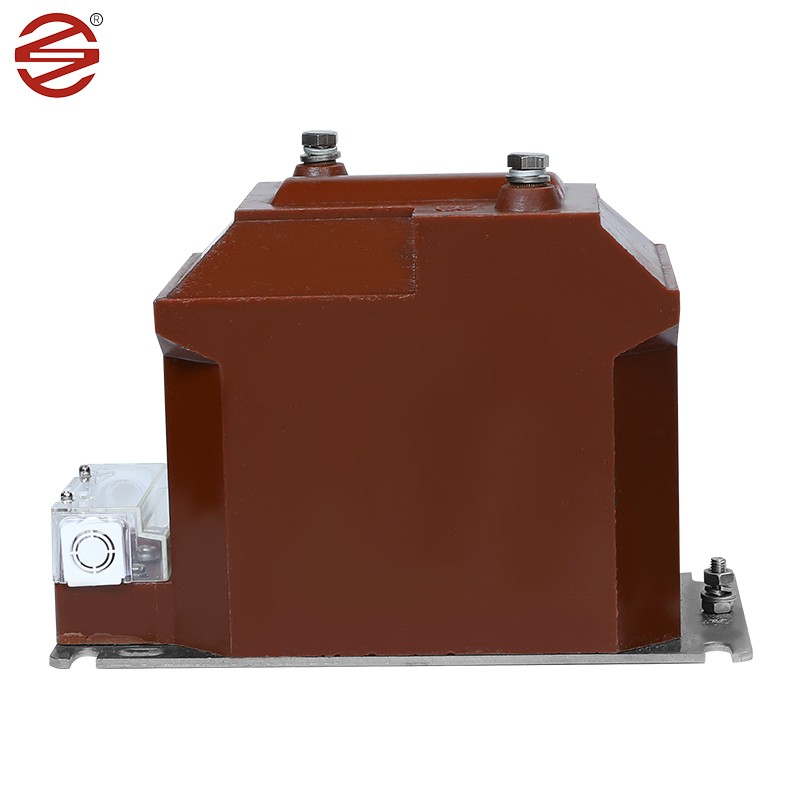

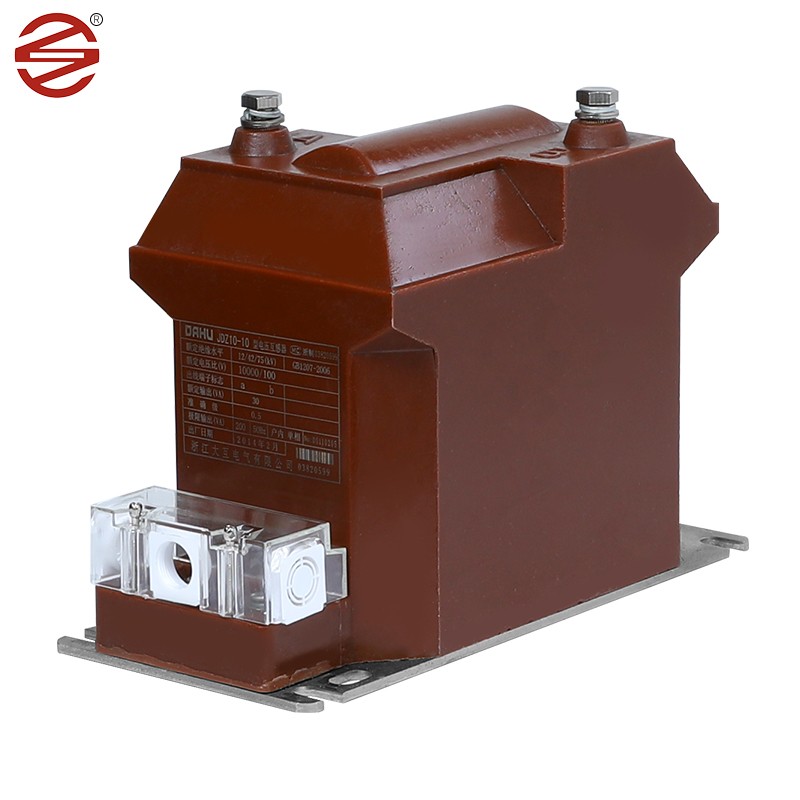

Transformador de tensão 12kV

O transformador de tensão de 12kV fabricado pela DAHU ELECTRIC é um componente indispensável em gabinetes de distribuição internos, servindo como espinha dorsal para medição de corrente, monitoramento de energia elétrica e relés de proteção em sistemas CA monofásicos e trifásicos. Seu design robusto e funcionalidade precisa fazem dele um elemento essencial para garantir a segurança e a eficiência das operações elétricas.

Enviar consulta

Descrição do produto

Chapas de aço silício laminadas a frio: O transformador de tensão de 12kV geralmente usa chapas de aço silício laminadas a frio como núcleo. Esses materiais são laminados a frio e possuem excelentes propriedades magnéticas, como alta permeabilidade e baixa perda de núcleo, o que os torna ideais para transformadores de corrente. Ao usar chapa de aço silício laminada a frio como material do núcleo, o transformador de corrente pode alcançar uma transferência de energia eficiente, melhorando assim a eficiência do sistema. Em comparação com outros materiais, as chapas de aço silício laminadas a frio apresentam menores ciclos de histerese e perdas de magnetização, o que significa menos desperdício de energia e menor consumo de energia.

Resina epóxi: A resina epóxi possui excelentes propriedades dielétricas e resistência mecânica, é a primeira escolha de material de isolamento de transformador de tensão de 12kV. As peças fundidas em epóxi fornecem isolamento confiável que protege os componentes internos contra falhas elétricas e fatores ambientais.

Cobre: Condutores de cobre são normalmente usados para enrolamentos em transformadores de tensão de 12kV. Esses materiais oferecem alta condutividade elétrica e durabilidade mecânica, permitindo a transmissão eficiente de sinais de corrente e ao mesmo tempo suportando tensões operacionais.

Material (resina epóxi): O transformador de tensão de 12kV usa invólucros feitos de resina epóxi, que possui excelentes propriedades de isolamento e pode evitar cruzamento de corrente ou tensão para operação segura do circuito. Também é resistente a altas temperaturas e corrosão e possui bom desempenho de vedação para capacidades à prova d'água e à prova de umidade. Os transformadores epóxi são mais leves e fáceis de instalar e manter em comparação com os transformadores imersos em óleo.

Superioridade do produto

Nosso revestimento de parafusos e placa inferior atinge 8um/min, o que é mais à prova de umidade e ferrugem. O brilho é melhor.

1.	Aplicativo	Medição
2.	Instalação	Interior.
3.	Isolamento	Resina fundida
4.	Tipo	Indução de Tensão
5.	Construção	Fundido em resina epóxi tipo seco
6.	Número de Fase	Fase única (1 conjunto = 3 números)
7.	Frequência	50Hz
8	Montagem montada	Apoio na estrutura do pórtico montada
9.	Tensão nominal primária do sistema	11 kV (fase a fase)
10	Tensão Máxima Primária do Sistema	12 kV (fase a fase)
11.	Terráqueos do Sistema	Efetivamente aterrado
12.	Isolamento Básico (Resistência ao Impulso Tensão)	75kV
13.	Tensão suportável de frequência de energia	28kV
14	A extremidade neutra do enrolamento primário, por conexão direta ao terra	Isolado para suportar 10 kV teste de baixa frequência.
15.	Tipo de enrolamento secundário	Enrolamento Único
16.	Taxa de transformação	11kVN3/0,11 kVN3
17.	Distância de fuga	25 mm/kV (mínimo)
18	Carga Secundária Nominal	7,5 a 10VA
19	Fator limite de tensão	1,2 contínuo e 1,5 por 30 segundos
20.	Classe de Precisão	0,2 para medição
21.	Padrão	Projeto, fabricação, teste, instalação e O desempenho deverá estar de acordo com as últimas edições de IEC61869-1 e IEC61869-3.
