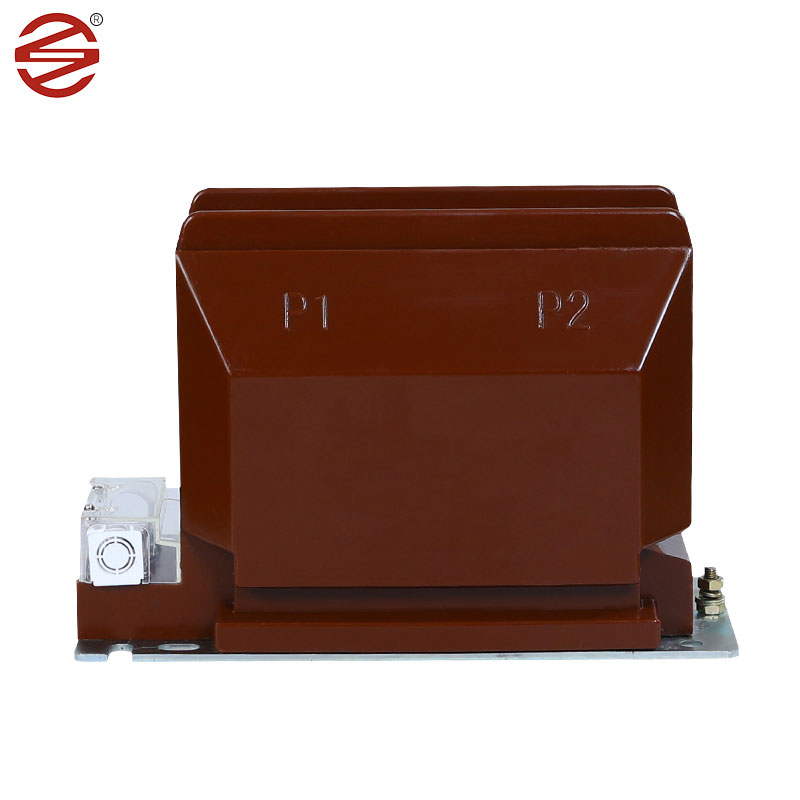

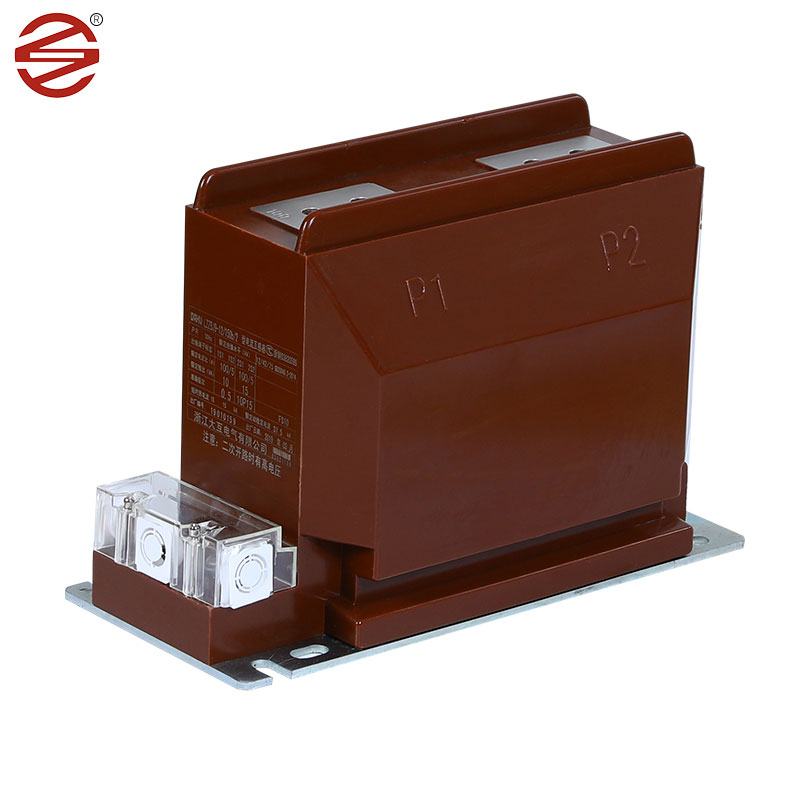

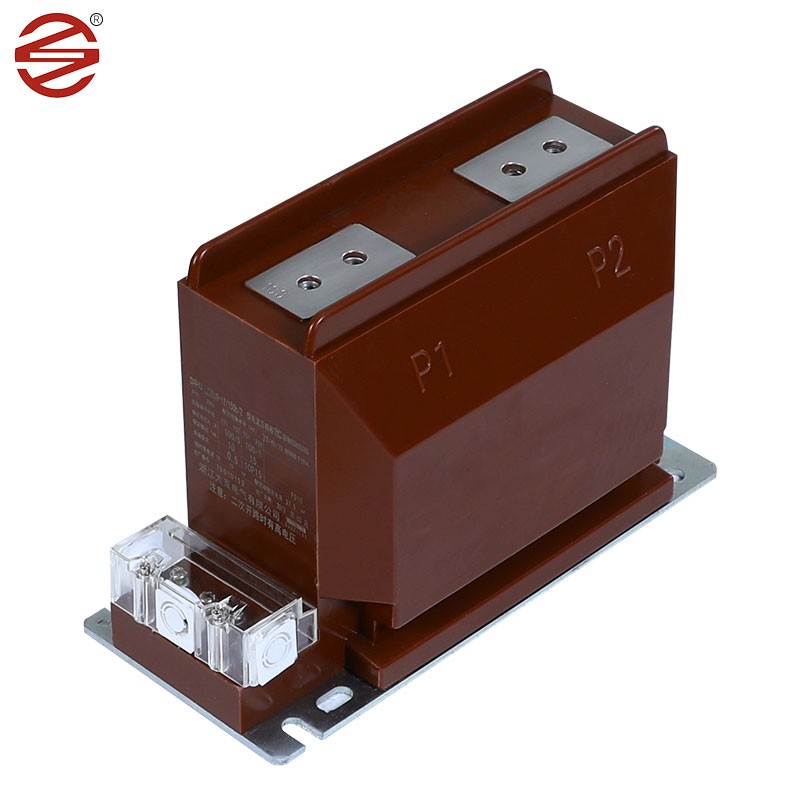

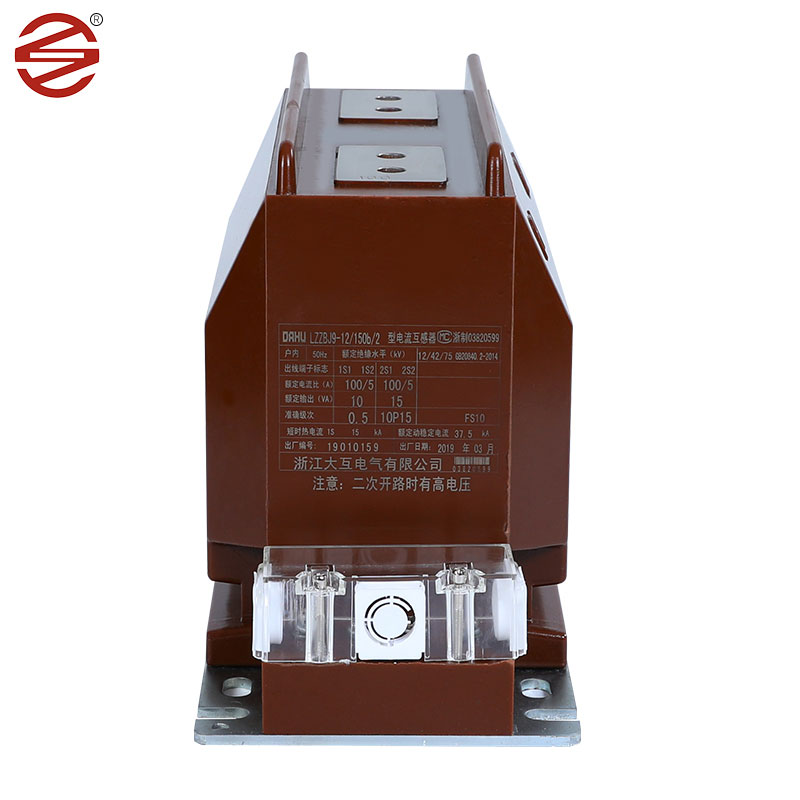

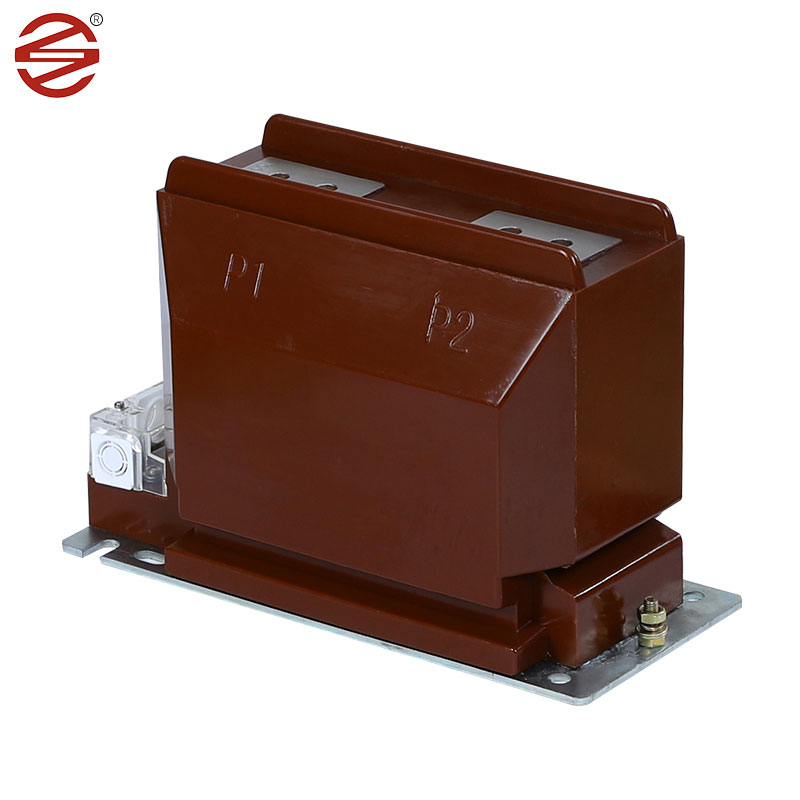

O transformador de corrente de 12kV fabricado pela DAHU ELECTRIC é um componente indispensável em gabinetes de distribuição internos, servindo como espinha dorsal para medição de corrente, monitoramento de energia elétrica e relés de proteção em sistemas CA monofásicos e trifásicos. Seu design robusto e funcionalidade precisa fazem dele um elemento essencial para garantir a segurança e eficiência das operações elétricas.
Chapas de aço silício laminadas a frio: Os transformadores de corrente de 12kV geralmente empregam chapas de aço silício laminadas a frio em seus núcleos devido às suas excelentes propriedades magnéticas. Esses materiais, sendo laminados a frio, apresentam alta permeabilidade e baixa perda de núcleo, tornando-os ideais para transferência eficiente de energia. Em comparação com outras opções, eles apresentam loops de histerese e perdas de magnetização mais baixos, resultando em menor desperdício de energia e menor consumo de energia. Consequentemente, os sistemas que utilizam transformadores de corrente com estes materiais podem reduzir os custos operacionais e prolongar a vida útil do equipamento. Em resumo, as chapas de aço silício laminadas a frio são cruciais em sistemas de energia, garantindo transmissão confiável de energia e medição precisa de energia.
Resina epóxi: A resina epóxi possui excelentes propriedades dielétricas e resistência mecânica, é a primeira escolha de material de isolamento de transformador de corrente de 12kV. As peças fundidas em epóxi fornecem isolamento confiável que protege os componentes internos contra falhas elétricas e fatores ambientais.
Cobre: Condutores de cobre são normalmente usados para enrolamentos em transformadores de corrente de 12kV. Esses materiais oferecem alta condutividade elétrica e durabilidade mecânica, permitindo a transmissão eficiente de sinais de corrente e ao mesmo tempo suportando tensões operacionais.
Material (resina epóxi): Os gabinetes para transformadores de corrente de 12kV são comumente fabricados em resina epóxi, oferecendo uma série de benefícios cruciais para garantir a segurança e a eficiência dos circuitos elétricos. As excelentes propriedades de isolamento da resina epóxi servem como uma barreira formidável contra cruzamentos indesejados de corrente ou tensão, mantendo a integridade do circuito e protegendo contra riscos elétricos.
Notavelmente, a sua excepcional resistência à temperatura permite um funcionamento contínuo mesmo em ambientes de alta temperatura, garantindo fiabilidade sob condições exigentes. Além disso, a sua robusta resistência à corrosão protege o transformador dos efeitos prejudiciais de diversas substâncias químicas, prolongando assim a sua vida útil operacional.
Além disso, as capacidades superiores de vedação da resina epóxi se traduzem em excelente desempenho à prova d'água e à prova de umidade, tornando o transformador adequado para implantação em ambientes úmidos sem comprometer a funcionalidade.
Em comparação com os transformadores imersos em óleo tradicionais, os transformadores epóxi apresentam peso mais leve, simplificando os procedimentos de instalação e manutenção. Essa característica não apenas aumenta a conveniência, mas também contribui para a agilidade e adaptabilidade geral do sistema.
Em essência, a utilização de resina epóxi em gabinetes de transformadores representa uma escolha estratégica, combinando propriedades avançadas de isolamento, resiliência em condições adversas e facilidade de manuseio para garantir ótimo desempenho e longevidade em sistemas elétricos.
1. | Aplicativo | Medição |
2 | Instalação | Interior |
3. | Construção | Fundido em resina epóxi tipo seco |
4 | Isolamento | Resina fundida |
5. | Número de Fase | Solteiro |
6. | Frequência nominal | 50Hz |
7. | Tensão nominal primária do sistema | 11 kV Fase a Fase |
8. | Tensão máxima do sistema | 12 kV Fase a Fase |
9. | Aterramento do Sistema | Efetivamente aterrado |
10. | Nível de isolamento básico (1,2/50 μs. | 75 quilovolts |
11. | Tensão suportável de frequência de energia (1 min.50 Hz) |
28 quilovolts |
12. 13. |
Razão: Alimentador 11kV Primário |
10-20/5A Enrolamento Único |
14. | Secundário | Enrolamento Único |
15. | Classe de precisão | 0,2/0,25 para medição |
16. | Fardo a) para Medição |
7,5-10 VA |
17. | Classificação atual de curto prazo | Mínimo 10 kA por 1 segundo |
18. | Classificação atual estendida | 120% da corrente nominal |
19. | Classificação acima da atual | <10A |
20. | Distância de fuga | 25 mm/KV (mínimo |
21. | Padrão | Design, fabricação, teste, instalação e o Desempenho devem estar de acordo com as últimas edições do IBC 61869-1 e IEC 61869-2 |
