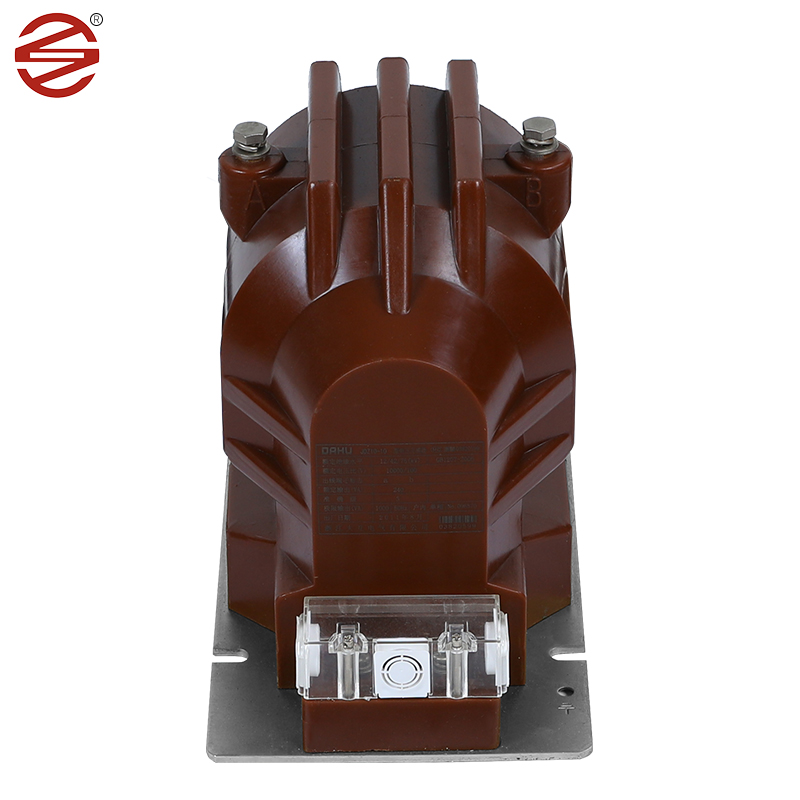

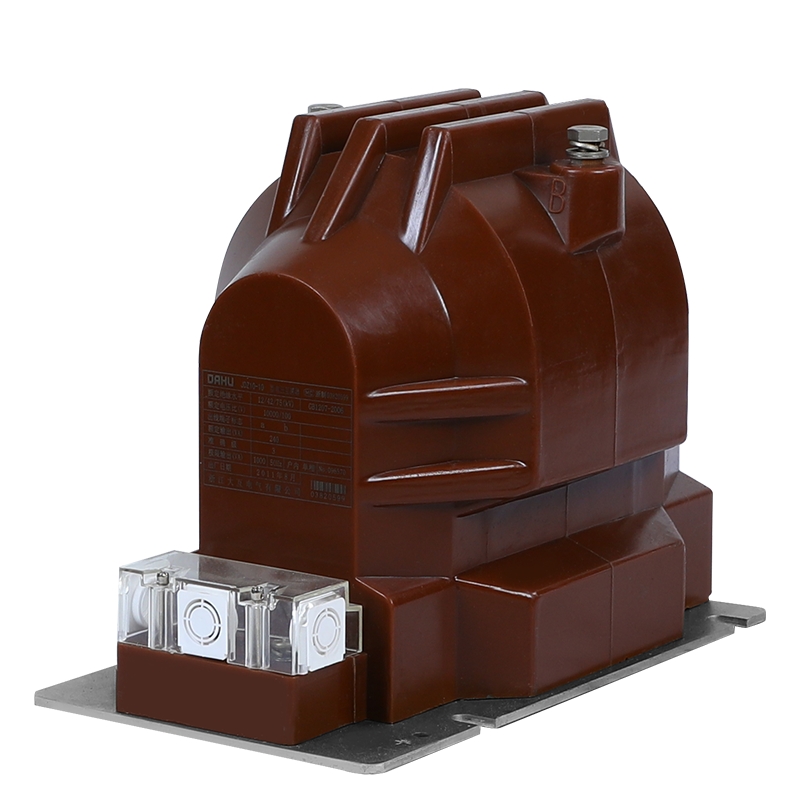

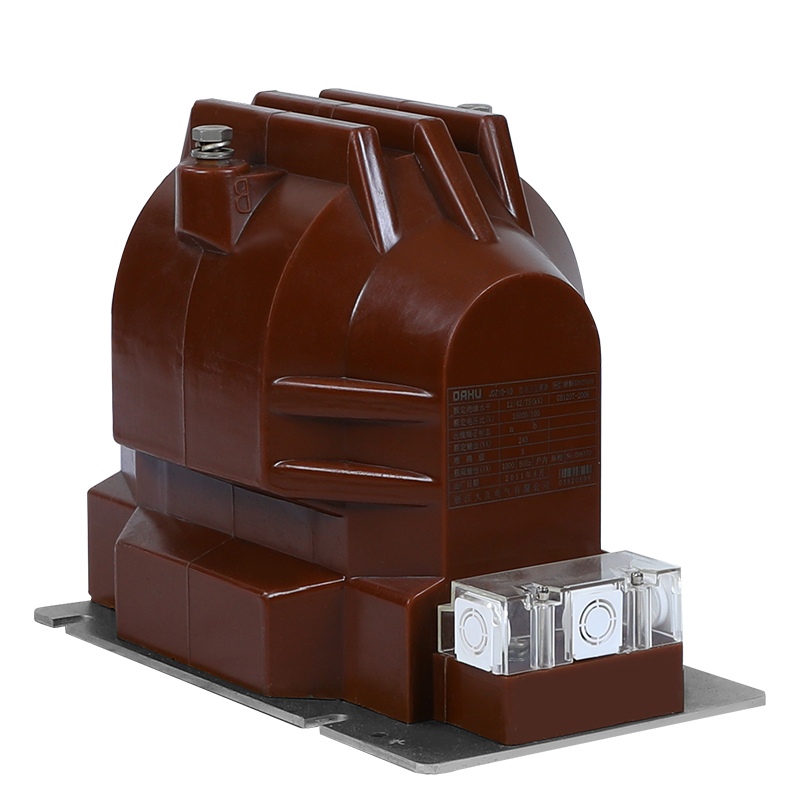

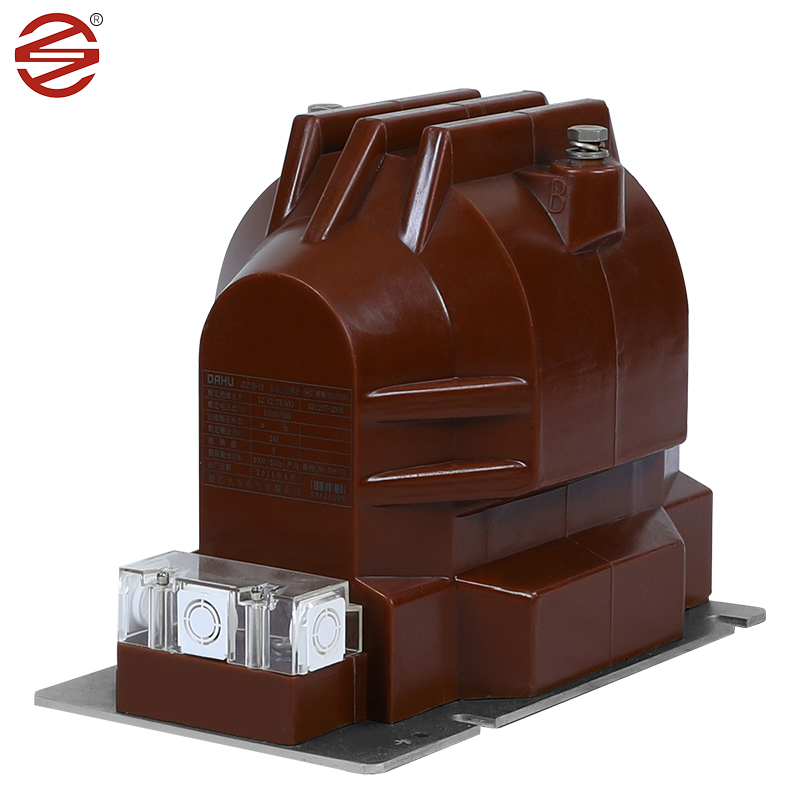

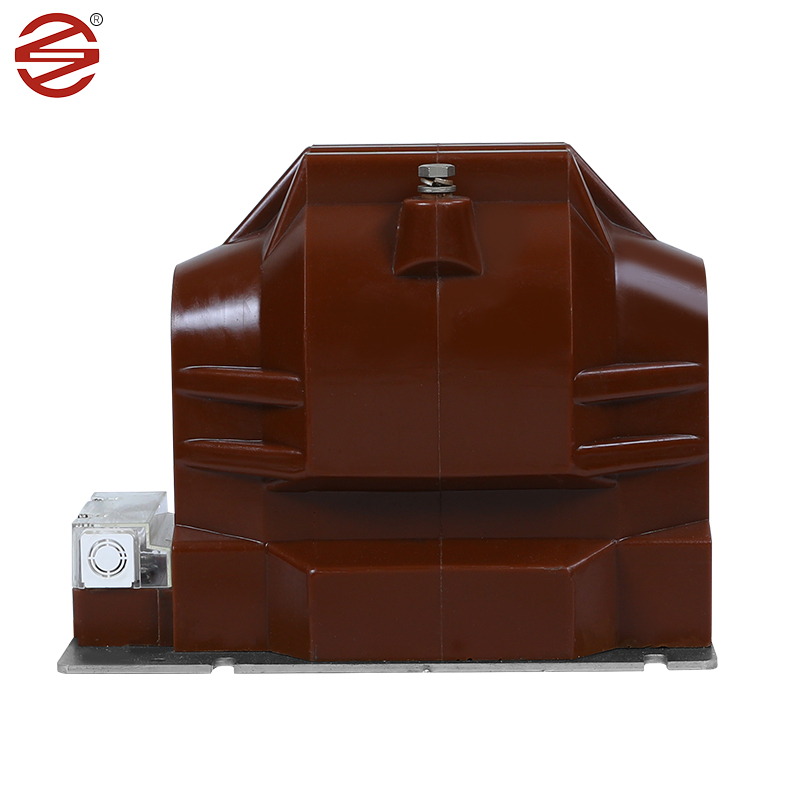

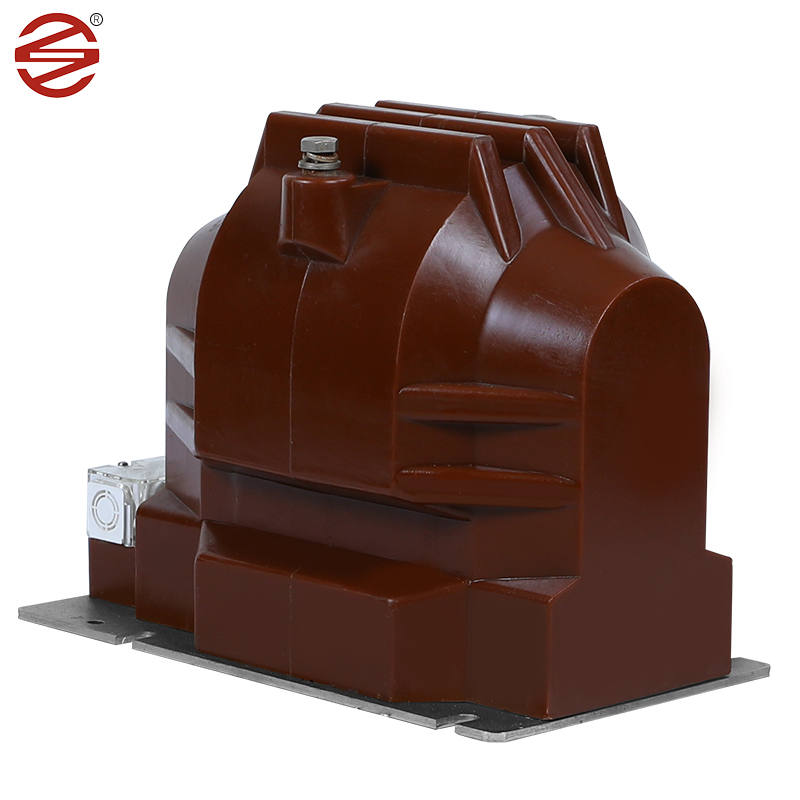

Transformador de tensão 11kv
  • Transformador de tensão 11kvTransformador de tensão 11kv
  • Transformador de tensão 11kvTransformador de tensão 11kv
  • Transformador de tensão 11kvTransformador de tensão 11kv
  • Transformador de tensão 11kvTransformador de tensão 11kv
  • Transformador de tensão 11kvTransformador de tensão 11kv
  • Transformador de tensão 11kvTransformador de tensão 11kv

Transformador de tensão 11kv

O transformador de tensão de 11kV produzido pela DAHU Electric é um dispositivo que desempenha um papel fundamental em quadros de distribuição internos, fornecendo uma solução poderosa para medição de corrente, monitoramento de energia elétrica e relés de proteção em sistemas CA monofásicos e trifásicos. Esses sistemas operam perfeitamente em 50 Hz ou 60 Hz, atendendo a uma ampla gama de requisitos elétricos para tensões de equipamentos de até 12 kV. O design e a funcionalidade do transformador de tensão de 11kV o tornam parte integrante do sistema de energia. É capaz de medir com precisão a corrente, monitorar o consumo de energia elétrica e fornecer proteção em caso de falha no sistema de energia. Ao usar o transformador de tensão de 11kV, os usuários podem monitorar o status operacional do sistema de energia em tempo real e tomar as medidas necessárias a tempo para garantir a operação segura e estável do sistema.

Enviar consulta

Descrição do produto

Chapas de aço silício laminadas a frio: O transformador de tensão de 11kV geralmente usa chapas de aço silício laminadas a frio como núcleo. Esses materiais são laminados a frio e possuem excelentes propriedades magnéticas, como alta permeabilidade e baixa perda de núcleo, o que os torna ideais para transformadores de corrente. Ao usar chapa de aço silício laminada a frio como material do núcleo, o transformador de corrente pode alcançar uma transferência de energia eficiente, melhorando assim a eficiência do sistema. Em comparação com outros materiais, as chapas de aço silício laminadas a frio apresentam menores ciclos de histerese e perdas de magnetização, o que significa menos desperdício de energia e menor consumo de energia.


Resina epóxi: A resina epóxi possui excelentes propriedades dielétricas e resistência mecânica, é a primeira escolha de material de isolamento de transformador de tensão de 11kV. As peças fundidas em epóxi fornecem isolamento confiável que protege os componentes internos contra falhas elétricas e fatores ambientais.


Cobre: ​​Condutores de cobre são normalmente usados ​​para enrolamentos em transformadores de tensão de 11kV. Esses materiais oferecem alta condutividade elétrica e durabilidade mecânica, permitindo a transmissão eficiente de sinais de corrente e ao mesmo tempo suportando tensões operacionais.


Material (resina epóxi): O transformador de tensão de 11kV usa invólucros feitos de resina epóxi, que possui excelentes propriedades de isolamento e pode evitar cruzamento de corrente ou tensão para operação segura do circuito. Também é resistente a altas temperaturas e corrosão e possui bom desempenho de vedação para capacidades à prova d'água e à prova de umidade. Os transformadores epóxi são mais leves e fáceis de instalar e manter em comparação com os transformadores imersos em óleo.

Superioridade do produto

Nosso revestimento de parafusos e placa inferior atinge 8um/min, o que é mais à prova de umidade e ferrugem. O brilho é melhor.

1. Aplicativo Medição
2. Instalação Interior.
3. Isolamento Resina fundida
4. Tipo Indução de Tensão
5. Construção Fundido em resina epóxi tipo seco
6. Número de Fase Fase única (1 conjunto = 3 números)
7. Frequência 50Hz
8. Montagem montada Apoio na estrutura do pórtico montada
9. Tensão nominal primária do sistema 11 kV (fase a fase)
10. Tensão Máxima Primária do Sistema 12 kV (fase a fase)
11. Terráqueos do Sistema Efetivamente aterrado
12. Isolamento Básico (Resistência ao Impulso


Tensão)
75kV
13. Tensão suportável de frequência de energia 28kV
14. A extremidade neutra do enrolamento primário, por


conexão direta ao terra
Isolado para suportar 10 kV


teste de baixa frequência.
15. Tipo de enrolamento secundário Enrolamento Único
16. Taxa de transformação 11kV//3/0,11kV/3
17. Distância de fuga 25 mm/kV (mínimo)
18. Carga Secundária Nominal 7,5 a 10 VA
19. Fator limite de tensão 1,2 contínuo e 1,5 por 30 segundos
20. Classe de Precisão 0,2 para medição.
21. Padrão Projeto, fabricação, teste, instalação e


O desempenho deverá estar de acordo com as últimas


edições da IEC 61869-1 e IEC 61869-3.
