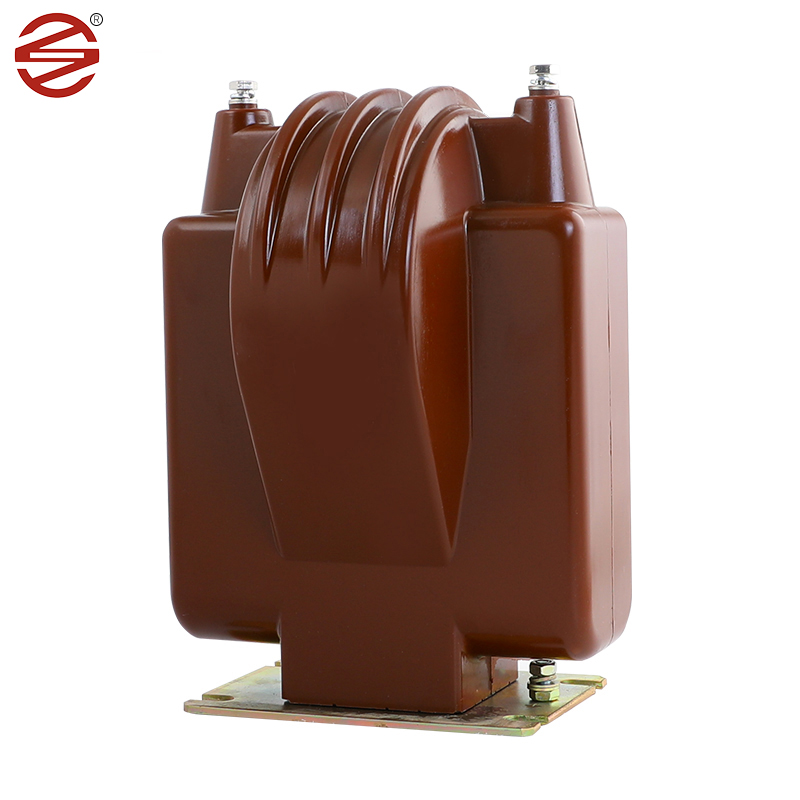

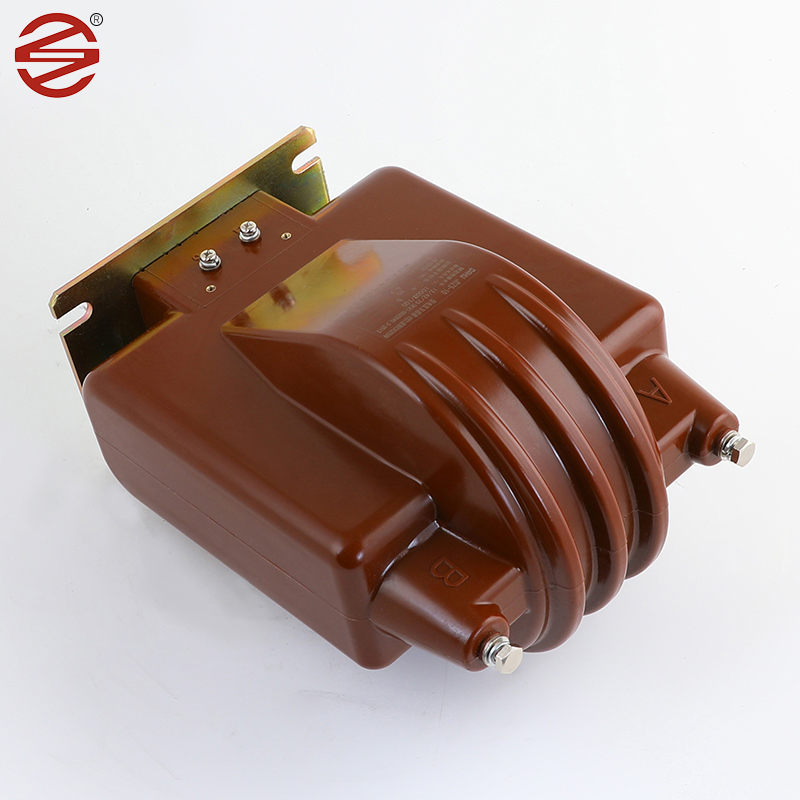

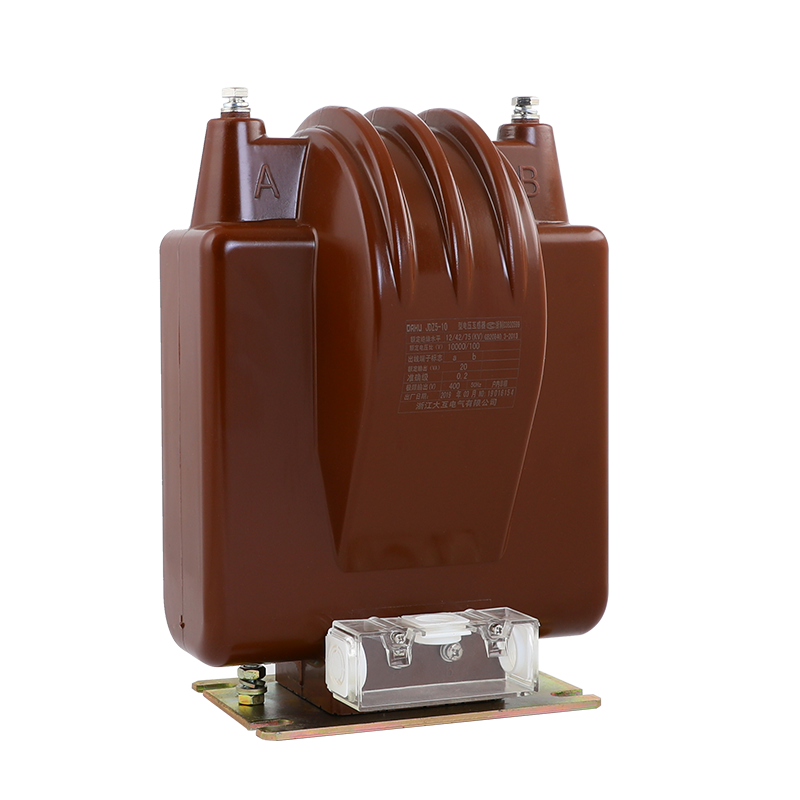

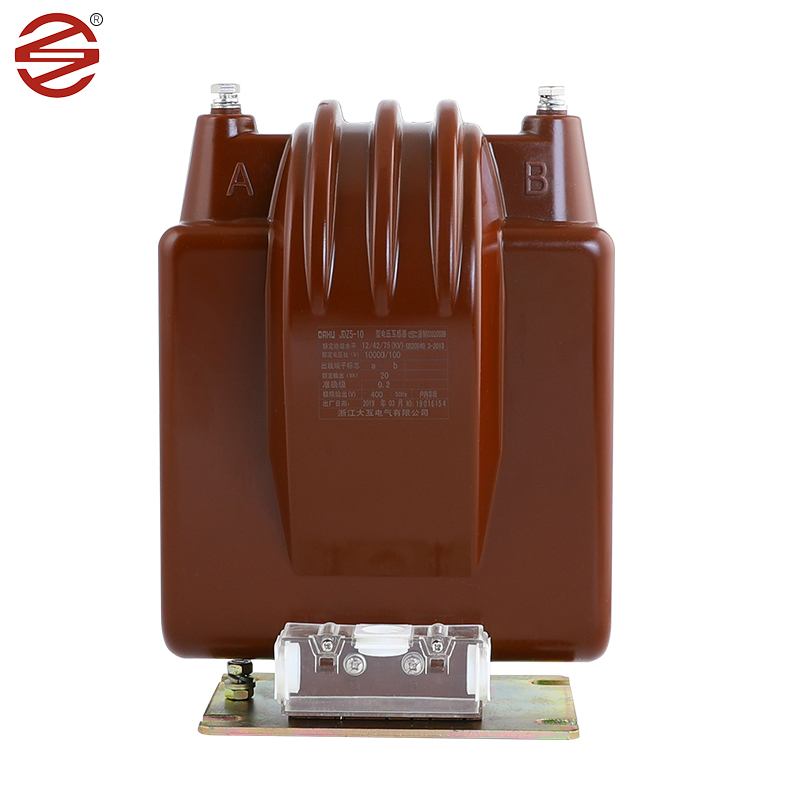

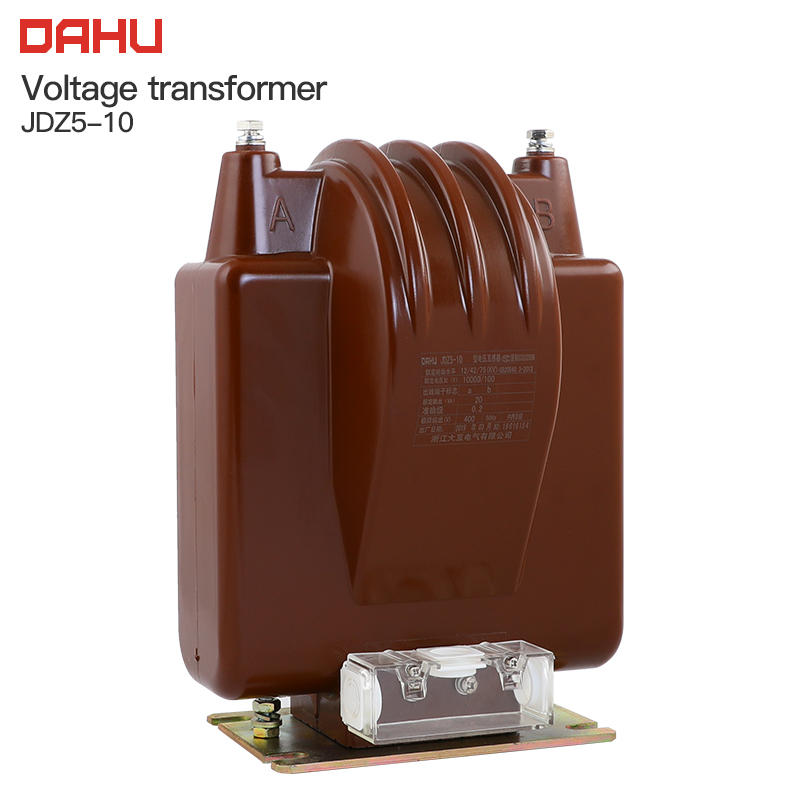

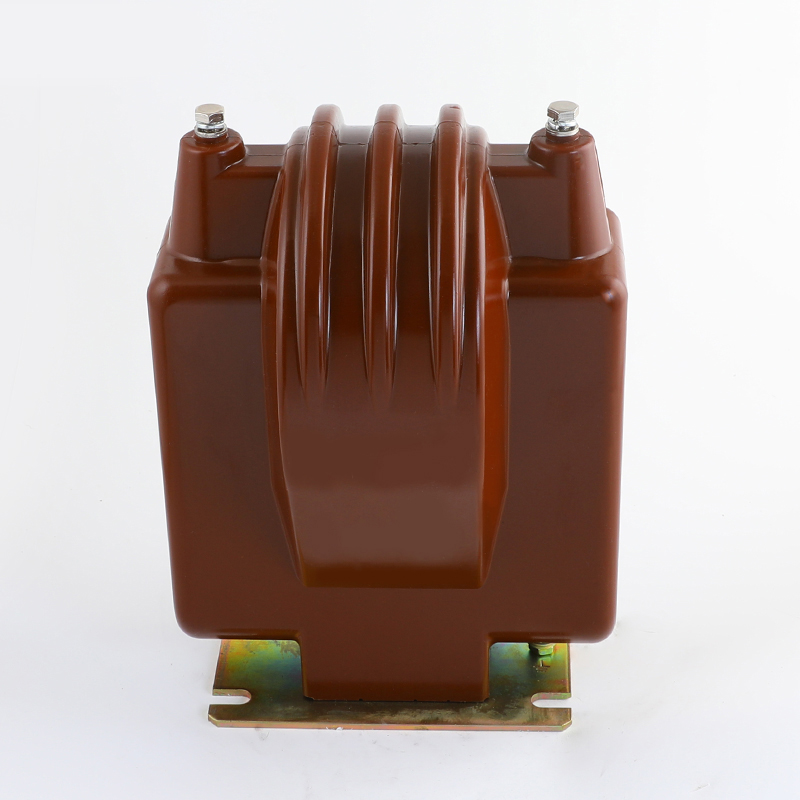

11 kV pt

O PT de 11 kV fabricado pela Dahu Electric é um componente indispensável no gabinete interno e é a espinha dorsal da medição de tensão, monitoramento de energia e relés de proteção em sistemas CA monofásicos e trifásicos. Seu design robusto e funcionalidade precisa o tornam um elemento essencial para garantir a segurança e a eficiência das operações elétricas.

Enviar consulta

Descrição do produto

As folhas de aço de silício laminadas a frio: usadas como material central em 11kV PT. Essas folhas são enroladas a frio e possuem propriedades magnéticas excepcionais, incluindo alta permeabilidade e baixa perda de núcleo. Essas propriedades os tornam adequados para transformadores de tensão.

Ao utilizar as folhas de aço de silício laminadas a frio como material principal, o transformador de tensão pode obter uma transferência de energia eficiente, aumentando assim a eficiência geral do sistema. Comparados aos materiais alternativos, as folhas de aço de silício laminadas a frio exibem loops de histerese mais baixos e perdas de magnetização, resultando em resíduos de energia reduzidos e menor consumo de energia.

Resina epóxi: A resina epóxi possui excelentes propriedades dielétricas e resistência mecânica, é a primeira opção de material de isolamento de 11kV Pt. As fundições epóxi fornecem isolamento confiável que protege os componentes internos de quebra elétrica e fatores ambientais.

Cobre: os condutores de cobre são normalmente usados para enrolamentos em 11kV pt. Esses materiais oferecem alta condutividade elétrica e durabilidade mecânica, permitindo a transmissão eficiente de sinais de tensão enquanto suporta tensões operacionais.

Material (resina epóxi): 11 kV PT Use gabinetes feitos de resina epóxi, que possui excelentes propriedades de isolamento e pode impedir a passagem de corrente ou tensão para operação de circuito seguro. Também é resistente a altas temperaturas e corrosão e tem um bom desempenho de vedação para recursos à prova d'água e à prova de umidade. Os transformadores epóxi são mais leves e fáceis de instalar e manter em comparação com os transformadores imersos de óleo.

Superioridade de 11 kv pt

Nosso revestimento de parafusos e placa inferior atinge 8um/min, que é mais à prova de umidade e à prova de ferrugem. O brilho é melhor.

1.	Aplicativo	Medição
2.	Instalação	Interior.
3.	Isolamento	Resina fundida
4.	Tipo	Indução de tensão
5.	Construção	Elenco de resina epóxi do tipo seco
6.	Número de fase	Fase Singe (1 conjunto = 3 nos.)
7.	Freqüência	50 Hz
8.	Montagem montada	Apoiando na estrutura de pórtico montada
9.	Tensão nominal primária do sistema	11 kV (fase para fase)
10.	Sistema de tensão máxima primária	12 kV (fase para fase)
11.	Terras do sistema	Efetivamente aterrado
12.	Isolamento básico (suportar impulso Tensão)	75 kV
13.	Frequência de energia suporta tensão	28 kv
14.	A extremidade neutra do enrolamento primário, para Conexão direta com o solo	Isolado para suportar os 10 kV Teste de baixa frequência.
15.	Tipo de enrolamento secundário	Enrolamento único
16.	Taxa de transformação	11 kV // 3/0,11 kV/3
17.	Distância de fluência	25mm/kV (mínimo)
18.	Carga secundária classificada	7,5 a 10 VA
19.	Fator limite de tensão	1,2 contínuo e 1,5 por 30 segundos
20.	Classe de precisão	0,2 para medição.
21.	Padrão	Projetar, fabricar, testar, instalação e O desempenho deve estar de acordo com o último Edições da IEC 61869-1 e IEC 61869-3.
