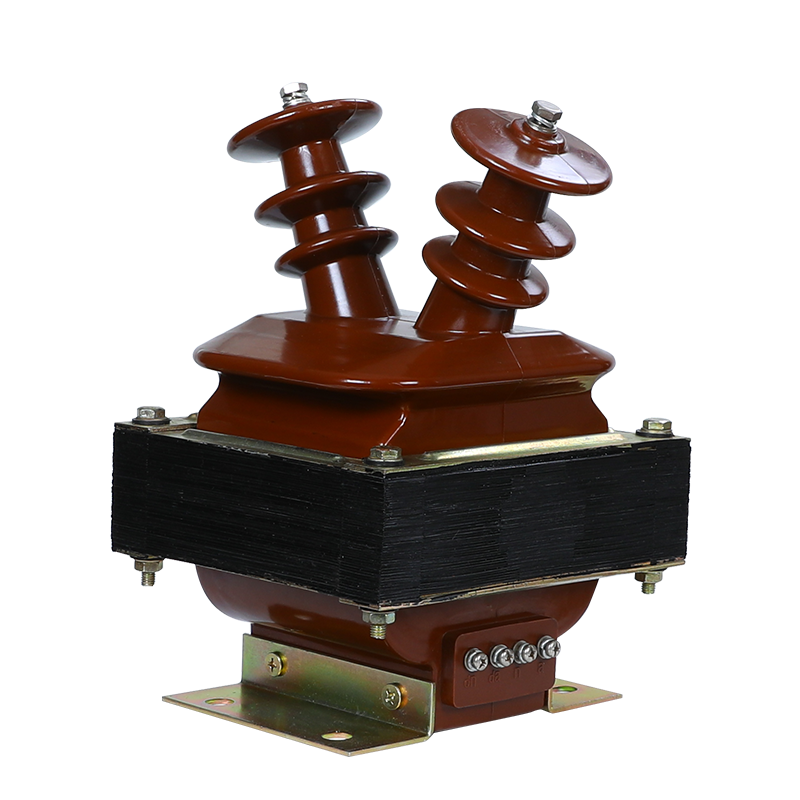

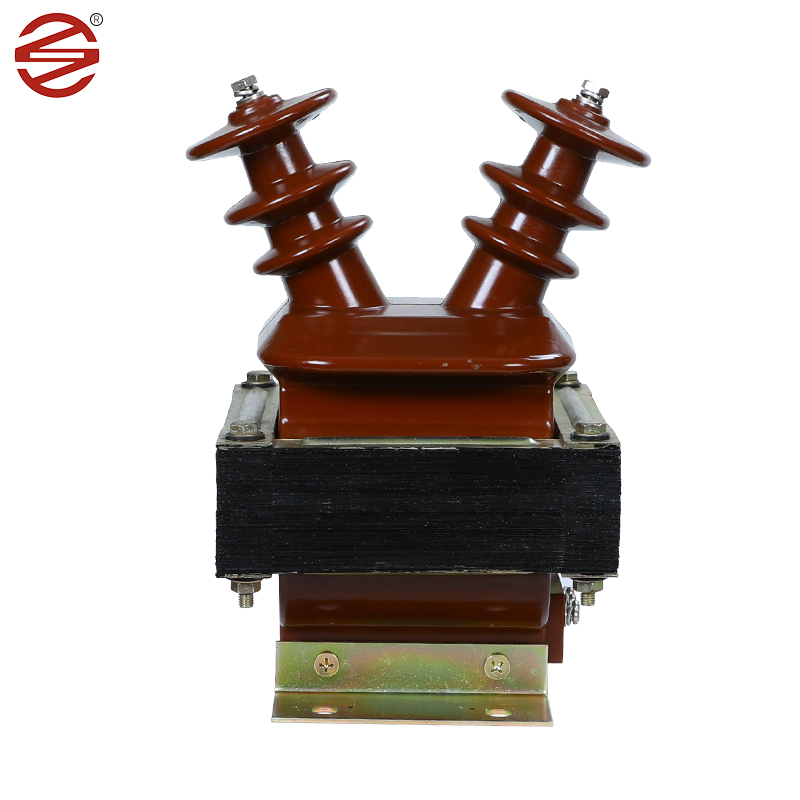

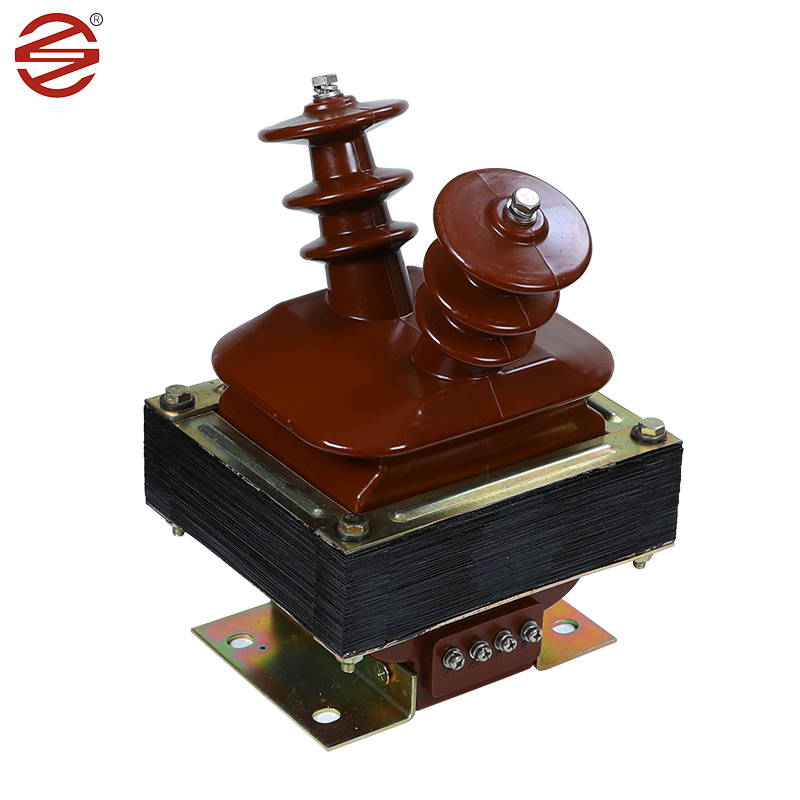

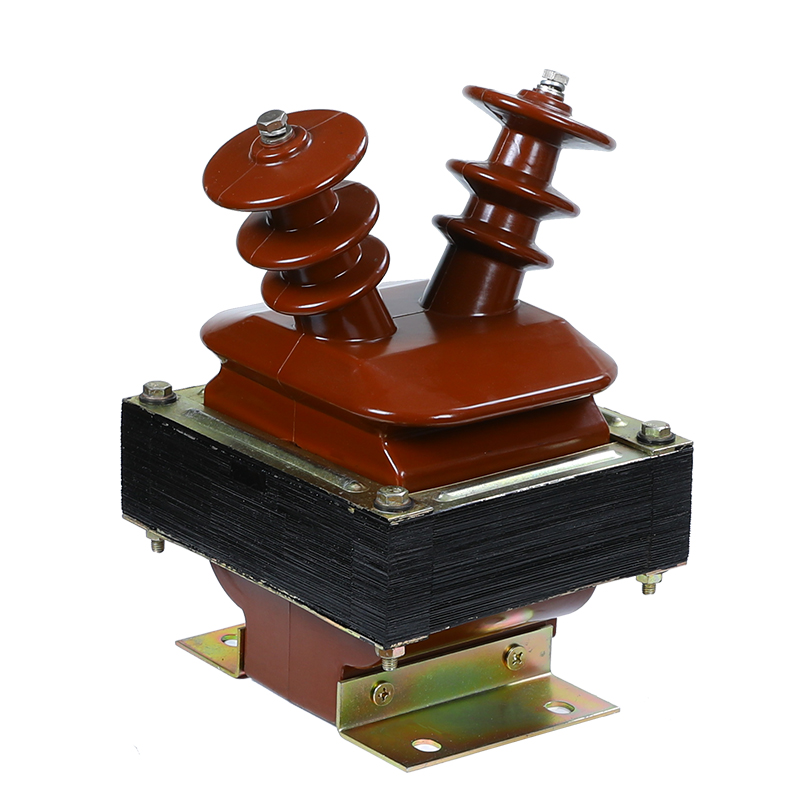

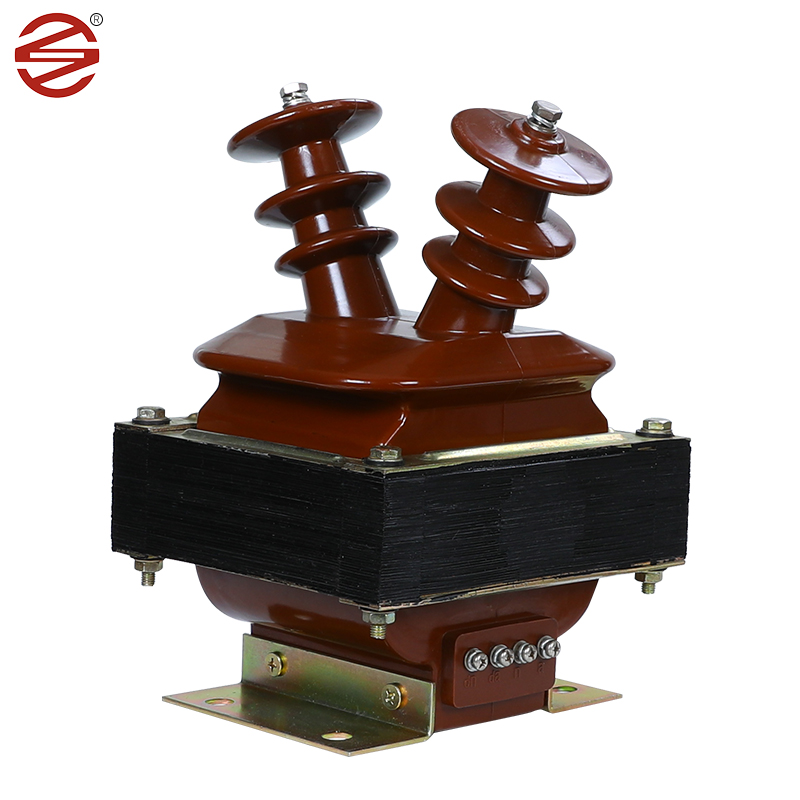

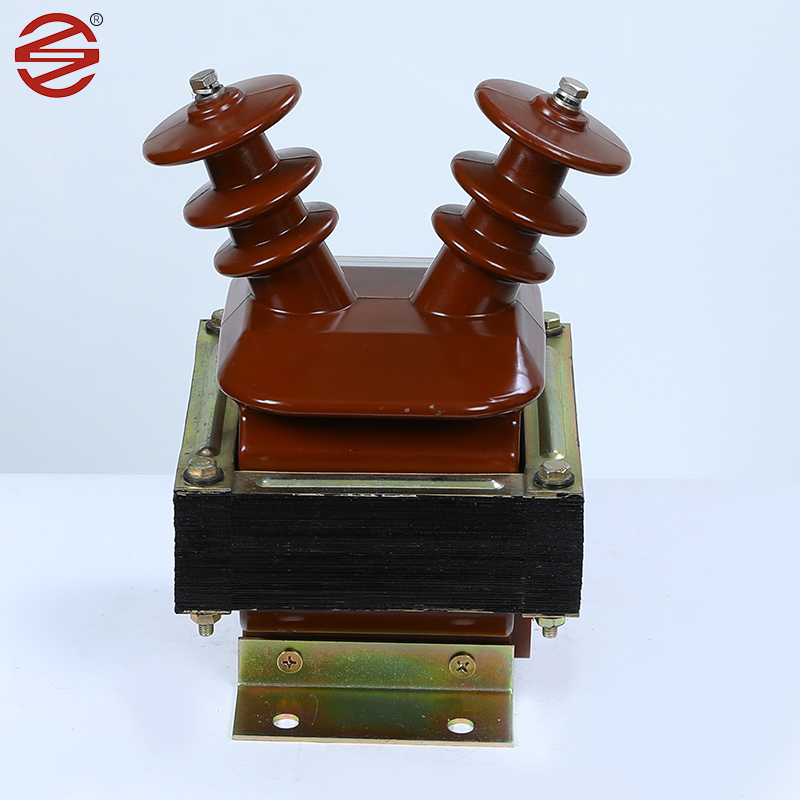

Transformador de tensão 10kv

O transformador de tensão de 10kV fabricado pela DAHU ELECTRIC desempenha um papel fundamental no quadro de distribuição interno, fornecendo uma solução poderosa para medição de corrente, monitoramento de energia elétrica e relés de proteção em sistemas CA monofásicos e trifásicos. Esses sistemas operam perfeitamente em frequências de 50 Hz ou 60 Hz, atendendo a uma ampla gama de requisitos elétricos para tensões de equipamentos de até 12 kV.

Enviar consulta

Descrição do produto

Chapas de aço silício laminadas a frio: O transformador de tensão de 10kV geralmente usa chapas de aço silício laminadas a frio como núcleo. Esses materiais são laminados a frio e possuem excelentes propriedades magnéticas, como alta permeabilidade e baixa perda de núcleo, o que os torna ideais para transformadores de corrente. Ao usar chapa de aço silício laminada a frio como material do núcleo, o transformador de corrente pode alcançar uma transferência de energia eficiente, melhorando assim a eficiência do sistema. Em comparação com outros materiais, as chapas de aço silício laminadas a frio apresentam menores ciclos de histerese e perdas de magnetização, o que significa menos desperdício de energia e menor consumo de energia.

Resina epóxi: A resina epóxi possui excelentes propriedades dielétricas e resistência mecânica, é a primeira escolha de material de isolamento de transformador de tensão de 10kV. As peças fundidas em epóxi fornecem isolamento confiável que protege os componentes internos contra falhas elétricas e fatores ambientais.

Cobre: Condutores de cobre são normalmente usados para enrolamentos em transformadores de tensão de 10kV. Esses materiais oferecem alta condutividade elétrica e durabilidade mecânica, permitindo a transmissão eficiente de sinais de corrente e ao mesmo tempo suportando tensões operacionais.

Material (resina epóxi): Os transformadores de tensão de 10kV são alojados em invólucros feitos de resina epóxi. A resina epóxi possui excelentes propriedades de isolamento, pode prevenir eficazmente o cruzamento de corrente ou tensão, para garantir a operação segura do circuito.

Possui resistência a altas temperaturas e pode se adaptar aos requisitos de trabalho em ambientes de alta temperatura.

Possui boa resistência à corrosão, pode resistir à erosão de algumas substâncias químicas e prolongar a vida útil do transformador.

Possui bom desempenho de vedação, portanto o transformador epóxi geralmente possui bom desempenho à prova d'água e à prova de umidade e é adequado para uso em ambientes úmidos.

Em comparação com os transformadores imersos em óleo tradicionais, os transformadores epóxi geralmente são mais leves e fáceis de instalar e manter.

Superioridade do produto

Nosso revestimento de parafusos e placa inferior atinge 8um/min, o que é mais à prova de umidade e ferrugem. O brilho é melhor.

1.	Aplicativo	Medição
2.	Instalação	Interior.
3.	Isolamento	Resina fundida
4.	Tipo	Indução de Tensão
5.	Construção	Elenco de resina epóxi tipo seco
6.	Número de Fase	Fase única (1 conjunto = 3 números)
7.	Frequência	50Hz
8.	Montagem montada	Apoio na estrutura do pórtico montada
9.	Tensão nominal primária do sistema	11 kV (fase a fase)
10.	Tensão Máxima Primária do Sistema	12 kV (fase a fase)
11.	Terráqueos do Sistema	Efetivamente aterrado
12.	Isolamento Básico (Resistência ao Impulso Tensão)	75kV
13.	Tensão suportável de frequência de energia	28kV
14.	A extremidade neutra do enrolamento primário, por conexão direta ao terra	Isolado para suportar 10 kV teste de baixa frequência.
15.	Tipo de enrolamento secundário	Enrolamento Único
16.	Taxa de transformação	11kV//3/0,11kV/3
17.	Distância de fuga	25 mm/kV (mínimo)
18.	Carga Secundária Nominal	7,5 a 10 VA
19.	Fator limite de tensão	1,2 contínuo e 1,5 por 30 segundos
20.	Classe de Precisão	0,2 para medição.
21.	Padrão	Projeto, fabricação, teste, instalação e O desempenho deverá estar de acordo com as últimas edições da IEC 61869-1 e IEC 61869-3.
