Descrição do produto

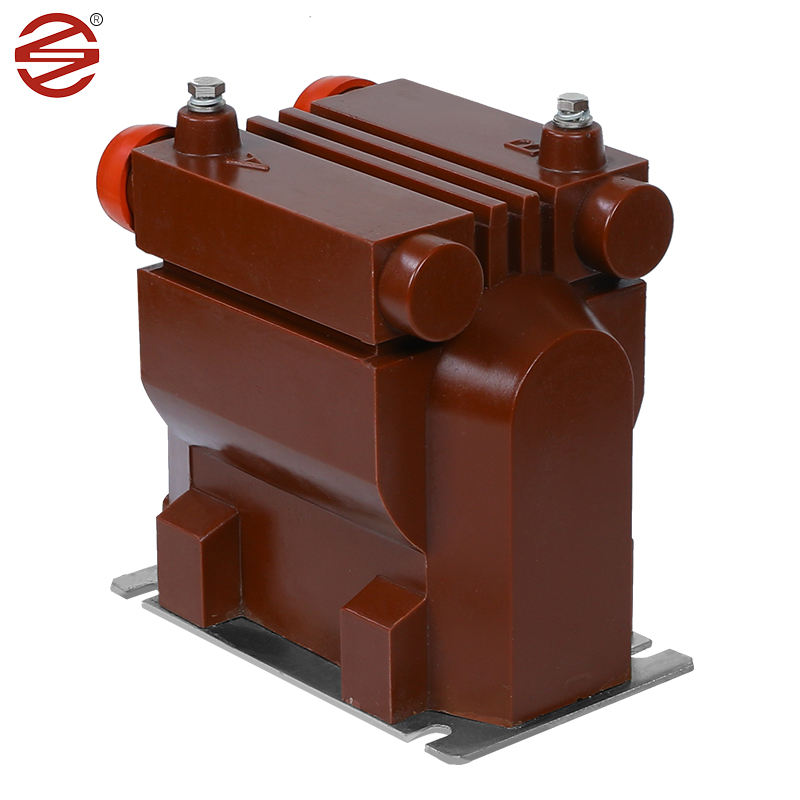

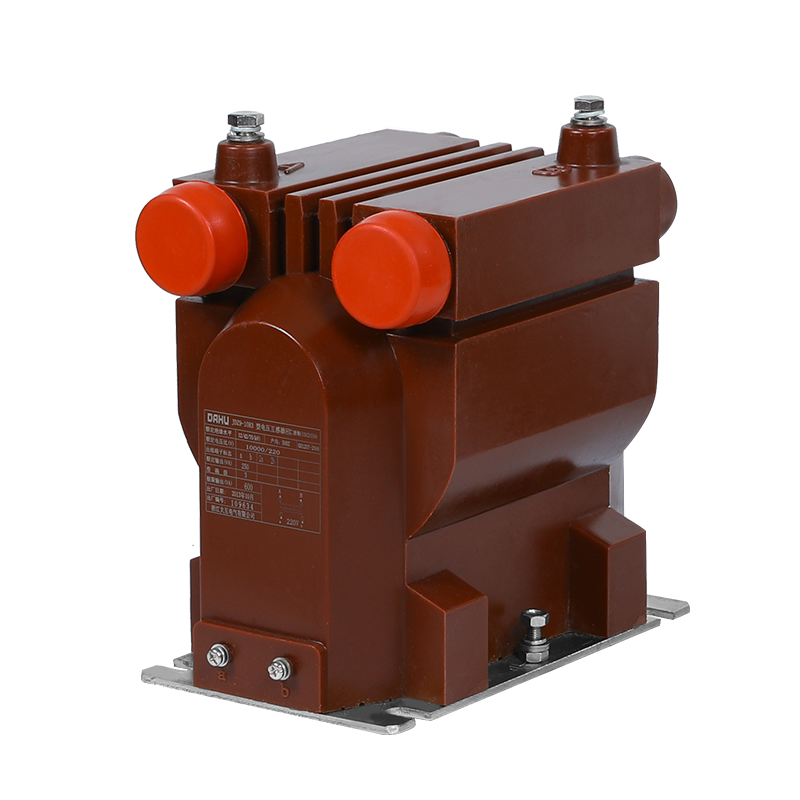

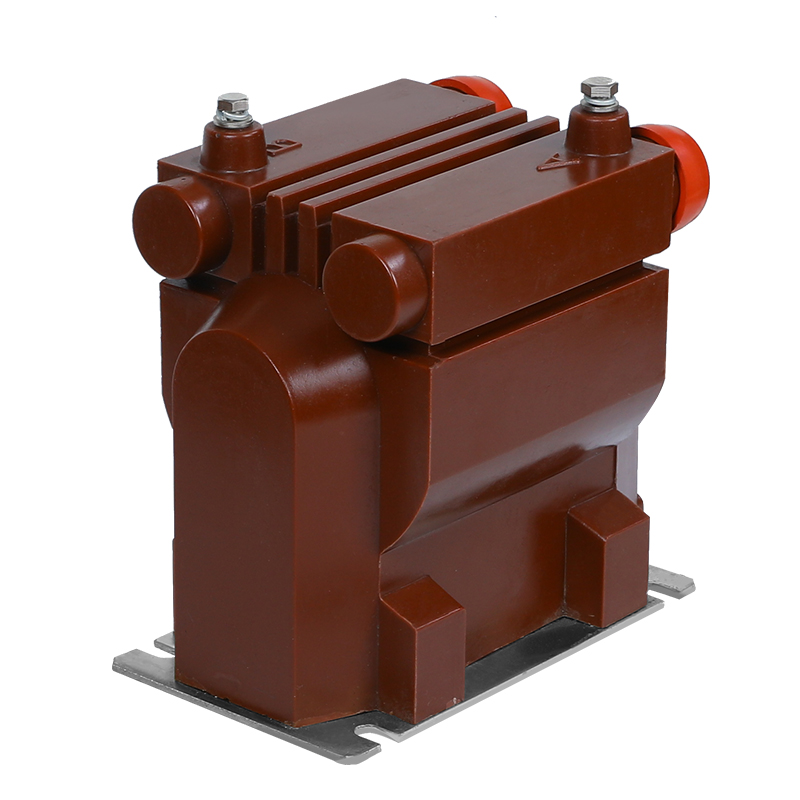

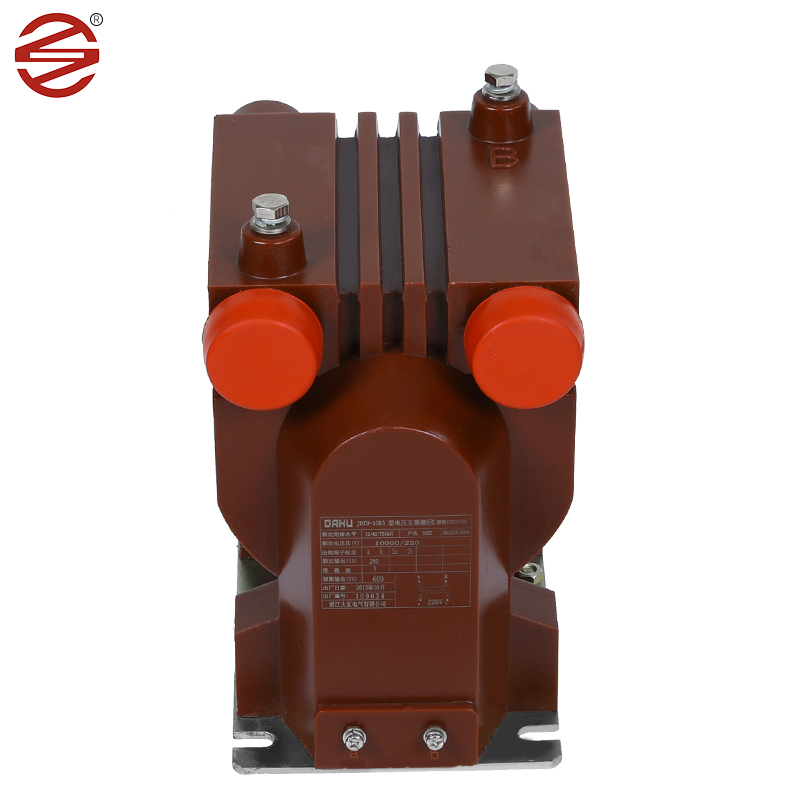

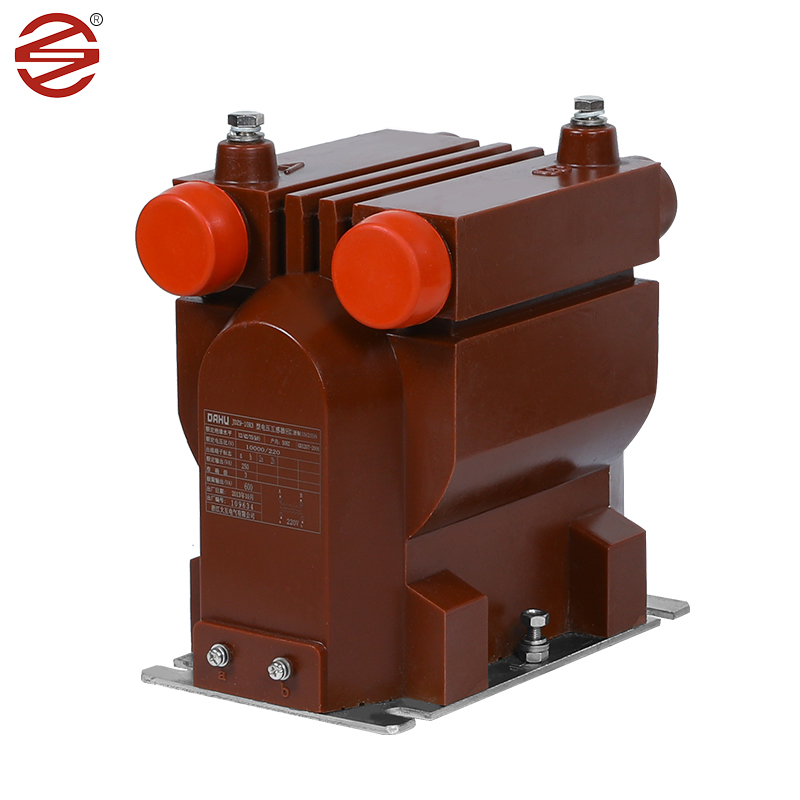

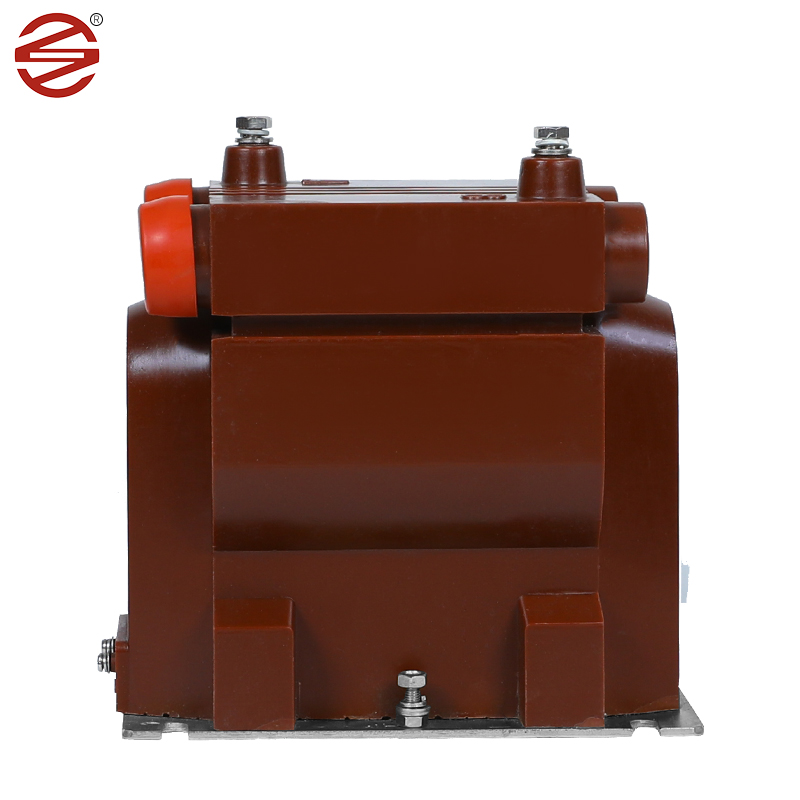

O PT de 10kV fabricado pela Dahu Electric é um componente essencial nos armários internos, desempenhando um papel crucial nos sistemas elétricos modernos. Ele não apenas mede a tensão, mas também executa tarefas importantes, como monitoramento de energia elétrica e garantia a operação suave de relés de proteção nos sistemas CA tríssom e trifásica.

Além de suas capacidades funcionais, o PT 10 KV da Dahu Electric é conhecido por seu compromisso com a qualidade e a inovação. Ele incorpora recursos avançados, passa por testes rigorosos e cumpre os padrões do setor, garantindo um desempenho confiável.

Introdução ao produto

Folha de aço de silício laminada a frio: 10 kV PT geralmente usa folha de aço de silício laminada a frio como núcleo devido às suas excelentes propriedades magnéticas. Esses materiais exibem alta permeabilidade e baixa perda de núcleo, tornando -os ideais para transferência de energia eficiente. Eles têm loops de histerese mais baixos e perdas de magnetização em comparação com outras opções, resultando em menos desperdício de energia e menor consumo de energia.

Resina epóxi: A resina epóxi possui excelentes propriedades dielétricas e resistência mecânica, é a primeira opção de material de isolamento de 10 kV Pt. As fundições epóxi fornecem isolamento confiável que protege os componentes internos de quebra elétrica e fatores ambientais.

Cobre: os condutores de cobre são normalmente usados para enrolamentos em 10 kV pt. Esses materiais oferecem alta condutividade elétrica e durabilidade mecânica, permitindo a transmissão eficiente dos sinais de corrente enquanto suporta tensões operacionais.

Material (resina epóxi): 10 kV PT Use gabinetes feitos de resina epóxi, que possui excelentes propriedades de isolamento e pode impedir a passagem de corrente ou tensão para operação de circuito seguro. Também é resistente a altas temperaturas e corrosão e tem um bom desempenho de vedação para recursos à prova d'água e à prova de umidade. Os transformadores epóxi são mais leves e fáceis de instalar e manter em comparação com os transformadores imersos de óleo.

Superioridade do produto

Nosso revestimento de parafusos e placa inferior atinge 8um/min, que é mais à prova de umidade e à prova de ferrugem. O brilho é melhor.

1.	Aplicativo	Medição
2.	Instalação	Interior.
3.	Isolamento	Resina fundida
4.	Tipo	Indução de tensão
5.	Construção	Elenco de resina epóxi do tipo seco
6.	Número de fase	Fase Singe (1 conjunto = 3 nos.)
7.	Freqüência	50 Hz
8.	Montagem montada	Apoiando na estrutura de pórtico montada
9.	Tensão nominal primária do sistema	11 kV (fase para fase)
10.	Sistema de tensão máxima primária	12 kV (fase para fase)
11.	Terras do sistema	Efetivamente aterrado
12.	Isolamento básico (suportar impulso Tensão)	75 kV
13.	Frequência de energia suporta tensão	28 kv
14.	A extremidade neutra do enrolamento primário, para Conexão direta com o solo	Isolado para suportar os 10 kV Teste de baixa frequência.
15.	Tipo de enrolamento secundário	Enrolamento único
16.	Taxa de transformação	11 kV // 3/0,11 kV/3
17.	Distância de fluência	25mm/kV (mínimo)
18.	Carga secundária classificada	7,5 a 10 VA
19.	Fator limite de tensão	1,2 contínuo e 1,5 por 30 segundos
20.	Classe de precisão	0,2 para medição.
21.	Padrão	Projetar, fabricar, testar, instalação e O desempenho deve estar de acordo com o último Edições da IEC 61869-1 e IEC 61869-3.
