Por que os transformadores de tensão são importantes para sistemas de potência?

Em sistemas de energia, a medição precisa e a operação segura são fundamentais. Seja em redes elétricas públicas, parques industriais ou instalações comerciais, o monitoramento preciso dos níveis de tensão é indispensável.Transformadores de Tensão, também conhecidos como transformadores de potencial (TPs), desempenham um papel essencial neste processo.Zhejiang Dahu elétrico Co., Ltd.é um fabricante profissional respeitável, dedicado a projetar e produzir transformadores de tensão de alta qualidade de 0,5kV a 35kV. Localizada na Zona Industrial de Xiangyang, cidade de Yueqing, conhecida por suas capacidades de fabricação elétrica, a Dahu Electric aproveita sua localização geográfica vantajosa, tecnologia avançada e sistema de gestão de qualidade rigoroso para fornecer produtos confiáveis, eficientes e duráveis.

Compreendendo os transformadores de tensão

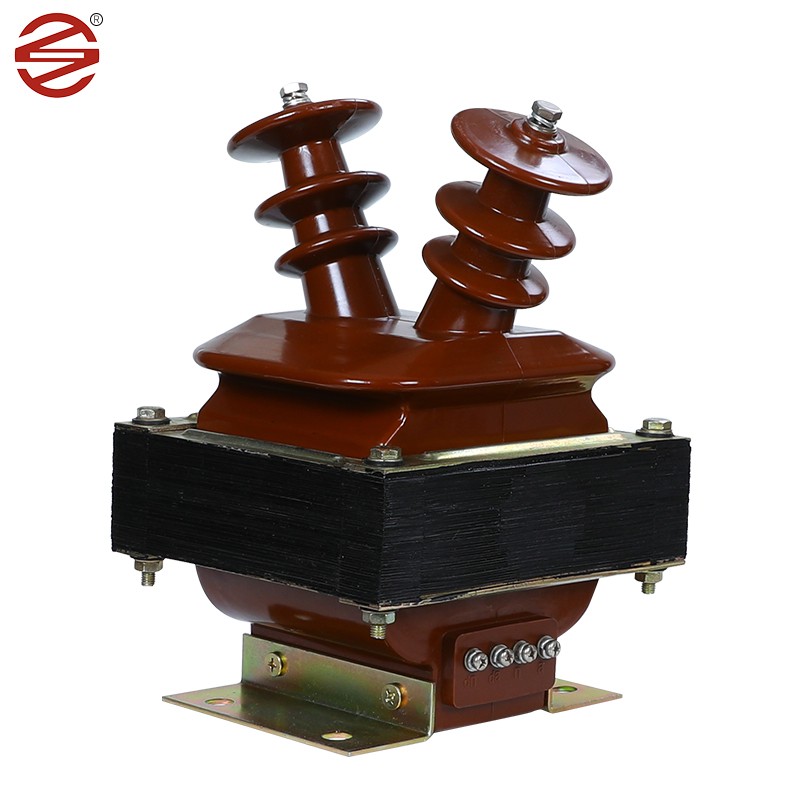

A transformador de tensãoé um transformador de instrumento projetado para reduzir a tensão primária de alta tensão para uma tensão secundária padronizada, mais baixa e mais segura. Essa tensão secundária é normalmente 110 V ou 120 V, que pode ser manuseada de maneira fácil e segura por instrumentos de medição, relés de proteção e medidores de energia. A função principal de um transformador de tensão não é a transmissão de energia, mas sim fornecer uma representação precisa de formas de onda de alta tensão para medição e proteção. Ao isolar os circuitos de medição e controle das linhas de energia de alta tensão, os transformadores de tensão garantem a segurança do pessoal e do equipamento.

Principais Aplicações de Transformadores de Tensão

Medição de eletricidade: Mede com precisão o consumo de eletricidade para faturamento e monitoramento em aplicações industriais e de serviços públicos.

Proteção do Sistema: Fornece sinais de tensão aos relés de proteção para acionar os disjuntores em caso de falhas como sobretensão, subtensão ou falhas à terra.

Monitoramento da qualidade de energia: Monitora níveis de tensão, quedas de tensão, aumentos e distorções harmônicas em sistemas de energia.

Sincronização do Gerador: Garante a sincronização adequada entre os geradores e a rede, combinando a amplitude da tensão e o ângulo de fase.

Controle de Tensão: Fornece feedback para sistemas de regulação automática de tensão.

Por que nos escolher?

Dahu adere à filosofia empresarial de "Orientado pela Tecnologia, Orientado para as Pessoas" e está comprometido em buscar a excelência. Esta filosofia impulsiona a inovação contínua e a adesão aos mais altos padrões de controle de qualidade.

Qualidade superior do produto: A Dahu considera a qualidade do produto a força vital da empresa, empregando equipamentos avançados de produção doméstica e estabelecendo um sistema de gestão abrangente em todo o processo de produção.

Fortes capacidades de P&D e inovação: A Dahu acompanha os tempos, projetando seus produtos para se adaptarem às demandas de mercado em constante mudança e aos avanços tecnológicos.

Ampla faixa de tensão: Aproveitando sua experiência na fabricação de transformadores de 0,5 kV a 35 kV, a Dahu fornece soluções para uma ampla gama de aplicações, desde distribuição de baixa tensão até transmissão secundária de média tensão.

Seguro e eficiente: Cada transformador de tensão é projetado de acordo com padrões internacionais de segurança e eficiência, garantindo operação confiável em ambientes críticos.

Perguntas frequentes sobre transformadores de tensão (perguntas frequentes)

1. Qual a diferença entre um Transformador de Tensão (TP) e um Transformador de Corrente (TC)?

Embora ambos sejam transformadores de instrumentos, eles servem a propósitos fundamentalmente diferentes. Um transformador de corrente é projetado para reduzir uma corrente primária alta para uma corrente secundária mensurável e segura, normalmente 5A ou 1A. Seu enrolamento primário é conectado em série com o circuito de potência. Em contraste, um transformador de tensão é projetado para reduzir uma tensão primária alta para uma tensão secundária mensurável e segura, normalmente 110V ou 120V. Seu enrolamento primário é conectado em paralelo entre a fase e o neutro ou terra. Essencialmente, os TCs medem a corrente e os TPs medem a tensão. Usar o transformador correto para a aplicação pretendida é fundamental para a segurança e precisão do sistema.

2. Um transformador de tensão pode ser usado para medição e proteção na mesma unidade?

Sim, muitos transformadores de tensão modernos são projetados com múltiplos núcleos secundários ou enrolamentos para servir ambas as funções simultaneamente. Por exemplo, um único TP pode ter um núcleo enrolado para alta precisão (por exemplo, Classe 0,5) dedicado à medição de receita, e um núcleo enrolado separado para uma maior capacidade de carga (por exemplo, Classe 3P) dedicado à alimentação de relés de proteção. Este design de função dupla economiza espaço e é econômico para instalação em painéis compactos. É fundamental verificar a placa de identificação e a ficha técnica do transformador para confirmar as classes de precisão disponíveis e as saídas nominais para cada enrolamento.

3. Quais são os fatores críticos a serem considerados ao selecionar um transformador de tensão para uma aplicação específica?

A seleção do transformador de tensão correto envolve uma análise cuidadosa de vários parâmetros importantes. Primeiro, a tensão do sistema: A tensão primária nominal do transformador deve corresponder ou exceder a tensão nominal de operação do sistema. Em segundo lugar, o objetivo da aplicação: determinar se é para medição (exigindo alta precisão como 0,2 ou 0,5) ou proteção (exigindo classes como 3P ou 6P). Terceiro, a Carga Conectada: Calcule o consumo total de VA de todos os dispositivos (medidores, relés) conectados ao circuito secundário; a saída nominal do TP deve ser maior que esta carga total para manter sua precisão. Quarto, o ambiente de instalação: decida se é necessário um modelo interno (seco, limpo) ou externo (à prova de intempéries), considerando fatores como umidade, poluição e temperatura ambiente. Finalmente, certifique-se de que o nível de isolamento (frequência de potência e tensões suportáveis ​​de impulso) seja apropriado para o nível de falha e condições de surto do sistema.
